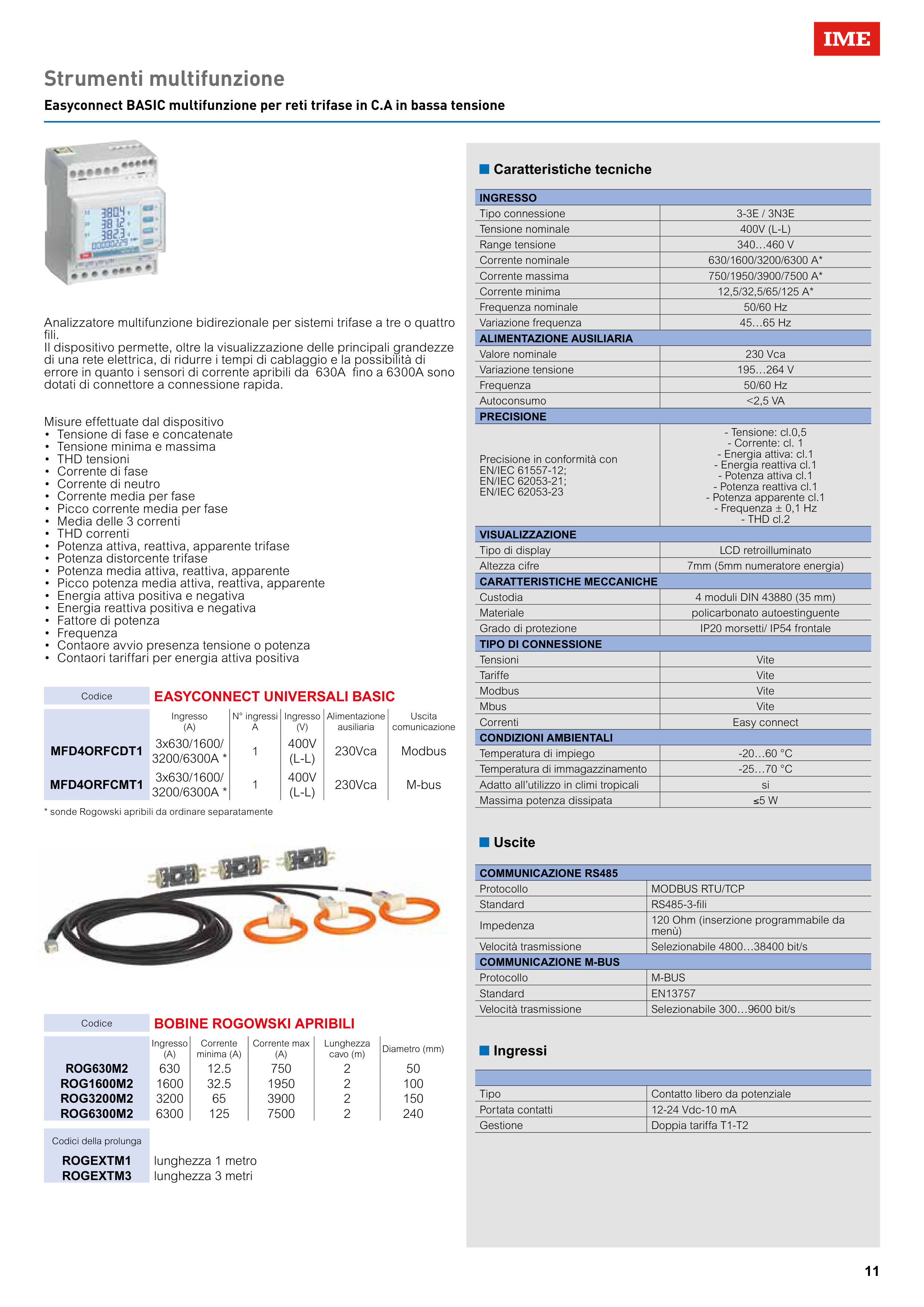

Strumenti multifunzione
Easyconnect BASIC multifunzione per reti trifase in C.A in bassa tensione
Codice
EASYCONNECT UNIVERSALI BASIC
Ingresso
(A)
N° ingressi
A
Ingresso
(V)
Alimentazione
ausiliaria
Uscita
comunicazione
MFD4ORFCDT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
230Vca
Modbus
MFD4ORFCMT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
230Vca
M-bus
■ Caratteristiche tecniche
INGRESSO
Tipo connessione
3-3E / 3N3E
Tensione nominale
400V (L-L)
Range tensione
340…460 V
Corrente nominale
630/1600/3200/6300 A*
Corrente massima
750/1950/3900/7500 A*
Corrente minima
12,5/32,5/65/125 A*
Frequenza nominale
50/60 Hz
Variazione frequenza
45…65 Hz
ALIMENTAZIONE AUSILIARIA
Valore nominale
230 Vca
Variazione tensione
195…264 V
Frequenza
50/60 Hz
Autoconsumo
<2,5 VA
PRECISIONE
Precisione in conformità con
EN/IEC 61557-12;
EN/IEC 62053-21;
EN/IEC 62053-23
- Tensione: cl.0,5
- Corrente: cl. 1
- Energia attiva: cl.1
- Energia reattiva cl.1
- Potenza attiva cl.1
- Potenza reattiva cl.1
- Potenza apparente cl.1
- Frequenza ± 0,1 Hz
- THD cl.2
VISUALIZZAZIONE
Tipo di display
LCD retroilluminato
Altezza cifre
7mm (5mm numeratore energia)
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35 mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
TIPO DI CONNESSIONE
Tensioni
Vite
Tariffe
Vite
Modbus
Vite
Mbus
Vite
Correnti
Easy connect
CONDIZIONI AMBIENTALI
Temperatura di impiego
-20…60 °C
Temperatura di immagazzinamento
-25…70 °C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata
≤5 W
Codice
BOBINE ROGOWSKI APRIBILI
Ingresso
(A)
Corrente
minima (A)
Corrente max
(A)
Lunghezza
cavo (m)
Diametro (mm)
ROG630M2
630
12.5
750
2
50
ROG1600M2
1600
32.5
1950
2
100
ROG3200M2
3200
65
3900
2
150
ROG6300M2
6300
125
7500
2
240
Analizzatore multifunzione bidirezionale per sistemi trifase a tre o quattro
fili.
Il dispositivo permette, oltre la visualizzazione delle principali grandezze
di una rete elettrica, di ridurre i tempi di cablaggio e la possibilità di
errore in quanto i sensori di corrente apribili da 630A fino a 6300A sono
dotati di connettore a connessione rapida.
Misure effettuate dal dispositivo
• Tensione di fase e concatenate
• Tensione minima e massima
• THD tensioni
• Corrente di fase
• Corrente di neutro
• Corrente media per fase
• Picco corrente media per fase
• Media delle 3 correnti
• THD correnti
• Potenza attiva, reattiva, apparente trifase
• Potenza distorcente trifase
• Potenza media attiva, reattiva, apparente
• Picco potenza media attiva, reattiva, apparente
• Energia attiva positiva e negativa
• Energia reattiva positiva e negativa
• Fattore di potenza
• Frequenza
• Contaore avvio presenza tensione o potenza
• Contaori tariffari per energia attiva positiva
■ Uscite
COMMUNICAZIONE RS485
Protocollo
MODBUS RTU/TCP
Standard
RS485-3-fili
Impedenza
120 Ohm (inserzione programmabile da
menù)
Velocità trasmissione
Selezionabile 4800…38400 bit/s
COMMUNICAZIONE M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
Selezionabile 300…9600 bit/s
■ Ingressi
Tipo
Contatto libero da potenziale
Portata contatti
12-24 Vdc-10 mA
Gestione
Doppia tariffa T1-T2
Codici della prolunga
ROGEXTM1
lunghezza 1 metro
ROGEXTM3
lunghezza 3 metri
* sonde Rogowski apribili da ordinare separatamente
