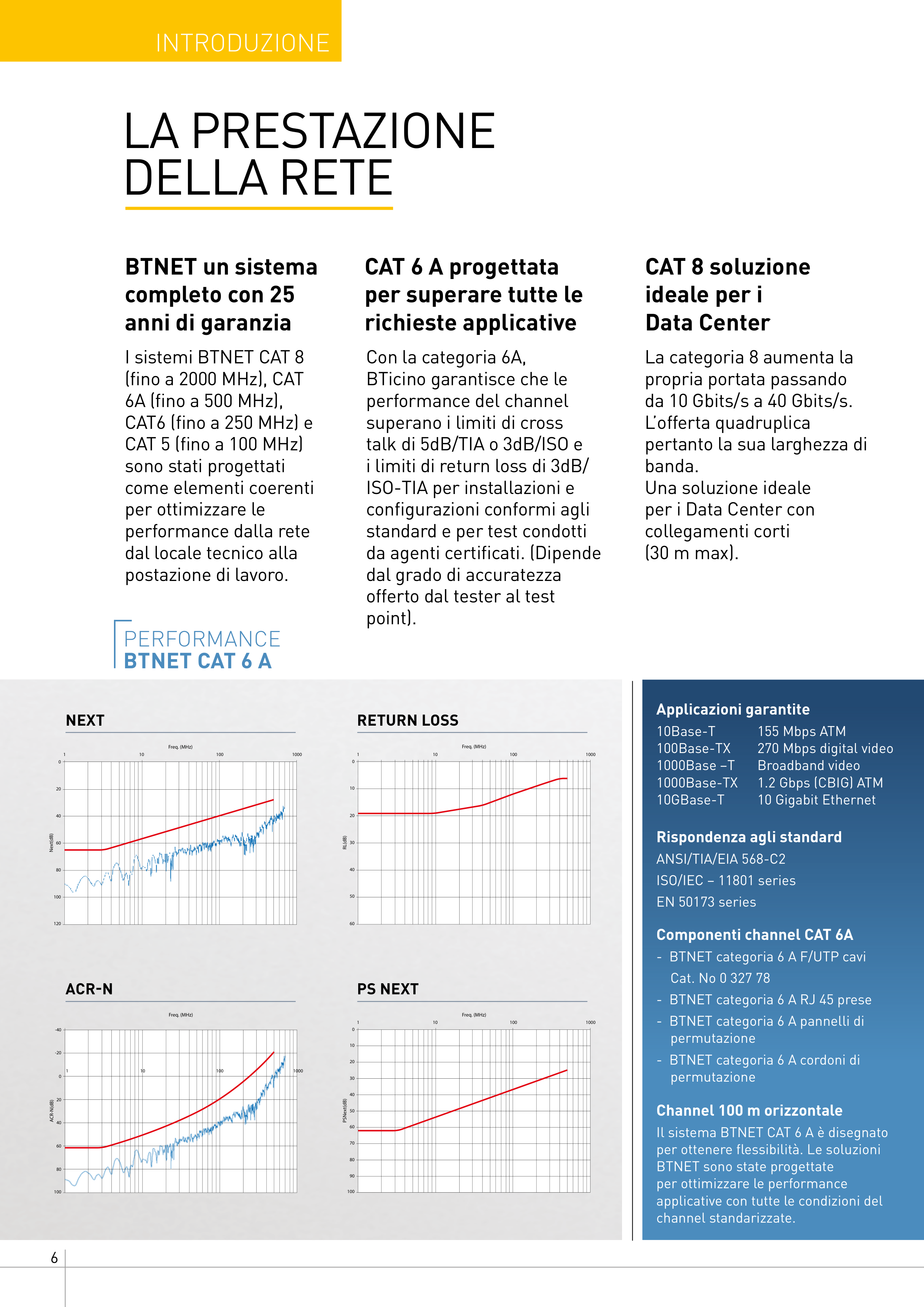

LA PRESTAZIONE
DELLA RETE
BTNET un sistema
completo con 25
anni di garanzia
I sistemi BTNET CAT 8
(fino a 2000 MHz), CAT
6A (fino a 500 MHz),
CAT6 (fino a 250 MHz) e
CAT 5 (fino a 100 MHz)
sono stati progettati
come elementi coerenti
per ottimizzare le
performance dalla rete
dal locale tecnico alla
postazione di lavoro.
CAT 8 soluzione
ideale per i
Data Center
La categoria 8 aumenta la
propria portata passando
da 10 Gbits/s a 40 Gbits/s.
L’offerta quadruplica
pertanto la sua larghezza di
banda.
Una soluzione ideale
per i Data Center con
collegamenti corti
(30 m max).
CAT 6 A progettata
per superare tutte le
richieste applicative
Con la categoria 6A,
BTicino garantisce che le
performance del channel
superano i limiti di cross
talk di 5dB/TIA o 3dB/ISO e
i limiti di return loss di 3dB/
ISO-TIA per installazioni e
configurazioni conformi agli
standard e per test condotti
da agenti certificati. (Dipende
dal grado di accuratezza
offerto dal tester al test
point).
NEXT
ACR-N
RETURN LOSS
PS NEXT
PERFORMANCE
BTNET CAT 6 A
0
1
10
100
Freq. (MHz)
Next(dB)
Next
1000
20
40
60
80
100
120
0
1
10
100
Freq. (MHz)
RL(dB)
Return Loss
1000
10
20
30
40
50
60
-40
1
10
100
Freq. (MHz)
ACR-N(dB)
ACR-N
1000
-20
0
20
40
60
80
100
0
1
10
100
Freq. (MHz)
PSNext(dB)
PSNext
1000
10
20
30
40
50
60
70
80
90
100
Componenti channel CAT 6A
- BTNET categoria 6 A F/UTP cavi
Cat. No 0 327 78
- BTNET categoria 6 A RJ 45 prese
- BTNET categoria 6 A pannelli di
permutazione
- BTNET categoria 6 A cordoni di
permutazione
Channel 100 m orizzontale
Il sistema BTNET CAT 6 A è disegnato
per ottenere flessibilità. Le soluzioni
BTNET sono state progettate
per ottimizzare le performance
applicative con tutte le condizioni del
channel standarizzate.
Applicazioni garantite
10Base-T
155 Mbps ATM
100Base-TX
270 Mbps digital video
1000Base –T
Broadband video
1000Base-TX
1.2 Gbps (CBIG) ATM
10GBase-T
10 Gigabit Ethernet
Rispondenza agli standard
ANSI/TIA/EIA 568-C2
ISO/IEC – 11801 series
EN 50173 series
