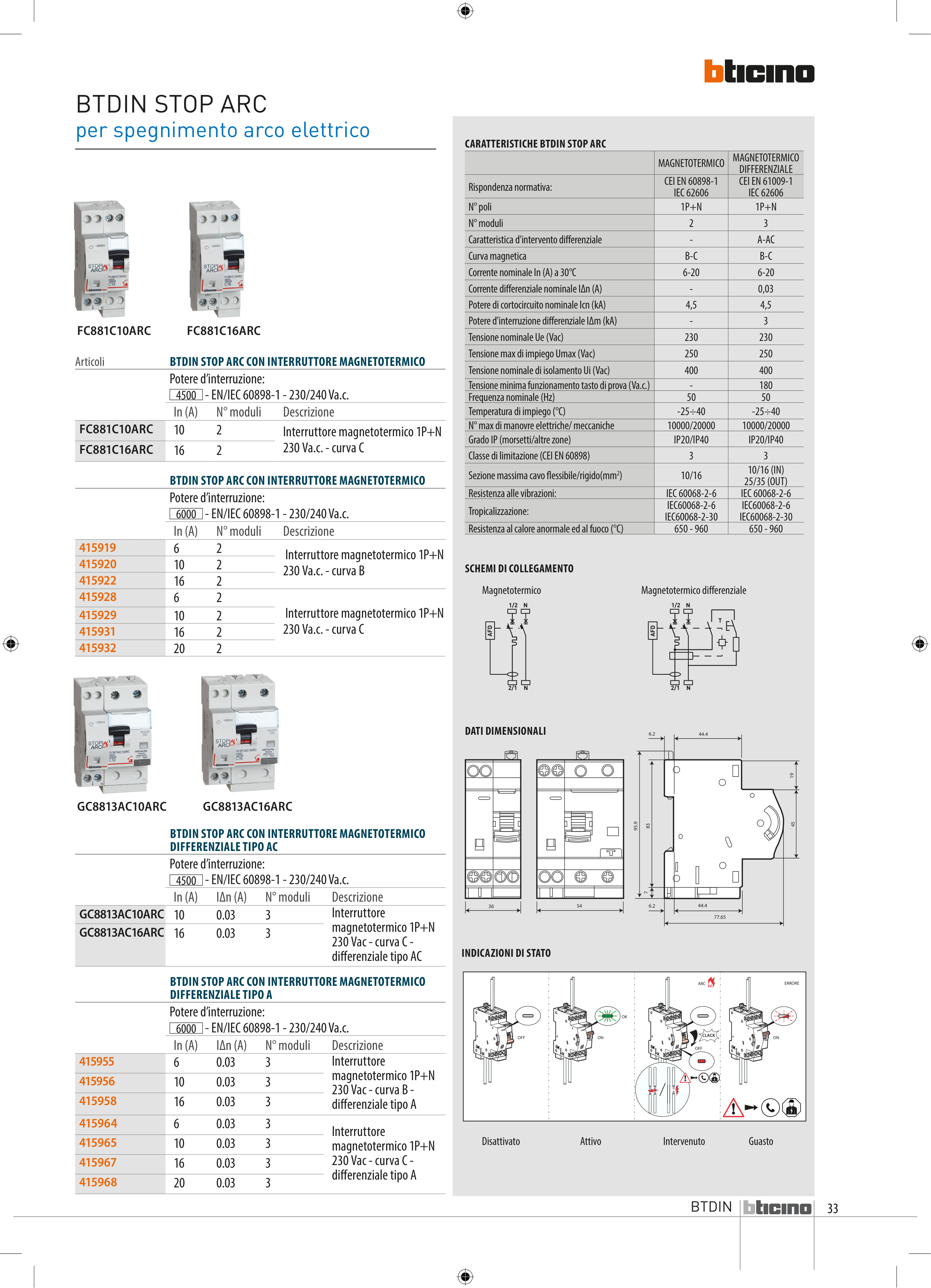

BTDIN
BTDIN STOP ARC
per spegnimento arco elettrico
Articoli
BTDIN STOP ARC CON INTERRUTTORE MAGNETOTERMICO
Potere d’interruzione:
4500 - EN/IEC 60898-1 - 230/240 Va.c.
In (A)
N° moduli
Descrizione
FC881C10ARC
10
2
Interruttore magnetotermico 1P+N
230 Va.c. - curva C
FC881C16ARC
16
2
BTDIN STOP ARC CON INTERRUTTORE MAGNETOTERMICO
Potere d’interruzione:
6000 - EN/IEC 60898-1 - 230/240 Va.c.
In (A)
N° moduli
Descrizione
415919
6
2
Interruttore magnetotermico 1P+N
230 Va.c. - curva B
415920
10
2
415922
16
2
415928
6
2
Interruttore magnetotermico 1P+N
230 Va.c. - curva C
415929
10
2
415931
16
2
415932
20
2
BTDIN STOP ARC CON INTERRUTTORE MAGNETOTERMICO
DIFFERENZIALE TIPO AC
Potere d’interruzione:
4500 - EN/IEC 60898-1 - 230/240 Va.c.
In (A)
IΔn (A)
N° moduli
Descrizione
GC8813AC10ARC 10
0.03
3
Interruttore
magnetotermico 1P+N
230 Vac - curva C -
differenziale tipo AC
GC8813AC16ARC 16
0.03
3
BTDIN STOP ARC CON INTERRUTTORE MAGNETOTERMICO
DIFFERENZIALE TIPO A
Potere d’interruzione:
6000 - EN/IEC 60898-1 - 230/240 Va.c.
In (A)
IΔn (A)
N° moduli
Descrizione
415955
6
0.03
3
Interruttore
magnetotermico 1P+N
230 Vac - curva B -
differenziale tipo A
415956
10
0.03
3
415958
16
0.03
3
415964
6
0.03
3
Interruttore
magnetotermico 1P+N
230 Vac - curva C -
differenziale tipo A
415965
10
0.03
3
415967
16
0.03
3
415968
20
0.03
3
FC881C10ARC
FC881C16ARC
GC8813AC16ARC
GC8813AC10ARC
CARATTERISTICHE BTDIN STOP ARC
MAGNETOTERMICO MAGNETOTERMICO
DIFFERENZIALE
Rispondenza normativa:
CEI EN 60898-1
IEC 62606
CEI EN 61009-1
IEC 62606
N° poli
1P+N
1P+N
N° moduli
2
3
Caratteristica d'intervento differenziale
-
A-AC
Curva magnetica
B-C
B-C
Corrente nominale In (A) a 30°C
6-20
6-20
Corrente differenziale nominale I∆n (A)
-
0,03
Potere di cortocircuito nominale Icn (kA)
4,5
4,5
Potere d'interruzione differenziale I∆m (kA)
-
3
Tensione nominale Ue (Vac)
230
230
Tensione max di impiego Umax (Vac)
250
250
Tensione nominale di isolamento Ui (Vac)
400
400
Tensione minima funzionamento tasto di prova (Va.c.)
-
180
Frequenza nominale (Hz)
50
50
Temperatura di impiego (°C)
-25÷40
-25÷40
N° max di manovre elettriche/ meccaniche
10000/20000
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
IP20/IP40
Classe di limitazione (CEI EN 60898)
3
3
Sezione massima cavo flessibile/rigido(mm2)
10/16
10/16 (IN)
25/35 (OUT)
Resistenza alle vibrazioni:
IEC 60068-2-6
IEC 60068-2-6
Tropicalizzazione:
IEC60068-2-6
IEC60068-2-30
IEC60068-2-6
IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
650 - 960
SCHEMI DI COLLEGAMENTO
DATI DIMENSIONALI
INDICAZIONI DI STATO
Magnetotermico differenziale
Magnetotermico
2/1
N
1/2
N
AFD
2/1
N
1/2
N
T
AFD
54
N
N
77.65
44.4
6
45
19
6.2
83
95.9
36
2/1
N
1/2
N
AFD
2/1
N
1/2
N
T
AFD
54
N
N
77.65
44.4
6
45
19
6.2
83
95.9
36
36
44.4
77.65
6.2
83
95.9
45
6.2
44.4
19
7
54
Disattivato Attivo Intervenuto Guasto
IEC/EN 62606
IEC/EN 60898-1
230V~ 50Hz
Curve C
IP 20
AUTOTEST
IEC/EN 62606
IEC/EN 61009-1
230V~ 50Hz
I∆n 30mA Type AC
Curve C
IP 20
AUTOTEST
FC881C10ARC
FC881C16ARC
GC8813AC10ARC
GC8813AC16ARC
LOAD (OUT)
Insulation test
Prova dielettrica
OFF
LINE (IN)
36 mm
90 mm
OK
24h
OFF
-Da incollare vicino
al dispositivo
-This notice should be
afxed near the device
ARC
OK
+
+
+
ARC
ERRORE
ON
ON
OFF
24h
ARC
OK
+
+
+
54 mm
90 mm
FC881C10ARC
FC881C16ARC
GC8813AC10ARC
GC8813AC16ARC
CLICK
1.5mm2 - 16mm2
1.5mm2 - 10mm2
12mm
12mm
CLACK
Mini : 2Nm
Maxi : 2.8Nm
5.5 mm
Pz2
Mini : 1.2Nm
Maxi : 2.8Nm
5.5 mm
Pz2
36mm
N
2/1
N
T
1/2
AFD
2/1
N
N
1/2
AFD
