182
ZED
ZED

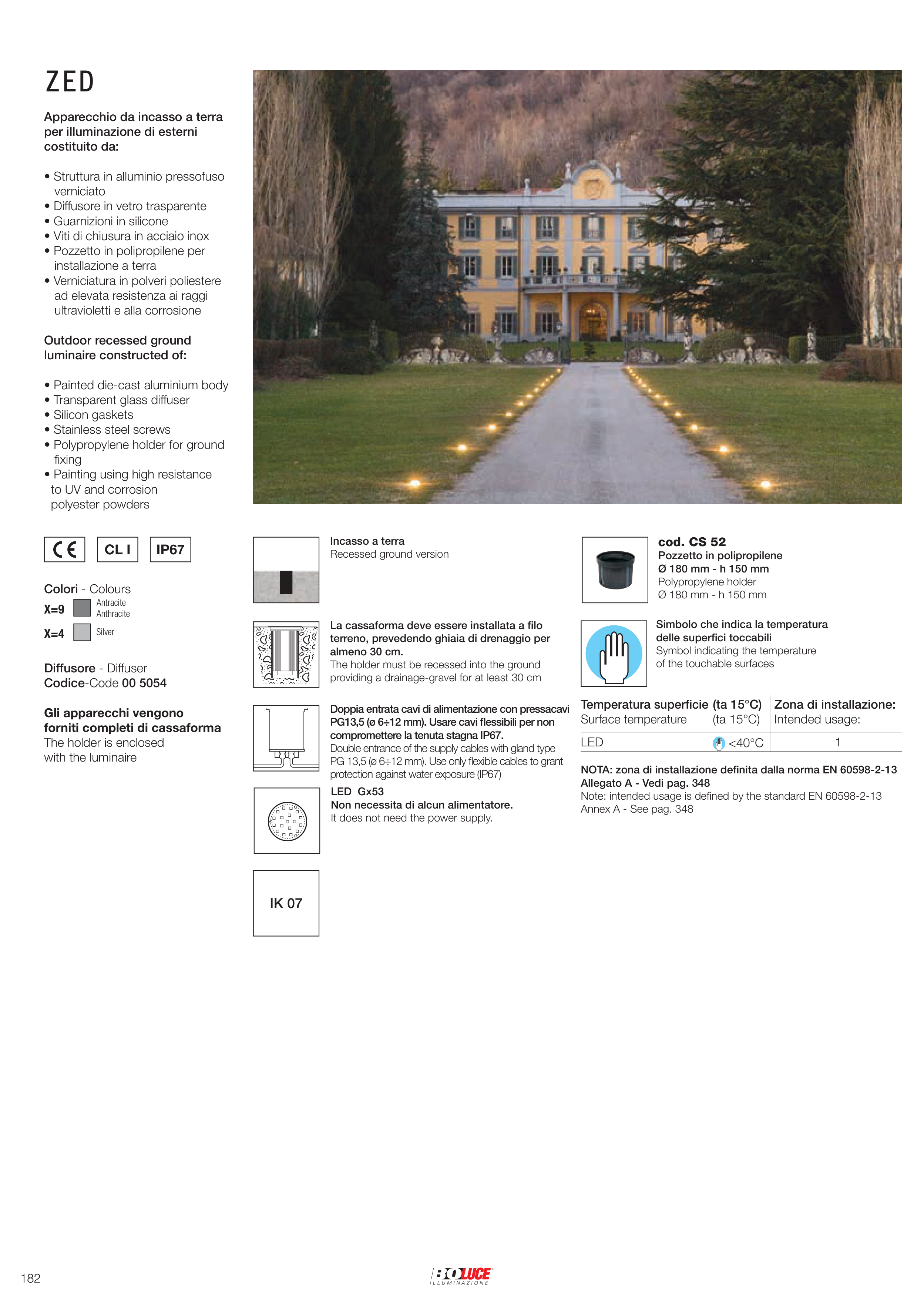

Apparecchio da incasso a terra
per illuminazione di esterni
costituito da:
• Struttura in alluminio pressofuso
verniciato
• Diffusore in vetro trasparente
• Guarnizioni in silicone
• Viti di chiusura in acciaio inox
• Pozzetto in polipropilene per
installazione a terra
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor recessed ground
luminaire constructed of:
• Painted die-cast aluminium body
• Transparent glass diffuser
• Silicon gaskets
• Stainless steel screws
• Polypropylene holder for ground
fixing
• Painting using high resistance
to UV and corrosion
polyester powders
Diffusore - Diffuser
Codice-Code 00 5054
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
Doppia entrata cavi di alimentazione con pressacavi
PG13,5 (ø 6÷12 mm). Usare cavi flessibili per non
compromettere la tenuta stagna IP67.
Double entrance of the supply cables with gland type
PG 13,5 (ø 6÷12 mm). Use only flexible cables to grant
protection against water exposure (IP67)
La cassaforma deve essere installata a filo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
The holder must be recessed into the ground
providing a drainage-gravel for at least 30 cm
IK 07
Colori - Colours
X=9
Antracite
Anthracite
X=4
Silver
CL I
IP67
LED Gx53
Non necessita di alcun alimentatore.
It does not need the power supply.
cod. CS 52
Pozzetto in polipropilene
Ø 180 mm - h 150 mm
Polypropylene holder
Ø 180 mm - h 150 mm
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED
<40°C
1
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
