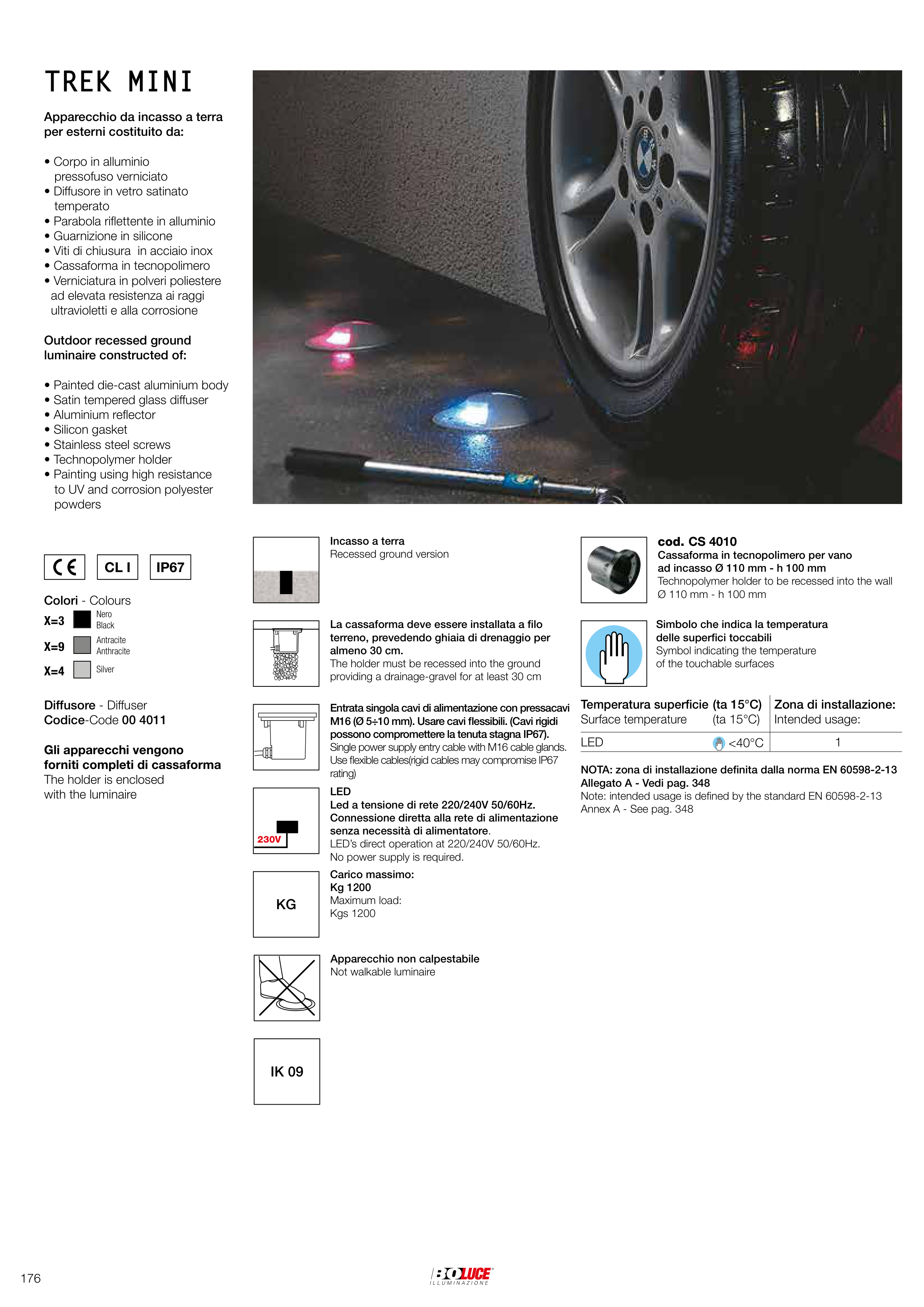

TREK MINI
TREK MINI
Apparecchio da incasso a terra
per esterni costituito da:
• Corpo in alluminio
pressofuso verniciato
• Diffusore in vetro satinato
temperato
• Parabola riflettente in alluminio
• Guarnizione in silicone
• Viti di chiusura in acciaio inox
• Cassaforma in tecnopolimero
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor recessed ground
luminaire constructed of:
• Painted die-cast aluminium body
• Satin tempered glass diffuser
• Aluminium reflector
• Silicon gasket
• Stainless steel screws
• Technopolymer holder
• Painting using high resistance
to UV and corrosion polyester
powders
Diffusore - Diffuser
Codice-Code 00 4011
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
cod. CS 4010
Cassaforma in tecnopolimero per vano
ad incasso Ø 110 mm - h 100 mm
Technopolymer holder to be recessed into the wall
Ø 110 mm - h 100 mm
Carico massimo:
Kg 1200
Maximum load:
Kgs 1200
Entrata singola cavi di alimentazione con pressacavi
M16 (Ø 5÷10 mm). Usare cavi flessibili. (Cavi rigidi
possono compromettere la tenuta stagna IP67).
Single power supply entry cable with M16 cable glands.
Use flexible cables(rigid cables may compromise IP67
rating)
La cassaforma deve essere installata a filo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
The holder must be recessed into the ground
providing a drainage-gravel for at least 30 cm
IK 09
KG
LED
Led a tensione di rete 220/240V 50/60Hz.
Connessione diretta alla rete di alimentazione
senza necessità di alimentatore.
LED’s direct operation at 220/240V 50/60Hz.
No power supply is required.
230V
Colori - Colours
X=3
Nero
Black
X=9
Antracite
Anthracite
X=4
Silver
CL I
IP67
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED
<40°C
1
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
Apparecchio non calpestabile
Not walkable luminaire
