BALLAST

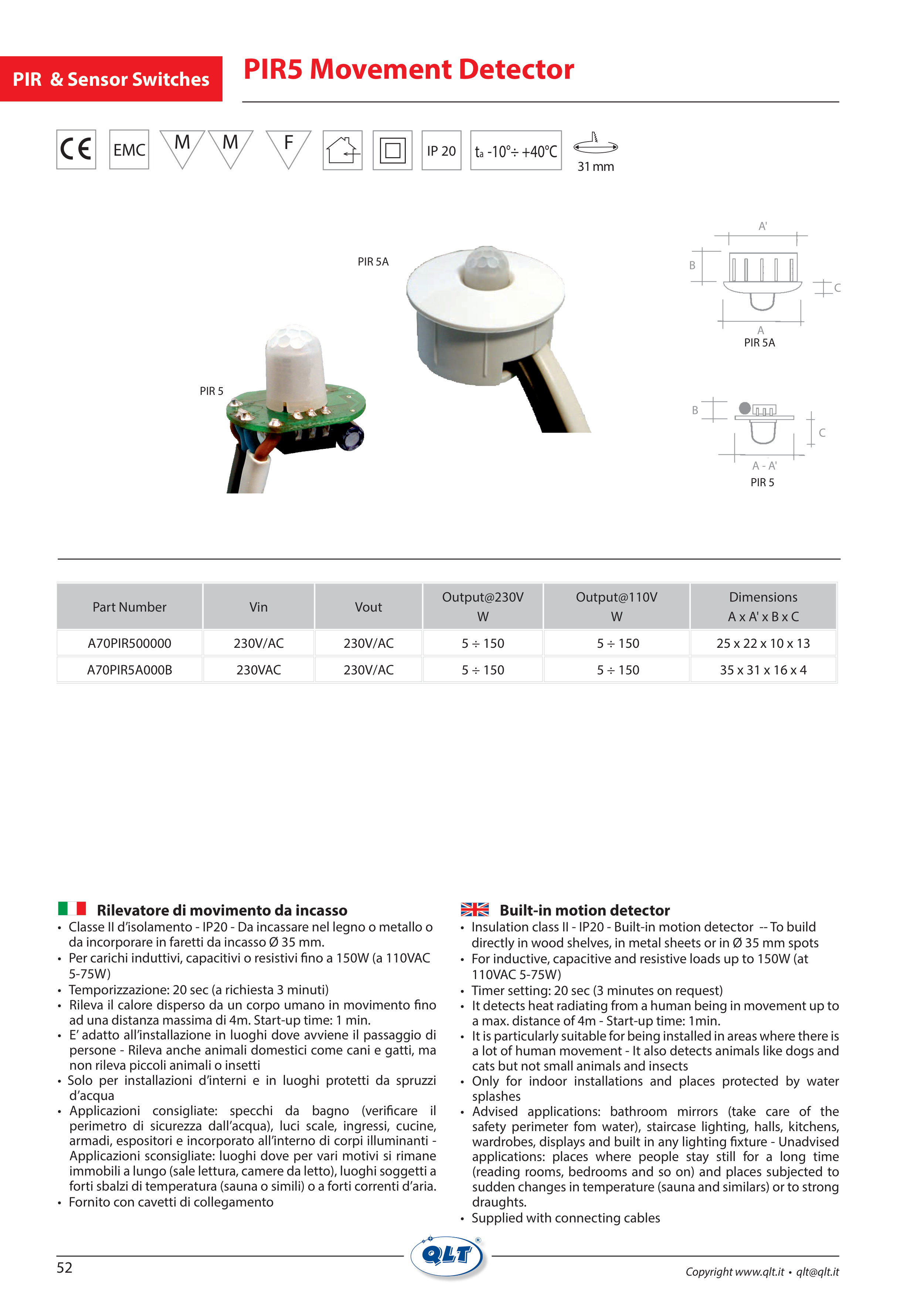

PIR5 Movement Detector
LED Modules
PIR & Sensor Switches
A
B
C
EMC
31 mm
M
M
F
A'
A - A'
B
C
PIR 5A
PIR 5
PIR 5
PIR 5A
IP 20
ta -10°÷ +40°C
Rilevatore di movimento da incasso
• Classe II d’isolamento - IP20 - Da incassare nel legno o metallo o
da incorporare in faretti da incasso Ø 35 mm.
• Per carichi induttivi, capacitivi o resistivi fino a 150W (a 110VAC
5-75W)
• Temporizzazione: 20 sec (a richiesta 3 minuti)
• Rileva il calore disperso da un corpo umano in movimento fino
ad una distanza massima di 4m. Start-up time: 1 min.
• E’ adatto all’installazione in luoghi dove avviene il passaggio di
persone - Rileva anche animali domestici come cani e gatti, ma
non rileva piccoli animali o insetti
• Solo per installazioni d’interni e in luoghi protetti da spruzzi
d’acqua
• Applicazioni consigliate: specchi da bagno (verificare il
perimetro di sicurezza dall’acqua), luci scale, ingressi, cucine,
armadi, espositori e incorporato all’interno di corpi illuminanti -
Applicazioni sconsigliate: luoghi dove per vari motivi si rimane
immobili a lungo (sale lettura, camere da letto), luoghi soggetti a
forti sbalzi di temperatura (sauna o simili) o a forti correnti d’aria.
• Fornito con cavetti di collegamento
Built-in motion detector
• Insulation class II - IP20 - Built-in motion detector -- To build
directly in wood shelves, in metal sheets or in Ø 35 mm spots
• For inductive, capacitive and resistive loads up to 150W (at
110VAC 5-75W)
• Timer setting: 20 sec (3 minutes on request)
• It detects heat radiating from a human being in movement up to
a max. distance of 4m - Start-up time: 1min.
• It is particularly suitable for being installed in areas where there is
a lot of human movement - It also detects animals like dogs and
cats but not small animals and insects
• Only for indoor installations and places protected by water
splashes
• Advised applications: bathroom mirrors (take care of the
safety perimeter fom water), staircase lighting, halls, kitchens,
wardrobes, displays and built in any lighting fixture - Unadvised
applications: places where people stay still for a long time
(reading rooms, bedrooms and so on) and places subjected to
sudden changes in temperature (sauna and similars) or to strong
draughts.
• Supplied with connecting cables
Part Number
Vin
Vout
Output@230V
W
Output@110V
W
Dimensions
A x A' x B x C
A70PIR500000
230V/AC
230V/AC
5 ÷ 150
5 ÷ 150
25 x 22 x 10 x 13
A70PIR5A000B
230VAC
230V/AC
5 ÷ 150
5 ÷ 150
35 x 31 x 16 x 4
