198

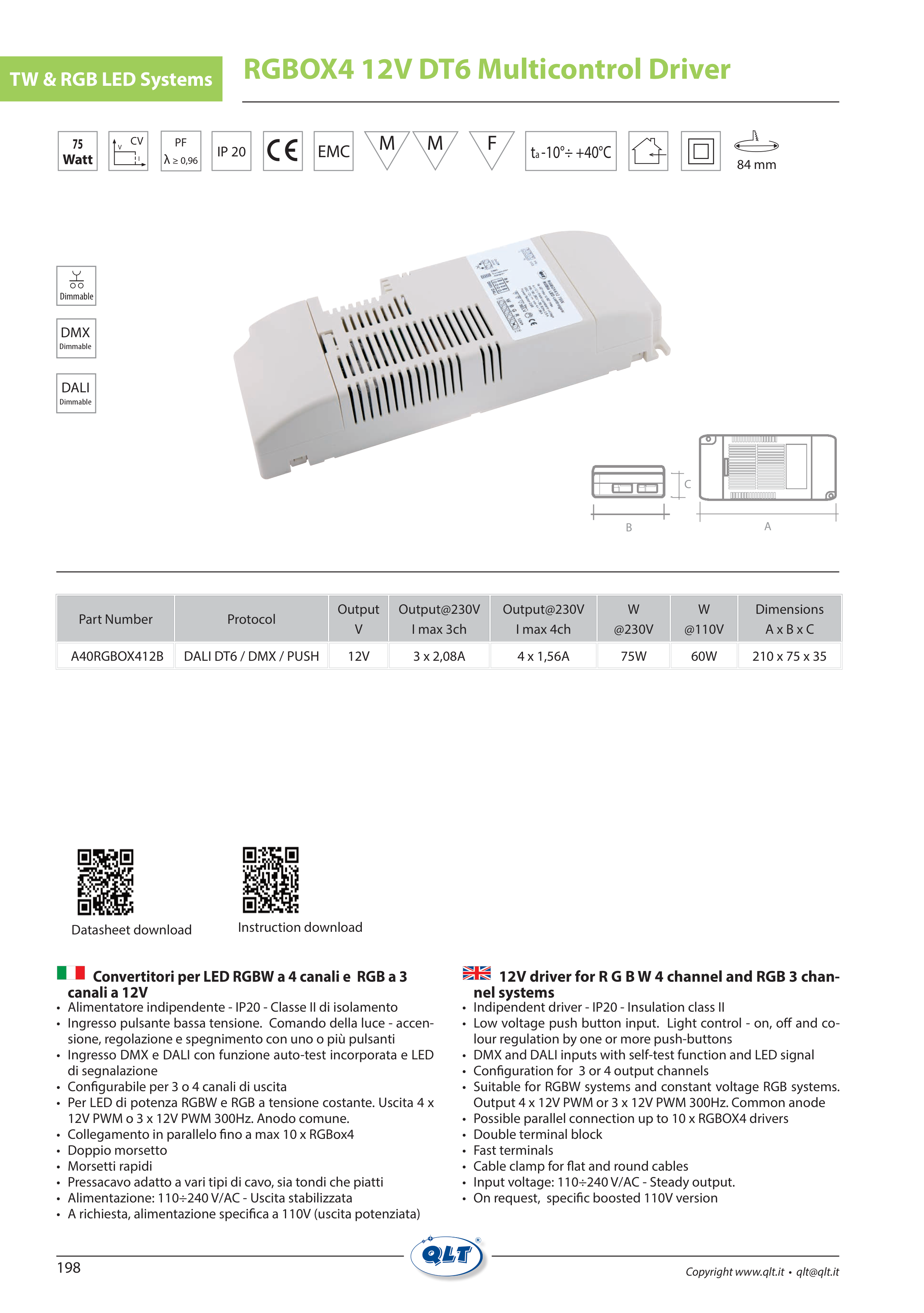

RGBOX4 12V DT6 Multicontrol Driver
TW & RGB LED Systems
Convertitori per LED RGBW a 4 canali e RGB a 3
canali a 12V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Ingresso pulsante bassa tensione. Comando della luce - accen-
sione, regolazione e spegnimento con uno o più pulsanti
• Ingresso DMX e DALI con funzione auto-test incorporata e LED
di segnalazione
• Configurabile per 3 o 4 canali di uscita
• Per LED di potenza RGBW e RGB a tensione costante. Uscita 4 x
12V PWM o 3 x 12V PWM 300Hz. Anodo comune.
• Collegamento in parallelo fino a max 10 x RGBox4
• Doppio morsetto
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240 V/AC - Uscita stabilizzata
• A richiesta, alimentazione specifica a 110V (uscita potenziata)
12V driver for R G B W 4 channel and RGB 3 chan-
nel systems
• Indipendent driver - IP20 - Insulation class II
• Low voltage push button input. Light control - on, off and co-
lour regulation by one or more push-buttons
• DMX and DALI inputs with self-test function and LED signal
• Configuration for 3 or 4 output channels
• Suitable for RGBW systems and constant voltage RGB systems.
Output 4 x 12V PWM or 3 x 12V PWM 300Hz. Common anode
• Possible parallel connection up to 10 x RGBOX4 drivers
• Double terminal block
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 110÷240 V/AC - Steady output.
• On request, specific boosted 110V version
C
A
B
75
Watt
EMC
ta -10°÷ +40°C
M
M
F
IP 20
84 mm
V
I
CV
PF
λ ≥ 0,96
DMX
Dimmable
DALI
Dimmable
Dimmable
Part Number
Protocol
Output
V
Output@230V
I max 3ch
Output@230V
I max 4ch
W
@230V
W
@110V
Dimensions
A x B x C
A40RGBOX412B
DALI DT6 / DMX / PUSH
12V
3 x 2,08A
4 x 1,56A
75W
60W
210 x 75 x 35
Datasheet download
Instruction download
