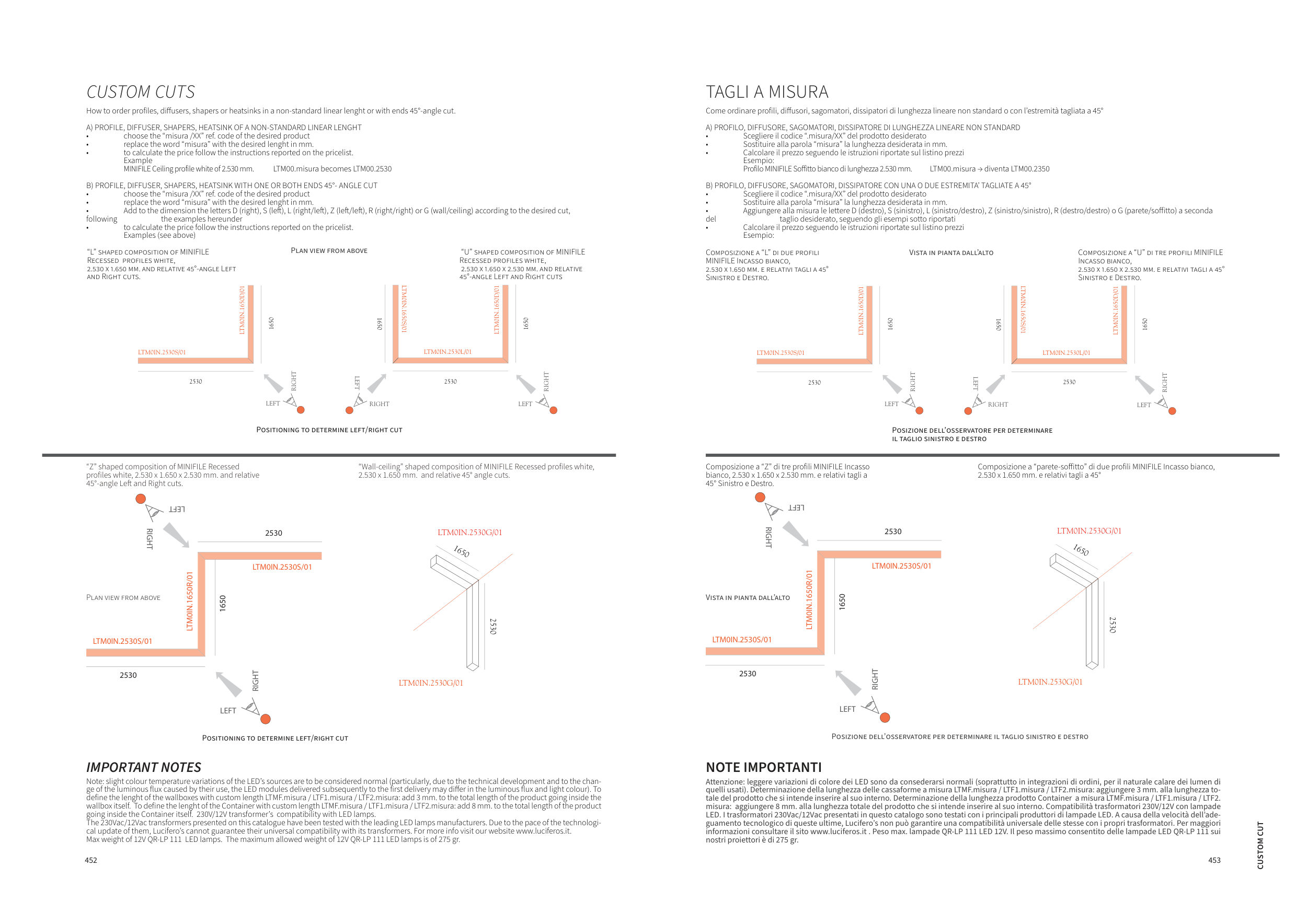

How to order profiles, diffusers, shapers or heatsinks in a non-standard linear lenght or with ends 45°-angle cut.
A) PROFILE, DIFFUSER, SHAPERS, HEATSINK OF A NON-STANDARD LINEAR LENGHT
•
choose the “misura /XX” ref. code of the desired product
•
replace the word “misura” with the desired lenght in mm.
•
to calculate the price follow the instructions reported on the pricelist.
Example
MINIFILE Ceiling profile white of 2.530 mm.
LTM00.misura becomes LTM00.2530
B) PROFILE, DIFFUSER, SHAPERS, HEATSINK WITH ONE OR BOTH ENDS 45°- ANGLE CUT
•
choose the “misura /XX” ref. code of the desired product
•
replace the word “misura” with the desired lenght in mm.
•
Add to the dimension the letters D (right), S (left), L (right/left), Z (left/left), R (right/right) or G (wall/ceiling) according to the desired cut,
following
the examples hereunder
•
to calculate the price follow the instructions reported on the pricelist.
Examples (see above)
CUSTOM CUTS
Note: slight colour temperature variations of the LED’s sources are to be considered normal (particularly, due to the technical development and to the chan-
ge of the luminous flux caused by their use, the LED modules delivered subsequently to the first delivery may differ in the luminous flux and light colour). To
define the lenght of the wallboxes with custom length LTMF.misura / LTF1.misura / LTF2.misura: add 3 mm. to the total length of the product going inside the
wallbox itself. To define the lenght of the Container with custom length LTMF.misura / LTF1.misura / LTF2.misura: add 8 mm. to the total length of the product
going inside the Container itself. 230V/12V transformer’s compatibility with LED lamps.
The 230Vac/12Vac transformers presented on this catalogue have been tested with the leading LED lamps manufacturers. Due to the pace of the technologi-
cal update of them, Lucifero’s cannot guarantee their universal compatibility with its transformers. For more info visit our website www.luciferos.it.
Max weight of 12V QR-LP 111 LED lamps. The maximum allowed weight of 12V QR-LP 111 LED lamps is of 275 gr.
IMPORTANT NOTES
1650
2530
LEFT
RIGHT
LTM0IN.2530S/01
LTM0IN.1650D/01
1650
2530
LEFT
RIGHT
LTM0IN.2530L/01
LTM0IN.1650D/01
1650
LTM0IN.1650S/01
LEFT
RIGHT
PLAN VIEW FROM ABOVE
POSITIONING TO DETERMINE LEFT/RIGHT CUT
“L” SHAPED COMPOSITION OF MINIFILE
RECESSED PROFILES WHITE,
2.530 X 1.650 MM. AND RELATIVE 45°-ANGLE LEFT
AND RIGHT CUTS.
“U” SHAPED COMPOSITION OF MINIFILE
RECESSED PROFILES WHITE,
2.530 X 1.650 X 2.530 MM. AND RELATIVE
45°-ANGLE LEFT AND RIGHT CUTS
1650
2530
LEFT
RIGHT
LTM0IN.2530S/01
LTM0IN.1650R/01
LTM0IN.2530S/01
LEFT
RIGHT
2530
1650
2530
LTM0IN.2530G/01
LTM0IN.2530G/01
PLAN VIEW FROM ABOVE
“Z” shaped composition of MINIFILE Recessed
profiles white, 2.530 x 1.650 x 2.530 mm. and relative
45°-angle Left and Right cuts.
“Wall-ceiling” shaped composition of MINIFILE Recessed profiles white,
2.530 x 1.650 mm. and relative 45° angle cuts.
POSITIONING TO DETERMINE LEFT/RIGHT CUT
453
1650
2530
LEFT
RIGHT
LTM0IN.2530S/01
LTM0IN.1650D/01
TAGLI A MISURA
Come ordinare profili, diffusori, sagomatori, dissipatori di lunghezza lineare non standard o con l’estremità tagliata a 45°
A) PROFILO, DIFFUSORE, SAGOMATORI, DISSIPATORE DI LUNGHEZZA LINEARE NON STANDARD
•
Scegliere il codice “.misura/XX” del prodotto desiderato
•
Sostituire alla parola “misura” la lunghezza desiderata in mm.
•
Calcolare il prezzo seguendo le istruzioni riportate sul listino prezzi
Esempio:
Profilo MINIFILE Soffitto bianco di lunghezza 2.530 mm.
LTM00.misura → diventa LTM00.2350
B) PROFILO, DIFFUSORE, SAGOMATORI, DISSIPATORE CON UNA O DUE ESTREMITA’ TAGLIATE A 45°
•
Scegliere il codice “.misura/XX” del prodotto desiderato
•
Sostituire alla parola “misura” la lunghezza desiderata in mm.
•
Aggiungere alla misura le lettere D (destro), S (sinistro), L (sinistro/destro), Z (sinistro/sinistro), R (destro/destro) o G (parete/soffitto) a seconda
del
taglio desiderato, seguendo gli esempi sotto riportati
•
Calcolare il prezzo seguendo le istruzioni riportate sul listino prezzi
Esempio:
COMPOSIZIONE A “U” DI TRE PROFILI MINIFILE
INCASSO BIANCO,
2.530 X 1.650 X 2.530 MM. E RELATIVI TAGLI A 45°
SINISTRO E DESTRO.
1650
2530
LEFT
RIGHT
LTM0IN.2530L/01
LTM0IN.1650D/01
1650
LTM0IN.1650S/01
LEFT
RIGHT
COMPOSIZIONE A “L” DI DUE PROFILI
MINIFILE INCASSO BIANCO,
2.530 X 1.650 MM. E RELATIVI TAGLI A 45°
SINISTRO E DESTRO.
VISTA IN PIANTA DALL’ALTO
POSIZIONE DELL’OSSERVATORE PER DETERMINARE
IL TAGLIO SINISTRO E DESTRO
Attenzione: leggere variazioni di colore dei LED sono da consederarsi normali (soprattutto in integrazioni di ordini, per il naturale calare dei lumen di
quelli usati). Determinazione della lunghezza delle cassaforme a misura LTMF.misura / LTF1.misura / LTF2.misura: aggiungere 3 mm. alla lunghezza to-
tale del prodotto che si intende inserire al suo interno. Determinazione della lunghezza prodotto Container a misura LTMF.misura / LTF1.misura / LTF2.
misura: aggiungere 8 mm. alla lunghezza totale del prodotto che si intende inserire al suo interno. Compatibilità trasformatori 230V/12V con lampade
LED. I trasformatori 230Vac/12Vac presentati in questo catalogo sono testati con i principali produttori di lampade LED. A causa della velocità dell’ade-
guamento tecnologico di queste ultime, Lucifero’s non può garantire una compatibilità universale delle stesse con i propri trasformatori. Per maggiori
informazioni consultare il sito www.luciferos.it . Peso max. lampade QR-LP 111 LED 12V. Il peso massimo consentito delle lampade LED QR-LP 111 sui
nostri proiettori è di 275 gr.
NOTE IMPORTANTI
Composizione a “Z” di tre profili MINIFILE Incasso
bianco, 2.530 x 1.650 x 2.530 mm. e relativi tagli a
45° Sinistro e Destro.
Composizione a “parete-soffitto” di due profili MINIFILE Incasso bianco,
2.530 x 1.650 mm. e relativi tagli a 45°
1650
2530
LEFT
RIGHT
LTM0IN.2530S/01
LTM0IN.1650R/01
LTM0IN.2530S/01
LEFT
RIGHT
2530
1650
2530
LTM0IN.2530G/01
LTM0IN.2530G/01
VISTA IN PIANTA DALL’ALTO
POSIZIONE DELL’OSSERVATORE PER DETERMINARE IL TAGLIO SINISTRO E DESTRO
