430

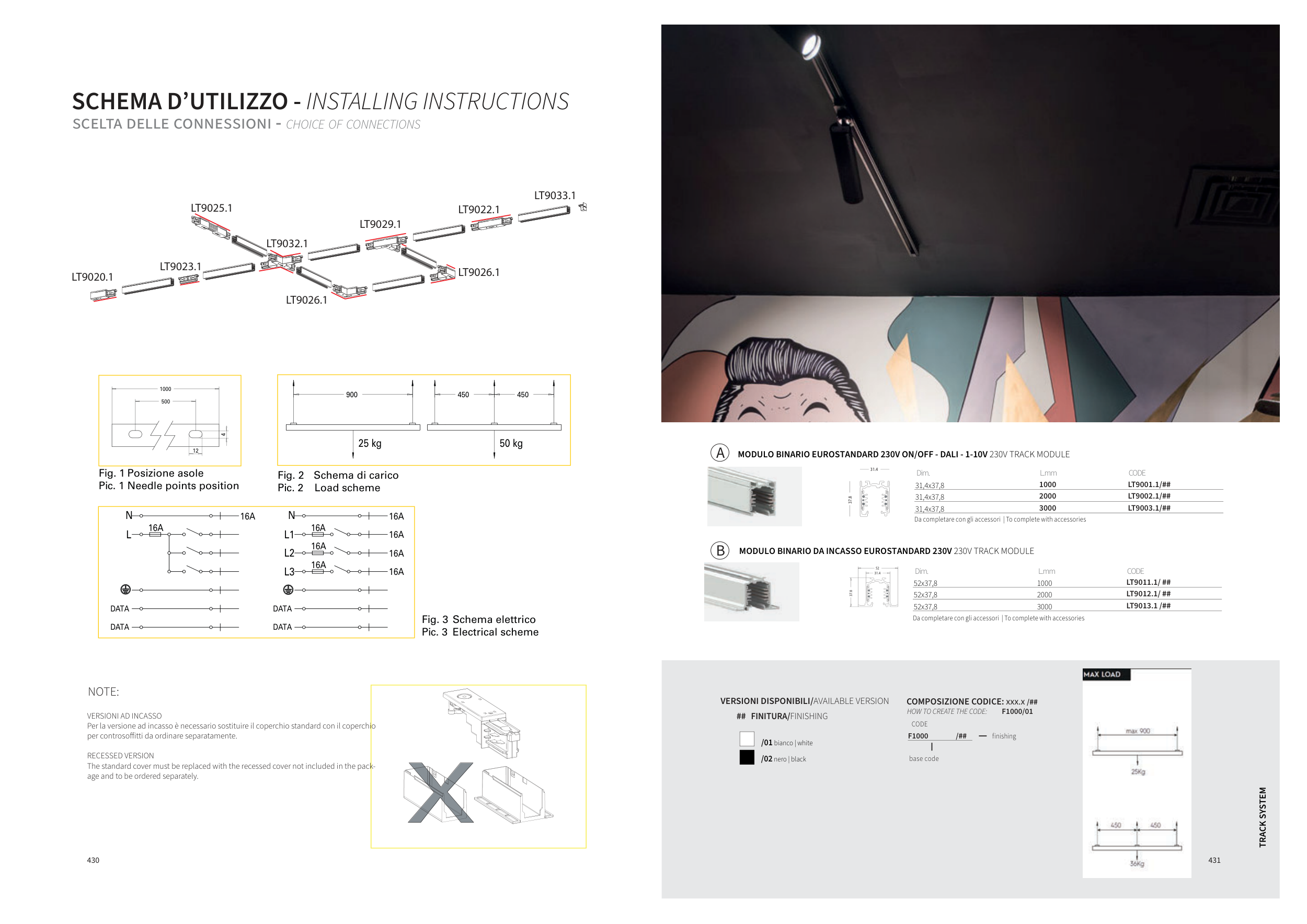

SCELTA DELLE CONNESSIONI - CHOICE OF CONNECTIONS
SCHEMA D’UTILIZZO - INSTALLING INSTRUCTIONS
LT9020.1
LT9023.1
LT9032.1
LT9025.1
LT9029.1
LT9022.1
LT9026.1
LT9033.1
LT9026.1
1000
500
4
12
16A
16A
16A
16A
16A
16A
16A
L3
L2
N
L1
DATA
DATA
16A
16A
DATA
DATA
L
N
900
450
450
25 kg
50 kg
Fig. 1 Posizione asole
Pic. 1
Fig. 2 Schema di carico
Pic. 2 Load scheme
Fig. 3
Pic. 3
Schema elettrico
Needle points position
Electrical scheme
9001-R/6-...
X
VERSIONI AD INCASSO
Per la versione ad incasso è necessario sostituire il coperchio standard con il coperchio
per controsoffitti da ordinare separatamente.
RECESSED VERSION
The standard cover must be replaced with the recessed cover not included in the pack-
age and to be ordered separately.
NOTE:
TRACK SYSTEM
## FINITURA/FINISHING
/01 bianco | white
/02 nero | black
VERSIONI DISPONIBILI/AVAILABLE VERSION
COMPOSIZIONE CODICE: xxx.x /##
HOW TO CREATE THE CODE:
base code
finishing
F1000/01
CODE
F1000
/##
431
MODULO BINARIO EUROSTANDARD 230V ON/OFF - DALI - 1-10V 230V TRACK MODULE
MODULO BINARIO DA INCASSO EUROSTANDARD 230V 230V TRACK MODULE
Dim.
L.mm
CODE
31,4x37,8
1000
LT9001.1/##
31,4x37,8
2000
LT9002.1/##
31,4x37,8
3000
LT9003.1/##
Da completare con gli accessori | To complete with accessories
Dim.
L.mm
CODE
52x37,8
1000
LT9011.1/ ##
52x37,8
2000
LT9012.1/ ##
52x37,8
3000
LT9013.1 /##
Da completare con gli accessori | To complete with accessories
52
37.8
31.4
31.4
37.8
A
B
TRACK SYSTEM
