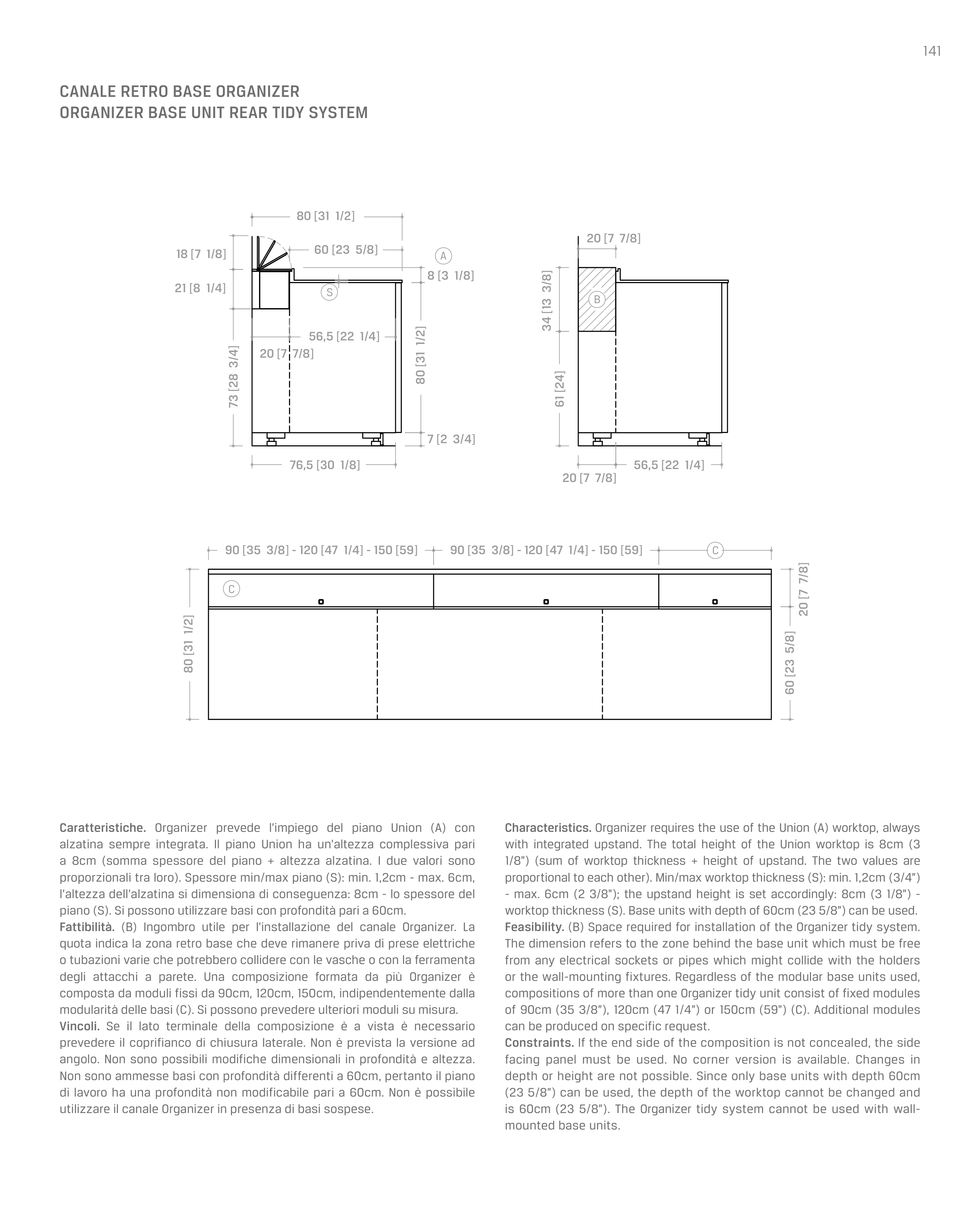

CANALE RETRO BASE ORGANIZER
ORGANIZER BASE UNIT REAR TIDY SYSTEM
80 [31 1/2]
20 [7 7/8]
90 [35 3/8] - 120 [47 1/4] - 150 [59]
90 [35 3/8] - 120 [47 1/4] - 150 [59]
20 [7 7/8]
56,5 [22 1/4]
76,5 [30 1/8]
20 [7 7/8]
56,5 [22 1/4]
S
A
B
C
C
18 [7 1/8]
8 [3 1/8]
7 [2 3/4]
80 [31 1/2]
34 [13 3/8]
80 [31 1/2]
60 [23 5/8]
20 [7 7/8]
61 [24]
21 [8 1/4]
73 [28 3/4]
60 [23 5/8]
80 [31 1/2]
20 [7 7/8]
90 [35 3/8] - 120 [47 1/4] - 150 [59]
90 [35 3/8] - 120 [47 1/4] - 150 [59]
20 [7 7/8]
56,5 [22 1/4]
76,5 [30 1/8]
20 [7 7/8]
56,5 [22 1/4]
S
A
B
C
C
18 [7 1/8]
8 [3 1/8]
7 [2 3/4]
80 [31 1/2]
34 [13 3/8]
80 [31 1/2]
60 [23 5/8]
20 [7 7/8]
61 [24]
21 [8 1/4]
73 [28 3/4]
60 [23 5/8]
Caratteristiche. Organizer prevede l’impiego del piano Union (A) con
alzatina sempre integrata. Il piano Union ha un’altezza complessiva pari
a 8cm (somma spessore del piano + altezza alzatina. I due valori sono
proporzionali tra loro). Spessore min/max piano (S): min. 1,2cm - max. 6cm,
l’altezza dell’alzatina si dimensiona di conseguenza: 8cm - lo spessore del
piano (S). Si possono utilizzare basi con profondità pari a 60cm.
Fattibilità. (B) Ingombro utile per l’installazione del canale Organizer. La
quota indica la zona retro base che deve rimanere priva di prese elettriche
o tubazioni varie che potrebbero collidere con le vasche o con la ferramenta
degli attacchi a parete. Una composizione formata da più Organizer è
composta da moduli fissi da 90cm, 120cm, 150cm, indipendentemente dalla
modularità delle basi (C). Si possono prevedere ulteriori moduli su misura.
Vincoli. Se il lato terminale della composizione è a vista è necessario
prevedere il coprifianco di chiusura laterale. Non è prevista la versione ad
angolo. Non sono possibili modifiche dimensionali in profondità e altezza.
Non sono ammesse basi con profondità differenti a 60cm, pertanto il piano
di lavoro ha una profondità non modificabile pari a 60cm. Non è possibile
utilizzare il canale Organizer in presenza di basi sospese.
Characteristics. Organizer requires the use of the Union (A) worktop, always
with integrated upstand. The total height of the Union worktop is 8cm (3
1/8”) (sum of worktop thickness + height of upstand. The two values are
proportional to each other). Min/max worktop thickness (S): min. 1,2cm (3/4”)
- max. 6cm (2 3/8”); the upstand height is set accordingly: 8cm (3 1/8”) -
worktop thickness (S). Base units with depth of 60cm (23 5/8”) can be used.
Feasibility. (B) Space required for installation of the Organizer tidy system.
The dimension refers to the zone behind the base unit which must be free
from any electrical sockets or pipes which might collide with the holders
or the wall-mounting fixtures. Regardless of the modular base units used,
compositions of more than one Organizer tidy unit consist of fixed modules
of 90cm (35 3/8”), 120cm (47 1/4”) or 150cm (59”) (C). Additional modules
can be produced on specific request.
Constraints. If the end side of the composition is not concealed, the side
facing panel must be used. No corner version is available. Changes in
depth or height are not possible. Since only base units with depth 60cm
(23 5/8”) can be used, the depth of the worktop cannot be changed and
is 60cm (23 5/8”). The Organizer tidy system cannot be used with wall-
mounted base units.
