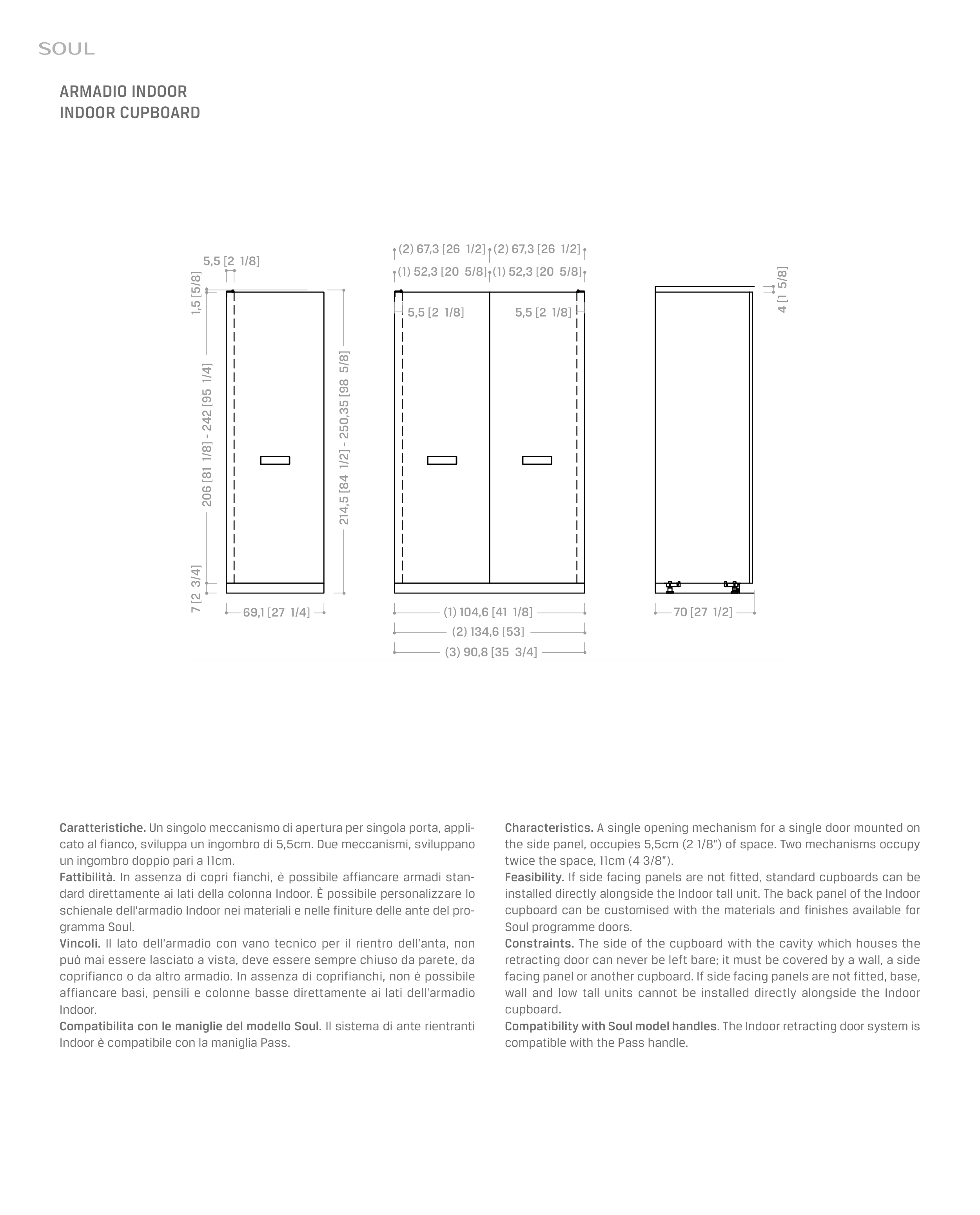

SOUL
ARMADIO INDOOR
INDOOR CUPBOARD
5,5 [2 1/8]
5,5 [2 1/8]
5,5 [2 1/8]
(2) 67,3 [26 1/2]
(1) 52,3 [20 5/8]
(2) 67,3 [26 1/2]
(1) 52,3 [20 5/8]
69,1 [27 1/4]
1,5 [5/8]
4 [1 5/8]
7 [2 3/4]
206 [81 1/8] - 242 [95 1/4]
214,5 [84 1/2] - 250,35 [98 5/8]
(1) 104,6 [41 1/8]
(2) 134,6 [53]
70 [27 1/2]
(3) 90,8 [35 3/4]
Caratteristiche. Un singolo meccanismo di apertura per singola porta, appli-
cato al fianco, sviluppa un ingombro di 5,5cm. Due meccanismi, sviluppano
un ingombro doppio pari a 11cm.
Fattibilità. In assenza di copri fianchi, è possibile affiancare armadi stan-
dard direttamente ai lati della colonna Indoor. È possibile personalizzare lo
schienale dell’armadio Indoor nei materiali e nelle finiture delle ante del pro-
gramma Soul.
Vincoli. Il lato dell’armadio con vano tecnico per il rientro dell’anta, non
può mai essere lasciato a vista, deve essere sempre chiuso da parete, da
coprifianco o da altro armadio. In assenza di coprifianchi, non è possibile
affiancare basi, pensili e colonne basse direttamente ai lati dell’armadio
Indoor.
Compatibilita con le maniglie del modello Soul. Il sistema di ante rientranti
Indoor è compatibile con la maniglia Pass.
Characteristics. A single opening mechanism for a single door mounted on
the side panel, occupies 5,5cm (2 1/8”) of space. Two mechanisms occupy
twice the space, 11cm (4 3/8”).
Feasibility. If side facing panels are not fitted, standard cupboards can be
installed directly alongside the Indoor tall unit. The back panel of the Indoor
cupboard can be customised with the materials and finishes available for
Soul programme doors.
Constraints. The side of the cupboard with the cavity which houses the
retracting door can never be left bare; it must be covered by a wall, a side
facing panel or another cupboard. If side facing panels are not fitted, base,
wall and low tall units cannot be installed directly alongside the Indoor
cupboard.
Compatibility with Soul model handles. The Indoor retracting door system is
compatible with the Pass handle.
