Back System e Back System P45

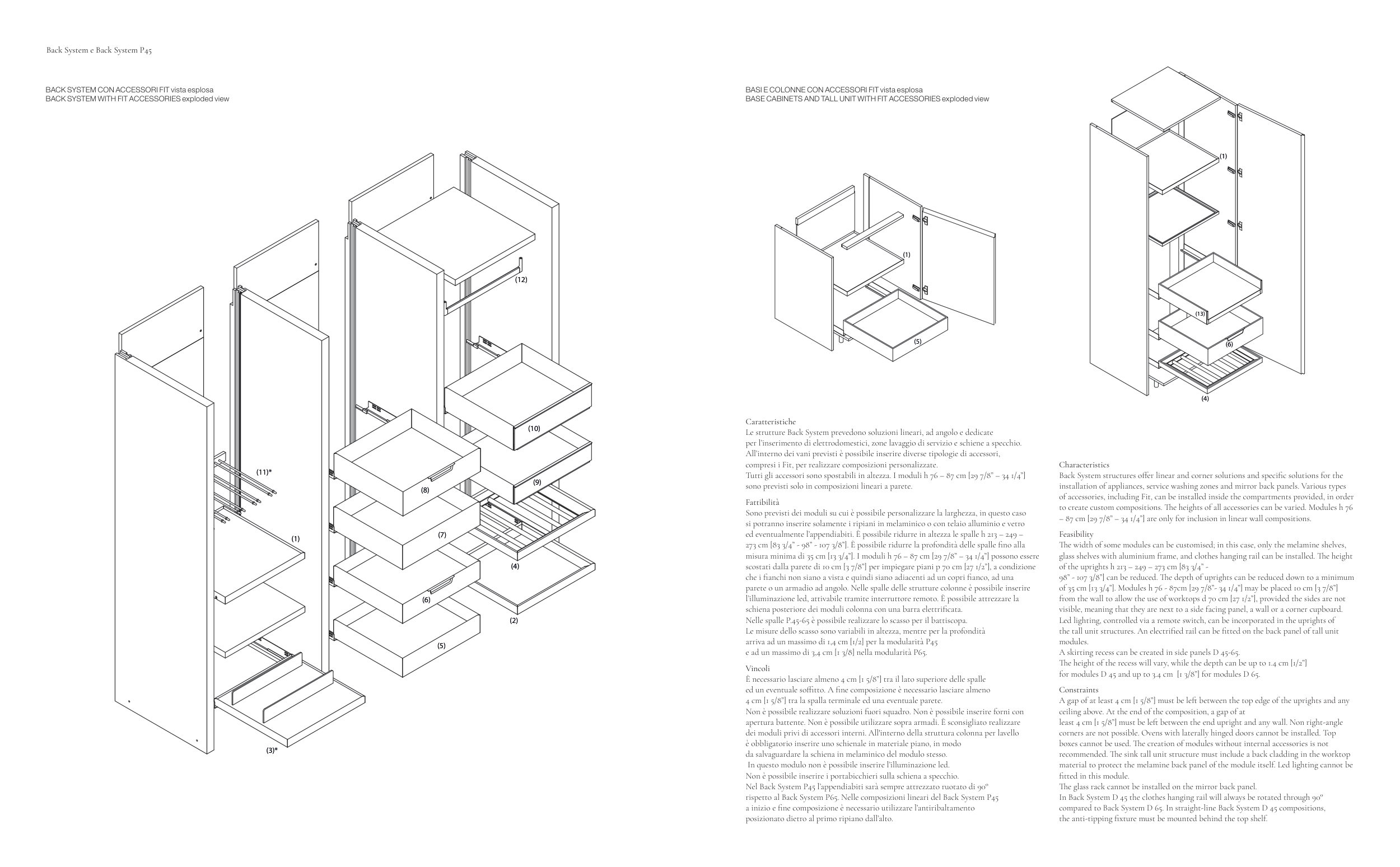

BACK SYSTEM CON ACCESSORI FIT vista esplosa
BACK SYSTEM WITH FIT ACCESSORIES exploded view
BASI E COLONNE CON ACCESSORI FIT vista esplosa
BASE CABINETS AND TALL UNIT WITH FIT ACCESSORIES exploded view
"BACK SYSTEM CON ACCESSORI FIT" vista esplosa.
"BACK SYSTEM WITH FIT ACCESSORIES" exploded view.
(11)*
(1)
(3)*
(5)
(7)
(8)
(6)
(2)
(4)
(9)
(10)
(12)
Characteristics
Back System structures offer linear and corner solutions and specific solutions for the
installation of appliances, service washing zones and mirror back panels. Various types
of accessories, including Fit, can be installed inside the compartments provided, in order
to create custom compositions. The heights of all accessories can be varied. Modules h 76
– 87 cm [29 7/8” – 34 1/4”] are only for inclusion in linear wall compositions.
Feasibility
The width of some modules can be customised; in this case, only the melamine shelves,
glass shelves with aluminium frame, and clothes hanging rail can be installed. The height
of the uprights h 213 – 249 – 273 cm [83 3/4” -
98” - 107 3/8”] can be reduced. The depth of uprights can be reduced down to a minimum
of 35 cm [13 3/4”]. Modules h 76 - 87cm [29 7/8”- 34 1/4”] may be placed 10 cm [3 7/8”]
from the wall to allow the use of worktops d 70 cm [27 1/2”], provided the sides are not
visible, meaning that they are next to a side facing panel, a wall or a corner cupboard.
Led lighting, controlled via a remote switch, can be incorporated in the uprights of
the tall unit structures. An electrified rail can be fitted on the back panel of tall unit
modules.
A skirting recess can be created in side panels D 45-65.
The height of the recess will vary, while the depth can be up to 1.4 cm [1/2”]
for modules D 45 and up to 3.4 cm [1 3/8”] for modules D 65.
Constraints
A gap of at least 4 cm [1 5/8”] must be left between the top edge of the uprights and any
ceiling above. At the end of the composition, a gap of at
least 4 cm [1 5/8”] must be left between the end upright and any wall. Non right-angle
corners are not possible. Ovens with laterally hinged doors cannot be installed. Top
boxes cannot be used. The creation of modules without internal accessories is not
recommended. The sink tall unit structure must include a back cladding in the worktop
material to protect the melamine back panel of the module itself. Led lighting cannot be
fitted in this module.
The glass rack cannot be installed on the mirror back panel.
In Back System D 45 the clothes hanging rail will always be rotated through 90°
compared to Back System D 65. In straight-line Back System D 45 compositions,
the anti-tipping fixture must be mounted behind the top shelf.
Caratteristiche
Le strutture Back System prevedono soluzioni lineari, ad angolo e dedicate
per l’inserimento di elettrodomestici, zone lavaggio di servizio e schiene a specchio.
All’interno dei vani previsti è possibile inserire diverse tipologie di accessori,
compresi i Fit, per realizzare composizioni personalizzate.
Tutti gli accessori sono spostabili in altezza. I moduli h 76 – 87 cm [29 7/8” – 34 1/4”]
sono previsti solo in composizioni lineari a parete.
Fattibilità
Sono previsti dei moduli su cui è possibile personalizzare la larghezza, in questo caso
si potranno inserire solamente i ripiani in melaminico o con telaio alluminio e vetro
ed eventualmente l’appendiabiti. È possibile ridurre in altezza le spalle h 213 – 249 –
273 cm [83 3/4” - 98” - 107 3/8”]. È possibile ridurre la profondità delle spalle fino alla
misura minima di 35 cm [13 3/4”]. I moduli h 76 – 87 cm [29 7/8” – 34 1/4”] possono essere
scostati dalla parete di 10 cm [3 7/8”] per impiegare piani p 70 cm [27 1/2”], a condizione
che i fianchi non siano a vista e quindi siano adiacenti ad un copri fianco, ad una
parete o un armadio ad angolo. Nelle spalle delle strutture colonne è possibile inserire
l’illuminazione led, attivabile tramite interruttore remoto. È possibile attrezzare la
schiena posteriore dei moduli colonna con una barra elettrificata.
Nelle spalle P.45-65 è possibile realizzare lo scasso per il battiscopa.
Le misure dello scasso sono variabili in altezza, mentre per la profondità
arriva ad un massimo di 1,4 cm [1/2] per la modularità P45
e ad un massimo di 3,4 cm [1 3/8] nella modularità P65.
Vincoli
È necessario lasciare almeno 4 cm [1 5/8”] tra il lato superiore delle spalle
ed un eventuale soffitto. A fine composizione è necessario lasciare almeno
4 cm [1 5/8”] tra la spalla terminale ed una eventuale parete.
Non è possibile realizzare soluzioni fuori squadro. Non è possibile inserire forni con
apertura battente. Non è possibile utilizzare sopra armadi. È sconsigliato realizzare
dei moduli privi di accessori interni. All'interno della struttura colonna per lavello
è obbligatorio inserire uno schienale in materiale piano, in modo
da salvaguardare la schiena in melaminico del modulo stesso.
In questo modulo non è possibile inserire l’illuminazione led.
Non è possibile inserire i portabicchieri sulla schiena a specchio.
Nel Back System P45 l’appendiabiti sarà sempre attrezzato ruotato di 90°
rispetto al Back System P65. Nelle composizioni lineari del Back System P45
a inizio e fine composizione è necessario utilizzare l’antiribaltamento
posizionato dietro al primo ripiano dall’alto.
"BASI E COLONNE CON ACCESSORI FIT" vista esplosa.
"BASE CABINETS AND TALL UNIT WITH FIT ACCESSORIES" exploded view.
(4)
(6)
(5)
(1)
(13)
(1)
"BASI E COLONNE CON ACCESSORI FIT" vista esplosa.
"BASE CABINETS AND TALL UNIT WITH FIT ACCESSORIES" exploded view.
(4)
(6)
(5)
(1)
(13)
(1)
