Sezione verticale Portafinestra
French door vertical cross-section
Section verticale porte fenetre
Sezione verticale Finestra
Window vertical cross-section
Section verticale fenetre
Vista esterna
External view
Vue externe
Vista interna
Internal view
Vue interne
Sezione orizzontale 1 anta
Single leaf cross-section
Section horizontale 1 vantail
Sezione orizzontale 2 ante
Double leaf cross-section
Section horizontal 2 vantaux
DEPTH:
Frame 67 mm
Leaf 77 mm
TYPE OF SEAL:
Open joint.
CAPACITY DOOR-TILT:
Exposed 130 kg,
hidden at 110° 110 kg,
PANELING:
Min 24 mm - max 60 mm.
SPECIAL FEATURES:
Anti-burglary.
PROFONDITÀ:
Telaio 67 mm
Ante 77 mm
TIPOLOGIA DI TENUTA:
Giunto Aperto.
PORTATA ANTA-RIBALTA:
In vista 130 kg,
nascosta a 110° 110 kg,
PANNELLATURE:
Min 24 mm - max 60 mm.
CARATTERISTICHE SPECIALI:
Anti-effrazione.
PROFONDEUR :
Cadre 67 mm, vantaux 77 mm
TYPE D′ÉTANCHÉITÉ :
Joint ouvert.
CAPACITÉ DE CHARGE
OSCILLO-BATTANT :
Apparent 130 kg,
caché à 110° 110 kg,
PANNEAUX :
Min 24 mm - max 60 mm.
CARACTÉRISTIQUES SPÉCIALES :
anti-effraction.
Trasmittanza termica
Thermal
transmittance
Isolation thermique
UW
Finestra 2 ante
2-leaf window
Fenetre 2 vantaux
(1540 x 1480 mm)
Portafinestra 2 ante
2-leaf French door
Porte fenetre 2
vantaux
(1540 x 2180 mm)
Vetro Ug 1.0 –
Vetro Ug 0.6 –
Canalino SSV 0,3
1.31 w/mqK
1.04 w/mqK
Con stulp
1.29 w/mqK
1.00 w/mqK
Con stulp

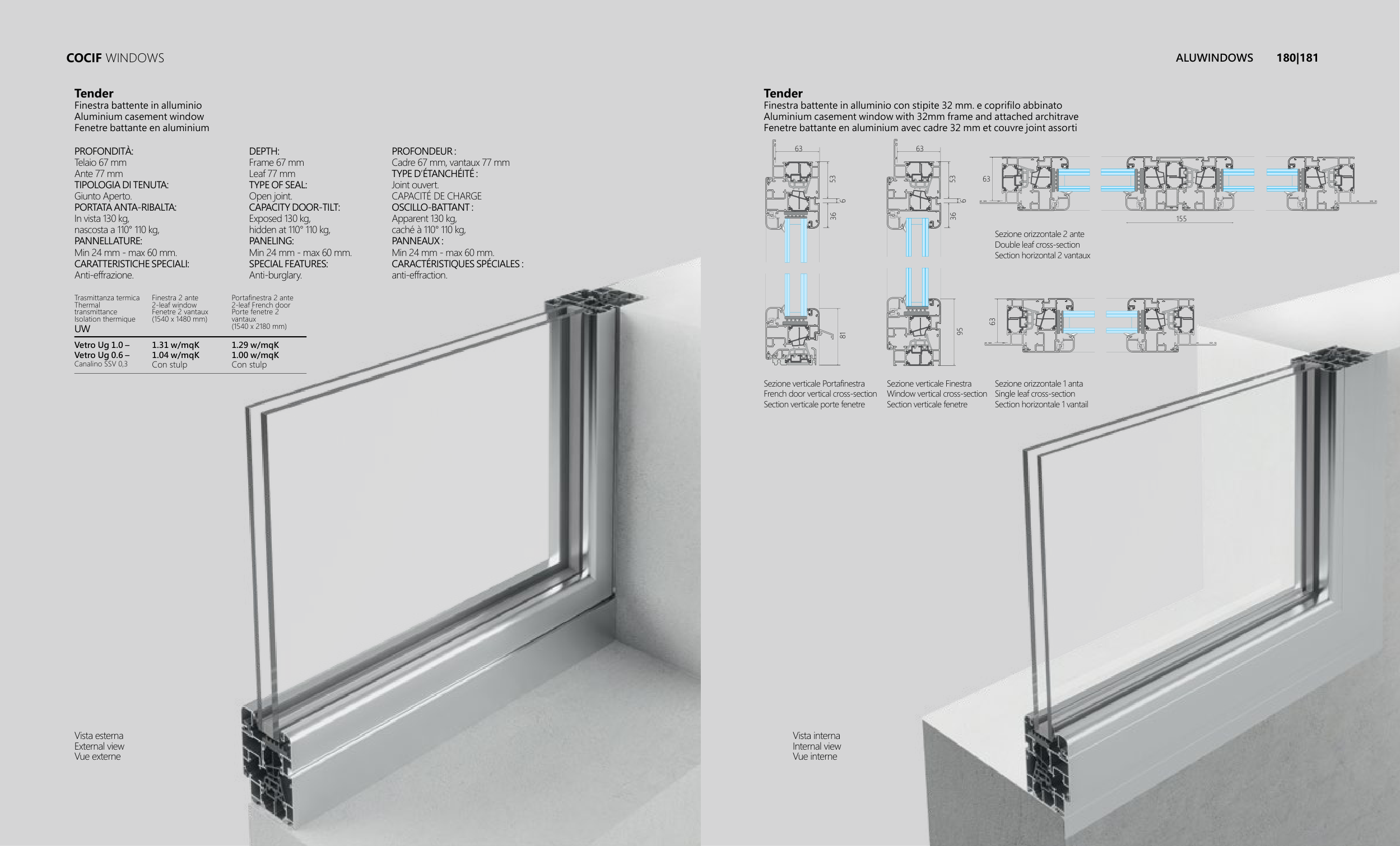

Tender
Finestra battente in alluminio
Aluminium casement window
Fenetre battante en aluminium
Tender
Finestra battente in alluminio con stipite 32 mm. e coprifilo abbinato
Aluminium casement window with 32mm frame and attached architrave
Fenetre battante en aluminium avec cadre 32 mm et couvre joint assorti
63
155
63
63
53
6
36
81
63
53
6
36
95
ALUWINDOWS
COCIF WINDOWS
180|181
