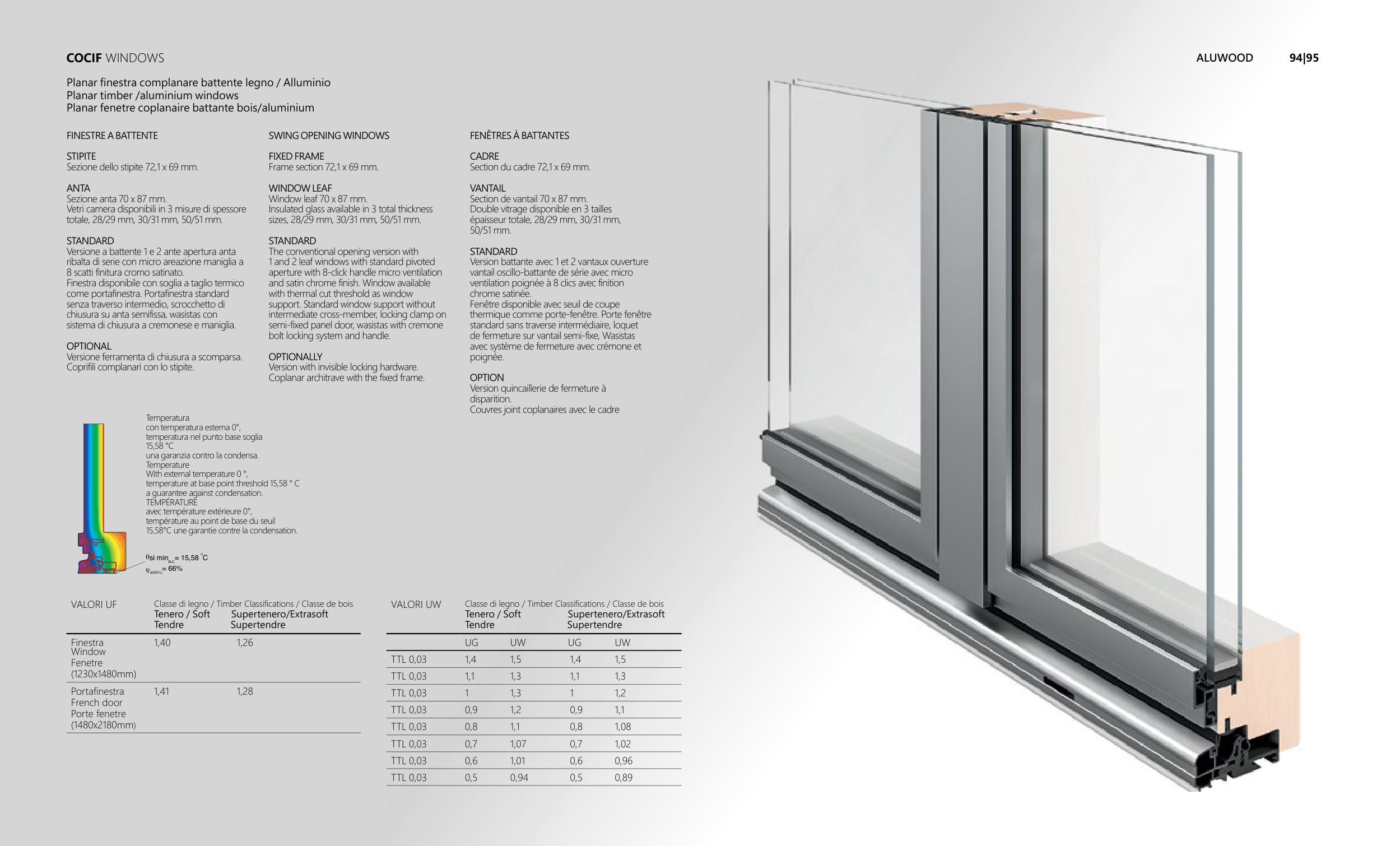

Planar finestra complanare battente legno / Alluminio
Planar timber /aluminium windows
Planar fenetre coplanaire battante bois/aluminium
SWING OPENING WINDOWS
FIXED FRAME
Frame section 72,1 x 69 mm.
WINDOW LEAF
Window leaf 70 x 87 mm.
Insulated glass available in 3 total thickness
sizes, 28/29 mm, 30/31 mm, 50/51 mm.
STANDARD
The conventional opening version with
1 and 2 leaf windows with standard pivoted
aperture with 8-click handle micro ventilation
and satin chrome finish. Window available
with thermal cut threshold as window
support. Standard window support without
intermediate cross-member, locking clamp on
semi-fixed panel door, wasistas with cremone
bolt locking system and handle.
OPTIONALLY
Version with invisible locking hardware.
Coplanar architrave with the fixed frame.
FENÊTRES À BATTANTES
CADRE
Section du cadre 72,1 x 69 mm.
VANTAIL
Section de vantail 70 x 87 mm.
Double vitrage disponible en 3 tailles
épaisseur totale, 28/29 mm, 30/31 mm,
50/51 mm.
STANDARD
Version battante avec 1 et 2 vantaux ouverture
vantail oscillo-battante de série avec micro
ventilation poignée à 8 clics avec finition
chrome satinée.
Fenêtre disponible avec seuil de coupe
thermique comme porte-fenêtre. Porte fenêtre
standard sans traverse intermédiaire, loquet
de fermeture sur vantail semi-fixe, Wasistas
avec système de fermeture avec crémone et
poignée.
OPTION
Version quincaillerie de fermeture à
disparition.
Couvres joint coplanaires avec le cadre
24/05/2018
R:\CAD\Disegni Ufficiali DWG\Finestre\Nodi Finestre\Legno Alluminio Complanare\Calcoli FLIXO legno alluminio complanare\Nodo inferiore PF LA Complanare\Nodo inferiore PF LA Complanare.fl
1
flixo pro 7.0.628.1
Temperatura
con temperatura esterna 0°,
temperatura nel punto base soglia
15,58 °C
una garanzia contro la condensa.
Temperature
With external temperature 0 °,
temperature at base point threshold 15,58 ° C
a guarantee against condensation.
TEMPÉRATURE
avec température extérieure 0°,
température au point de base du seuil
15,58°C une garantie contre la condensation.
VALORI UF
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
Finestra
Window
Fenetre
(1230x1480mm)
1,40
1,26
Portafinestra
French door
Porte fenetre
(1480x2180mm)
1,41
1,28
VALORI UW
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
UG
UW
UG
UW
TTL 0,03
1,4
1,5
1,4
1,5
TTL 0,03
1,1
1,3
1,1
1,3
TTL 0,03
1
1,3
1
1,2
TTL 0,03
0,9
1,2
0,9
1,1
TTL 0,03
0,8
1,1
0,8
1,08
TTL 0,03
0,7
1,07
0,7
1,02
TTL 0,03
0,6
1,01
0,6
0,96
TTL 0,03
0,5
0,94
0,5
0,89
FINESTRE A BATTENTE
STIPITE
Sezione dello stipite 72,1 x 69 mm.
ANTA
Sezione anta 70 x 87 mm.
Vetri camera disponibili in 3 misure di spessore
totale, 28/29 mm, 30/31 mm, 50/51 mm.
STANDARD
Versione a battente 1 e 2 ante apertura anta
ribalta di serie con micro areazione maniglia a
8 scatti finitura cromo satinato.
Finestra disponibile con soglia a taglio termico
come portafinestra. Portafinestra standard
senza traverso intermedio, scrocchetto di
chiusura su anta semifissa, wasistas con
sistema di chiusura a cremonese e maniglia.
OPTIONAL
Versione ferramenta di chiusura a scomparsa.
Coprifili complanari con lo stipite.
ALUWOOD
COCIF WINDOWS
94|95
