Nodo traverso
Horizontal beam joint
Noeud inférieur
Nodo centrale
Central joint
Noeud central
Nodo laterale e superiore
Lateral joint
Noeud lateral et superieur
Nodo inferiore
Lower joint
Noeud inférieur
Nodo inferiore portafinestra
French door lower joint
Noeud porte fenetre inférieur
Nodo inferiore portafinestra maggiorato
Increased French door lower joint
Noeud porte fenetre inférieur augmenté
Invisible sistema H
Solo telaio / Only frame / Seul cadre
Soglia Termika
Alluminio e PVC / Aluminium and PVC / Aluminium et PVC
Con zanzariera
With mosquito net
Avec moustiquaire
alluminio
PVC
PVC morbido

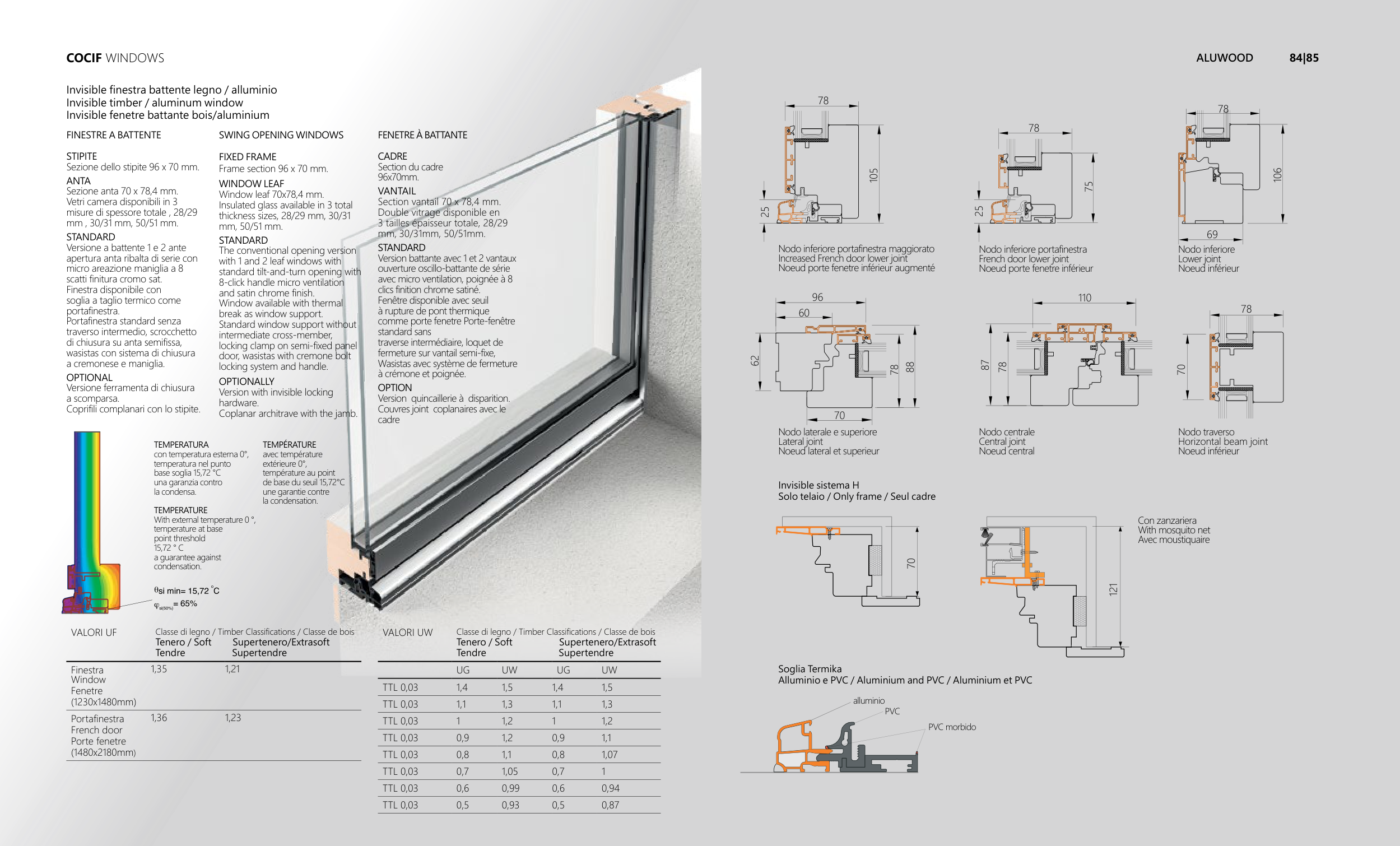

Invisible finestra battente legno / alluminio
Invisible timber / aluminum window
Invisible fenetre battante bois/aluminium
FINESTRE A BATTENTE
STIPITE
Sezione dello stipite 96 x 70 mm.
ANTA
Sezione anta 70 x 78,4 mm.
Vetri camera disponibili in 3
misure di spessore totale , 28/29
mm , 30/31 mm, 50/51 mm.
STANDARD
Versione a battente 1 e 2 ante
apertura anta ribalta di serie con
micro areazione maniglia a 8
scatti finitura cromo sat.
Finestra disponibile con
soglia a taglio termico come
portafinestra.
Portafinestra standard senza
traverso intermedio, scrocchetto
di chiusura su anta semifissa,
wasistas con sistema di chiusura
a cremonese e maniglia.
OPTIONAL
Versione ferramenta di chiusura
a scomparsa.
Coprifili complanari con lo stipite.
FENETRE À BATTANTE
CADRE
Section du cadre
96x70mm.
VANTAIL
Section vantail 70 x 78,4 mm.
Double vitrage disponible en
3 tailles épaisseur totale, 28/29
mm, 30/31mm, 50/51mm.
STANDARD
Version battante avec 1 et 2 vantaux
ouverture oscillo-battante de série
avec micro ventilation, poignée à 8
clics finition chrome satiné.
Fenêtre disponible avec seuil
à rupture de pont thermique
comme porte fenetre Porte-fenêtre
standard sans
traverse intermédiaire, loquet de
fermeture sur vantail semi-fixe,
Wasistas avec système de fermeture
à crémone et poignée.
OPTION
Version quincaillerie à disparition.
Couvres joint coplanaires avec le
cadre
SWING OPENING WINDOWS
FIXED FRAME
Frame section 96 x 70 mm.
WINDOW LEAF
Window leaf 70x78,4 mm.
Insulated glass available in 3 total
thickness sizes, 28/29 mm, 30/31
mm, 50/51 mm.
STANDARD
The conventional opening version
with 1 and 2 leaf windows with
standard tilt-and-turn opening with
8-click handle micro ventilation
and satin chrome finish.
Window available with thermal
break as window support.
Standard window support without
intermediate cross-member,
locking clamp on semi-fixed panel
door, wasistas with cremone bolt
locking system and handle.
OPTIONALLY
Version with invisible locking
hardware.
Coplanar architrave with the jamb.
12/09/2018
R:\CAD\Disegni Ufficiali DWG\Finestre\Nodi Finestre\Legno Alluminio Invisibile\68SLIM legno alluminio invisibile\SLIM INVISIBILE FLIXO\Legno Alluminio INVISIBILE\Nodo Inferiore PF con soglia
1
flixo pro 7.0.628.1
TEMPÉRATURE
avec température
extérieure 0°,
température au point
de base du seuil 15,72°C
une garantie contre
la condensation.
TEMPERATURA
con temperatura esterna 0°,
temperatura nel punto
base soglia 15,72 °C
una garanzia contro
la condensa.
TEMPERATURE
With external temperature 0 °,
temperature at base
point threshold
15,72 ° C
a guarantee against
condensation.
70
121
VALORI UW
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
UG
UW
UG
UW
TTL 0,03
1,4
1,5
1,4
1,5
TTL 0,03
1,1
1,3
1,1
1,3
TTL 0,03
1
1,2
1
1,2
TTL 0,03
0,9
1,2
0,9
1,1
TTL 0,03
0,8
1,1
0,8
1,07
TTL 0,03
0,7
1,05
0,7
1
TTL 0,03
0,6
0,99
0,6
0,94
TTL 0,03
0,5
0,93
0,5
0,87
VALORI UF
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
Finestra
Window
Fenetre
(1230x1480mm)
1,35
1,21
Portafinestra
French door
Porte fenetre
(1480x2180mm)
1,36
1,23
ALUWOOD
