9600-1/B-ST1
1000mm
39 2/5"
1,00
9600-1/J-ST1
1000mm
39 2/5"
1,00
9600-2/B-ST1
2000mm
78 4/5"
2,00
9600-2/J-ST1
2000mm
78 4/5"
2,00
9600-3/B-ST1
3000mm
118 1/5"
3,00
9600-3/J-ST1
3000mm
118 1/5"
3,00
CODICI COLORI DISPONIBILI / COLOUR CODES AVAILABLE
/B nero
black
/J bianco con interno nero
white with black inner
ACCESSORI / ACCESSORIES
kg
9600-R05-90/B-ST1
Curva a 90° per binario elettrificato 48V DC DALI a sospensione o plafone, nero,
raggio 500mm (19,7”).
90° curve for suspensed or ceiling-mounted 48V DC DALI electrified track, black,
500mm (19.7”) radius.
9600-R05-90/J-ST1
Curva a 90° per binario elettrificato 48V DC DALI a sospensione o plafone,
bianco, interno nero, raggio 500mm (19,7”).
90° curve for suspensed or ceiling-mounted 48V DC DALI electrified track, white,
black interior, 500mm (19.7”) radius.
1,00
1,00
S-9600/B-E1-3000
Copertura estetica di lunghezza 3000mm (118,1") per binario elettrificato 48V DC.
Aesthetic cover for 48V DC electrified track, lenght 3000mm (118.
3000 mm
118 1/5”
0,20
9601-E/B
Alimentazione di testa per binario elettrificato 48V DC DALI, nero.
Head power supply for 48V DC DALI electrified track, black.
9601-E/W
Alimentazione di testa per binario elettrificato 48V DC DALI, bianco.
Head power supply for 48V DC DALI electrified track, white.
140,5 mm
5 1/2”
0,03
0,03
S T R E E T O U T
Sistema di binari a bassissima tensione 48V per installazioni a
soffitto/parete o sospensione. Binario a sezione rettangolare in
alluminio estruso anodizzato nero o bianco con interno nero,
predisposto per alloggiare proiettori, moduli luminosi e una vasta
gamma di sospensioni decorative provviste di adattatore 48V.
Possibilità di regolazione DALI. Disponibile un'ampia varietà di
accessori e giunti di collegamento.
System of 48V low voltage electrified tracks for ceiling/wall or
suspesed applications. Square-shaped track made of black or
white with black interior anodised extruded aluminium, suitable
to host spotlights, linear light modules and a wide range of
decorative suspensions equipped with 48V adapters. Possibility of
DALI dimming. Wide range of available accessories and joints.
3/4”
19 mm
10,2 mm
2/5”
CODICE / CODE
ELECTRIFIED TRACK 48V DC
L MM
L INCHES
kg

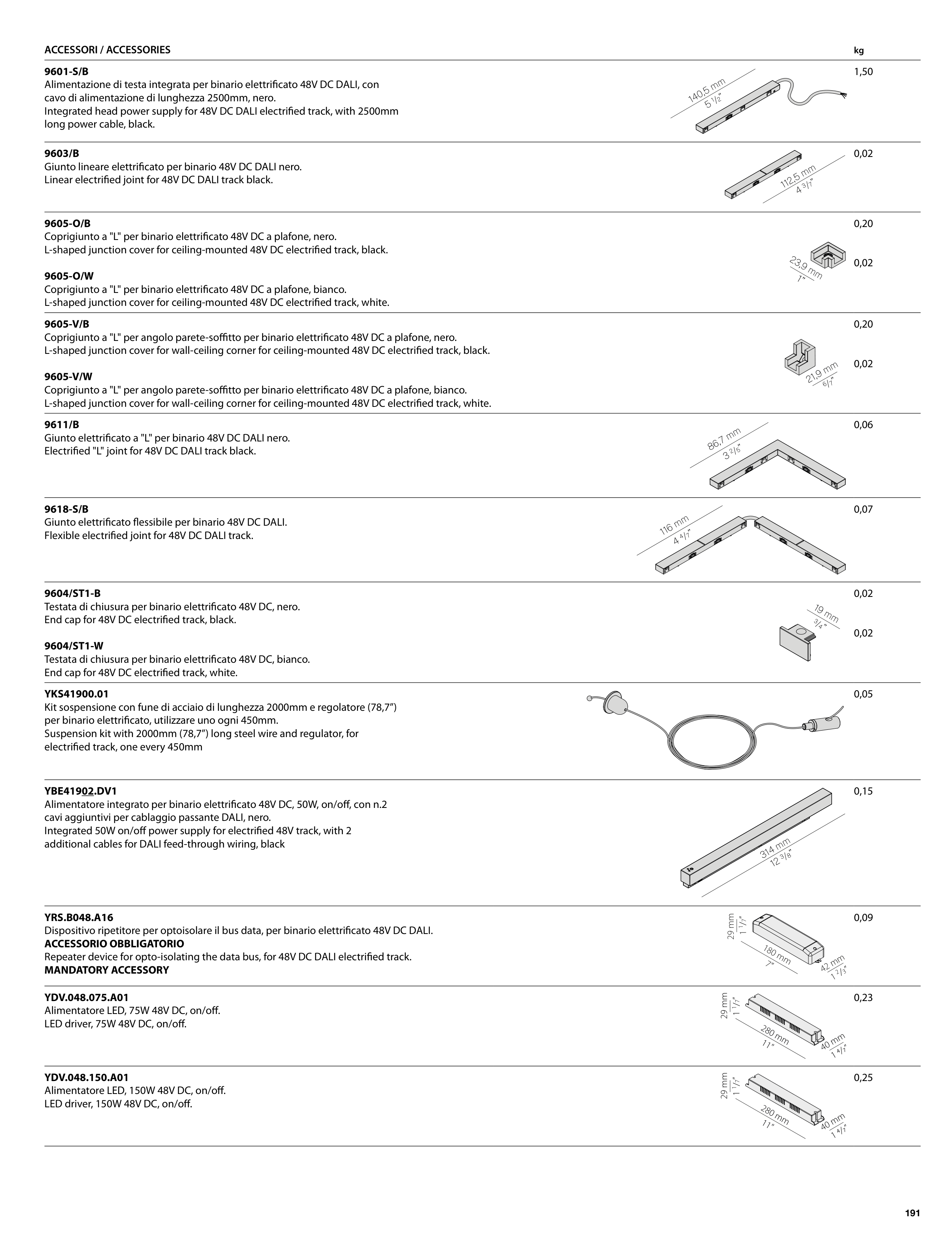

ACCESSORI / ACCESSORIES
kg
9601-S/B
Alimentazione di testa integrata per binario elettrificato 48V DC DALI, con
cavo di alimentazione di lunghezza 2500mm, nero.
Integrated head power supply for 48V DC DALI electrified track, with 2500mm
long power cable, black.
140,5 mm
5 1/2”
1,50
9603/B
Giunto lineare elettrificato per binario 48V DC DALI nero.
Linear electrified joint for 48V DC DALI track black.
112,5 mm
4 3/7”
0,02
9605-O/B
Coprigiunto a "L" per binario elettrificato 48V DC a plafone, nero.
L-shaped junction cover for ceiling-mounted 48V DC electrified track, black.
9605-O/W
Coprigiunto a "L" per binario elettrificato 48V DC a plafone, bianco.
L-shaped junction cover for ceiling-mounted 48V DC electrified track, white.
23,9 mm
1”
0,20
0,02
9605-V/B
Coprigiunto a "L" per angolo parete-soffitto per binario elettrificato 48V DC a plafone, nero.
L-shaped junction cover for wall-ceiling corner for ceiling-mounted 48V DC electrified track, black.
9605-V/W
Coprigiunto a "L" per angolo parete-soffitto per binario elettrificato 48V DC a plafone, bianco.
L-shaped junction cover for wall-ceiling corner for ceiling-mounted 48V DC electrified track, white.
21,9 mm
6/7”
0,20
0,02
9611/B
Giunto elettrificato a "L" per binario 48V DC DALI nero.
Electrified "L" joint for 48V DC DALI track black.
86,7 mm
3 2/5”
0,06
9618-S/B
Giunto elettrificato flessibile per binario 48V DC DALI.
Flexible electrified joint for 48V DC DALI track.
116 mm
4 4/7”
0,07
9604/ST1-B
Testata di chiusura per binario elettrificato 48V DC, nero.
End cap for 48V DC electrified track, black.
9604/ST1-W
Testata di chiusura per binario elettrificato 48V DC, bianco.
End cap for 48V DC electrified track, white.
19 mm
3/4”
0,02
0,02
YKS41900.01
Kit sospensione con fune di acciaio di lunghezza 2000mm e regolatore (78,7”)
per binario elettrificato, utilizzare uno ogni 450mm.
Suspension kit with 2000mm (78,7”) long steel wire and regulator, for
electrified track, one every 450mm
0,05
YBE41902.DV1
Alimentatore integrato per binario elettrificato 48V DC, 50W, on/off, con n.2
cavi aggiuntivi per cablaggio passante DALI, nero.
Integrated 50W on/off power supply for electrified 48V track, with 2
additional cables for DALI feed-through wiring, black
314 mm
12 3/8”
0,15
YRS.B048.A16
Dispositivo ripetitore per optoisolare il bus data, per binario elettrificato 48V DC DALI.
ACCESSORIO OBBLIGATORIO
Repeater device for opto-isolating the data bus, for 48V DC DALI electrified track.
MANDATORY ACCESSORY
180 mm
7”
42 mm
1 2/3”
29 mm
1 1/7”
0,09
YDV.048.075.A01
Alimentatore LED, 75W 48V DC, on/off.
LED driver, 75W 48V DC, on/off.
280 mm
11”
40 mm
1 4/7”
29 mm
1 1/7”
0,23
YDV.048.150.A01
Alimentatore LED, 150W 48V DC, on/off.
LED driver, 150W 48V DC, on/off.
280 mm
11”
40 mm
1 4/7”
29 mm
1 1/7”
0,25
