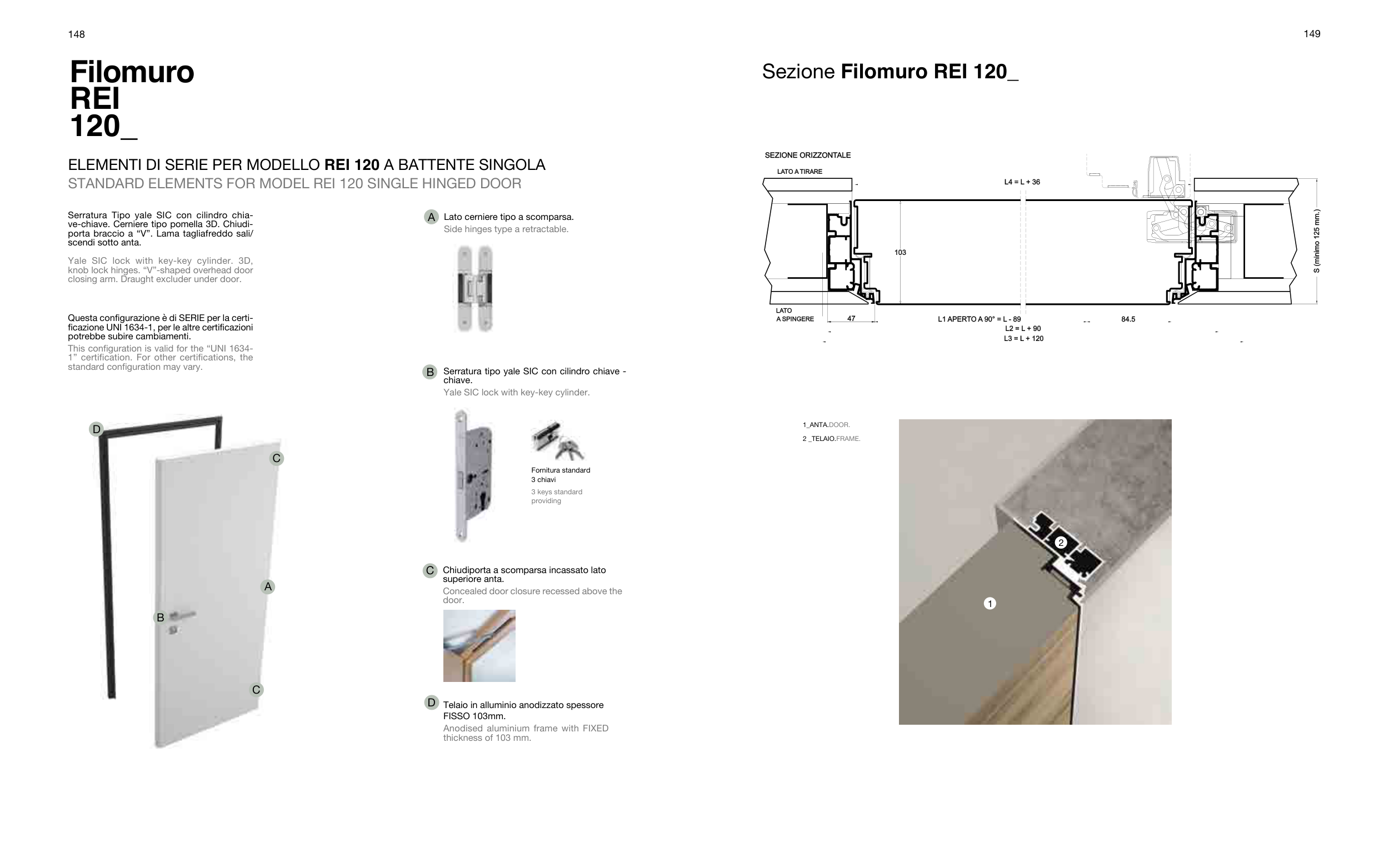

ELEMENTI DI SERIE PER MODELLO REI 120 A BATTENTE SINGOLA
STANDARD ELEMENTS FOR MODEL REI 120 SINGLE HINGED DOOR
Telaio in alluminio anodizzato spessore
FISSO 103mm.
Anodised aluminium frame with FIXED
thickness of 103 mm.
Serratura Tipo yale SIC con cilindro chia-
ve-chiave. Cerniere tipo pomella 3D. Chiudi-
porta braccio a “V”. Lama tagliafreddo sali/
scendi sotto anta.
Yale SIC lock with key-key cylinder. 3D,
knob lock hinges. “V”-shaped overhead door
closing arm. Draught excluder under door.
D
B
A
Lato cerniere tipo a scomparsa.
Side hinges type a retractable.
Serratura tipo yale SIC con cilindro chiave -
chiave.
Yale SIC lock with key-key cylinder.
C
Chiudiporta a scomparsa incassato lato
superiore anta.
Concealed door closure recessed above the
door.
Questa configurazione è di SERIE per la certi-
ficazione UNI 1634-1, per le altre certificazioni
potrebbe subire cambiamenti.
This configuration is valid for the “UNI 1634-
1” certification. For other certifications, the
standard configuration may vary.
Fornitura standard
3 chiavi
3 keys standard
providing
Filomuro
REI
120_
1
2
1_ANTA.DOOR.
2 _TELAIO.FRAME.
Sezione Filomuro REI 120_
L4 = L + 36
L2 = L + 90
47
103
L3 = L + 120
S (minimo 125 mm.)
LATO
A SPINGERE
LATO A TIRARE
SEZIONE ORIZZONTALE
84.5
L1 APERTO A 90° = L - 89
B
A
D
C
C
