La gamma di monoblocchi
termoisolanti per il foro finestra per un
maggior valore aggiunto ai vostri infissi
ed un′elevata protezione del benessere
abitativo.
Adattabili ad ogni tipologia di
serramento e sistema oscurante.
A range of heat insulating mono blocks for
the window hole for greater added value
to your fixtures and a high protection of
your living well- being. Suitable for any
type of window and blind system.
La gamme de monoblocs avec isolation
thermique pour le trou de la fenêtre pour
une valeur ajoutée à vos menuiseries et un
haut protection du bien-être du logement.
Adaptable à tout type de système de
fenêtre et d'assombrissement
CARATTERISTICHE
U.M.
COMPACT
SMART
STD
HR
FULL
STD
HR
FULL
Portata aria
m3/h
10/17/26/37/42(1)
15/25/30/40/42(1)
Regolazione portata
a 4 stadi + iperventilazionew
a 4 stadi + iperventilazione
Potenza assorbita
W
3.6/5.5/9.0/17.5/20.0(1)
6/9/13/19/20(1)
Potenza specifica
W/m3/h
0.35/0.32/0.35/0.47/0.48(1)
0.40/0.36/0.43/0.48/0.48(1)
Tensione di alimentazione
V AC
230
230
Tensione aliment. e funzionamento (2)
V DC
24
24
Corrente assorbita max (3)
A
0.17
0.20
Dimensioni prodotto (verticale L x H x P)
mm
108 x 408 x 253
105 x 904 x 280
Dim. predisposizione senza tubi (verticale L x H x P)
mm
185 x 511 x 285
195 x 1025 x 317
Scambiatore di calore
entalpico a flussi incrociati controcorrente
entalpico a flussi incrociati controcorrente
Efficienza di recupero termico
%
91
90
Potenza sonora
dB(A)
6.5/32.4/37.8/46
27.6/33.7/38.5/42.5
Pressione sonora
dB(A)
18.0/23.4/30.5/39.2 dB(A)
19.6/25.7/30.5/34.5 dB(A)
Abbattimento acustico di facciata Dn,e,w
db
45
54
Filtri (estrazione/immissione)
F7+G4/G2
F7/G4
Testato da TÜV (6)
Sì
Sì
Modbus RTU rs485
Sì (7)
Sì (7)
Classe energetica (freddo / temperato / caldo)
A+ / A / E
A+ / A / E
SEC (freddo / temperato / caldo)
kWh/m3a
-74.1 / -37.9 / -14.6
-77.2 / -38.9 / -14.4
Tipologia unità
UVR-B bidirezionale
UVR-B bidirezionale
Potenza assorbita specifica SPI (8)
W/m3/h
0.35
0.43
Trafilamento interno (8)
%
0.8
1.2
Trafilamento esterno (8)
%
0.9
4.1
Sensibilità al flusso d′aria (variazioni +20Pa -20Pa)
Classe S1
Classe S1
Tenuta all′aria interna/esterna
Classe S1
Classe S1
Funzione notturna e iperventilazione
•
•
•
•
•
•
Segnale sostituzione filtri
•
•
•
•
•
•
Led pannello On/Off
•
•
•
•
•
•
Free Cooling
•
•
•
•
•
•
Sensore igrometrico
-
•
•
-
•
•
App Air Guard
-
-
•
-
-
•
Sensore CO2 e VOC
-
-
•
-
-
•

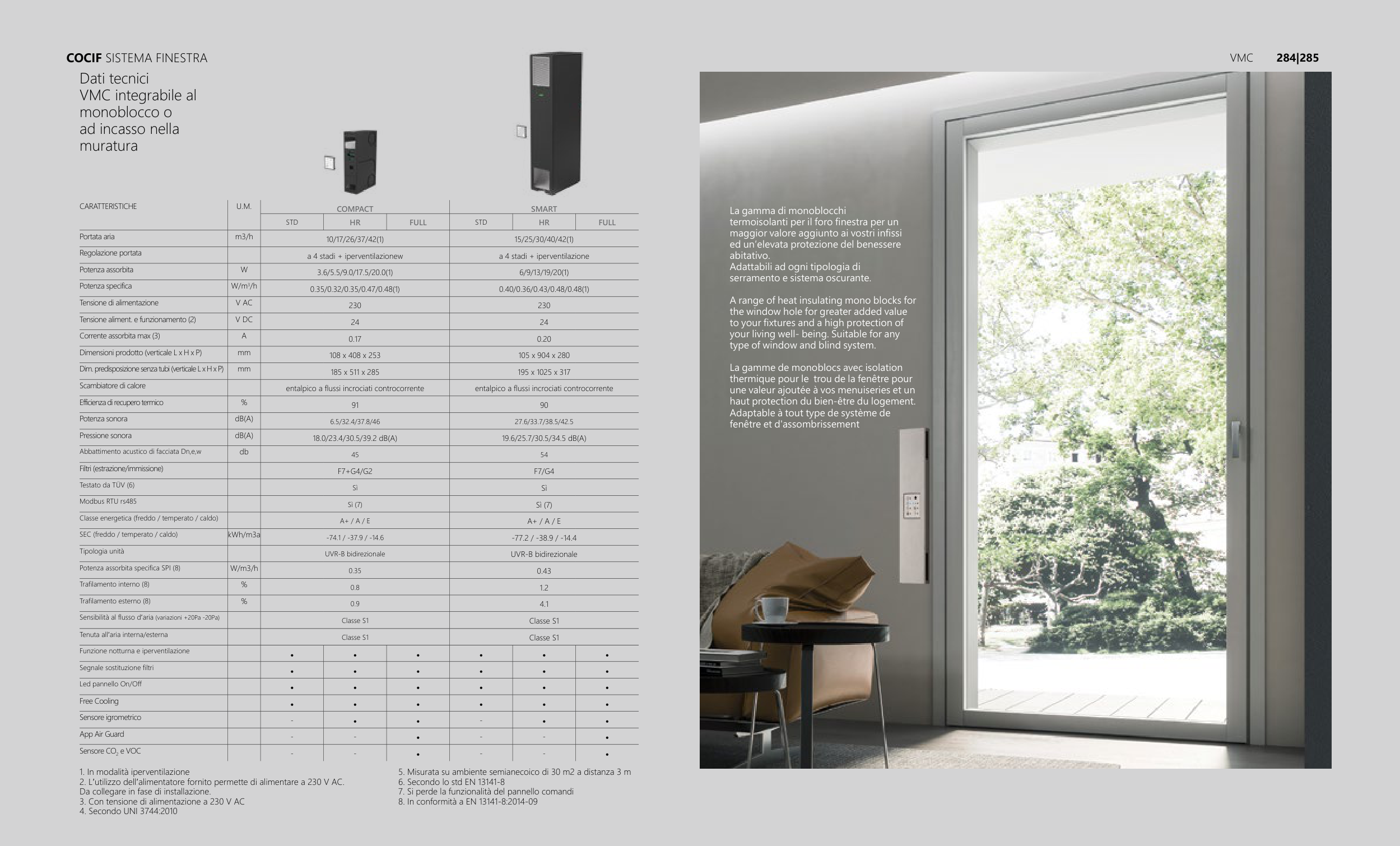

Dati tecnici
VMC integrabile al
monoblocco o
ad incasso nella
muratura
1. In modalità iperventilazione
2. L′utilizzo dell′alimentatore fornito permette di alimentare a 230 V AC.
Da collegare in fase di installazione.
3. Con tensione di alimentazione a 230 V AC
4. Secondo UNI 3744:2010
5. Misurata su ambiente semianecoico di 30 m2 a distanza 3 m
6. Secondo lo std EN 13141-8
7. Si perde la funzionalità del pannello comandi
8. In conformità a EN 13141-8:2014-09
COCIF SISTEMA FINESTRA
284|285
VMC
