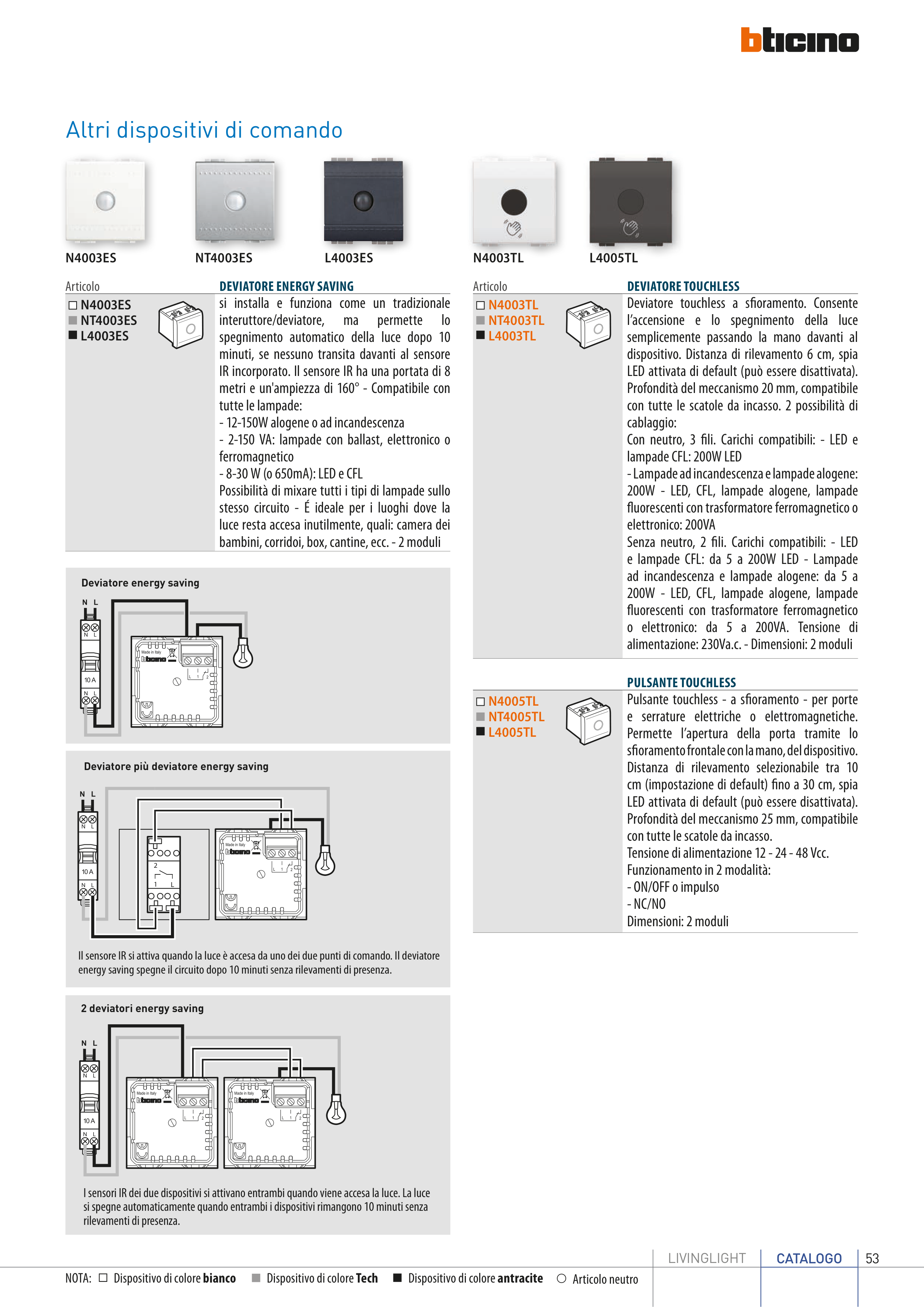

CATALOGO
LIVINGLIGHT
53
NOTA:
Articolo neutro
Dispositivo di colore bianco
Dispositivo di colore Tech
Dispositivo di colore antracite
Altri dispositivi di comando
Articolo
DEVIATORE ENERGY SAVING
N4003ES
NT4003ES
L4003ES
si installa e funziona come un tradizionale
interuttore/deviatore,
ma
permette
lo
spegnimento automatico della luce dopo 10
minuti, se nessuno transita davanti al sensore
IR incorporato. Il sensore IR ha una portata di 8
metri e un'ampiezza di 160° - Compatibile con
tutte le lampade:
- 12-150W alogene o ad incandescenza
- 2-150 VA: lampade con ballast, elettronico o
ferromagnetico
- 8-30 W (o 650mA): LED e CFL
Possibilità di mixare tutti i tipi di lampade sullo
stesso circuito - É ideale per i luoghi dove la
luce resta accesa inutilmente, quali: camera dei
bambini, corridoi, box, cantine, ecc. - 2 moduli
Articolo
DEVIATORE TOUCHLESS
N4003TL
NT4003TL
L4003TL
Deviatore touchless a sf oramento. Consente
l’accensione e lo spegnimento della luce
semplicemente passando la mano davanti al
dispositivo. Distanza di rilevamento 6 cm, spia
LED attivata di default (può essere disattivata).
Profondità del meccanismo 20 mm, compatibile
con tutte le scatole da incasso. 2 possibilità di
cablaggio:
Con neutro, 3 f li. Carichi compatibili: - LED e
lampade CFL: 200W LED
- Lampade ad incandescenza e lampade alogene:
200W - LED, CFL, lampade alogene, lampade
f uorescenti con trasformatore ferromagnetico o
elettronico: 200VA
Senza neutro, 2 f li. Carichi compatibili: - LED
e lampade CFL: da 5 a 200W LED - Lampade
ad incandescenza e lampade alogene: da 5 a
200W - LED, CFL, lampade alogene, lampade
f uorescenti con trasformatore ferromagnetico
o elettronico: da 5 a 200VA. Tensione di
alimentazione: 230Va.c. - Dimensioni: 2 moduli
PULSANTE TOUCHLESS
N4005TL
NT4005TL
L4005TL
Pulsante touchless - a sf oramento - per porte
e serrature elettriche o elettromagnetiche.
Permette l’apertura della porta tramite lo
sf oramento frontale con la mano, del dispositivo.
Distanza di rilevamento selezionabile tra 10
cm (impostazione di default) f no a 30 cm, spia
LED attivata di default (può essere disattivata).
Profondità del meccanismo 25 mm, compatibile
con tutte le scatole da incasso.
Tensione di alimentazione 12 - 24 - 48 Vcc.
Funzionamento in 2 modalità:
- ON/OFF o impulso
- NC/NO
Dimensioni: 2 moduli
N4003ES
N4003TL
L4005TL
NT4003ES
L4003ES
N4003ES
N4003TL
L4005TL
NT4003ES
L4003ES
Il sensore IR si attiva quando la luce è accesa da uno dei due punti di comando. Il deviatore
energy saving spegne il circuito dopo 10 minuti senza rilevamenti di presenza.
I sensori IR dei due dispositivi si attivano entrambi quando viene accesa la luce. La luce
si spegne automaticamente quando entrambi i dispositivi rimangono 10 minuti senza
rilevamenti di presenza.
2 deviatori energy saving
1
L
L
2
N
2
1
L
dis pg3
dis pg2
Interruttore risparmio
energetico + interruttore
Deviatore + interruttore
risparmio energetico
Interruttore risparmio
energetico
1
L
L
2
N
2
1
L
dis pg3
dis pg2
Interruttore risparmio
energetico + interruttore
Deviatore + interruttore
risparmio energetico
Interruttore risparmio
energetico
1
L
L
2
N
2
1
L
dis pg3
dis pg2
Interruttore risparmio
energetico + interruttore
Deviatore + interruttore
risparmio energetico
Interruttore risparmio
energetico
Deviatore energy saving
Deviatore più deviatore energy saving
