CATALOGO
LIVINGLIGHT
103

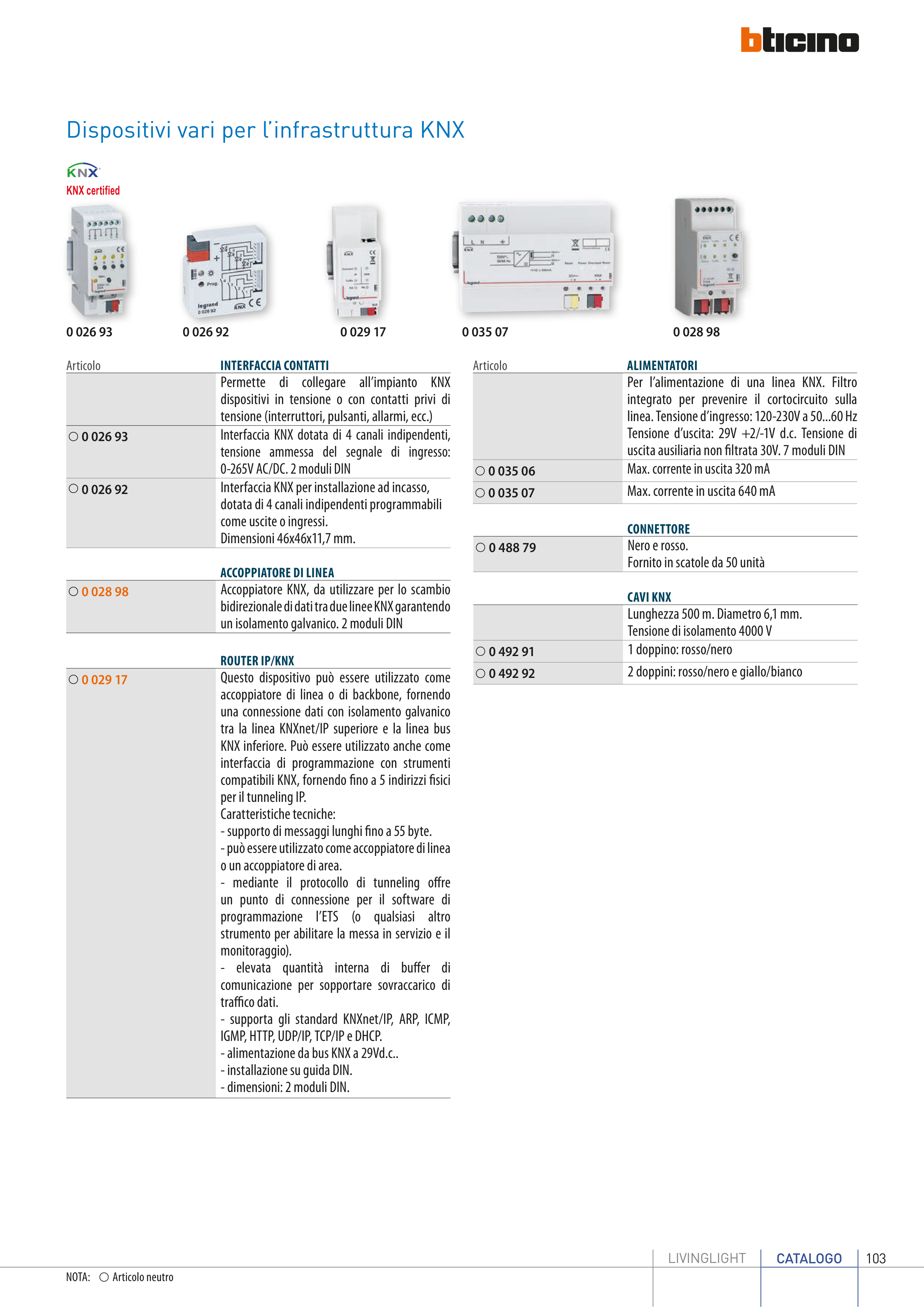

Dispositivi vari per l’infrastruttura KNX
NOTA:
Articolo neutro
KNX certified
Articolo
INTERFACCIA CONTATTI
Permette di collegare all’impianto KNX
dispositivi in tensione o con contatti privi di
tensione (interruttori, pulsanti, allarmi, ecc.)
0 026 93
Interfaccia KNX dotata di 4 canali indipendenti,
tensione ammessa del segnale di ingresso:
0-265V AC/DC. 2 moduli DIN
0 026 92
Interfaccia KNX per installazione ad incasso,
dotata di 4 canali indipendenti programmabili
come uscite o ingressi.
Dimensioni 46x46x11,7 mm.
Articolo
ALIMENTATORI
Per l’alimentazione di una linea KNX. Filtro
integrato per prevenire il cortocircuito sulla
linea. Tensione d’ingresso: 120-230V a 50...60 Hz
Tensione d’uscita: 29V +2/-1V d.c. Tensione di
uscita ausiliaria non f ltrata 30V. 7 moduli DIN
0 035 06
Max. corrente in uscita 320 mA
0 035 07
Max. corrente in uscita 640 mA
ACCOPPIATORE DI LINEA
0 028 98
Accoppiatore KNX, da utilizzare per lo scambio
bidirezionale di dati tra due linee KNX garantendo
un isolamento galvanico. 2 moduli DIN
CONNETTORE
0 488 79
Nero e rosso.
Fornito in scatole da 50 unità
CAVI KNX
Lunghezza 500 m. Diametro 6,1 mm.
Tensione di isolamento 4000 V
0 492 91
1 doppino: rosso/nero
0 492 92
2 doppini: rosso/nero e giallo/bianco
ROUTER IP/KNX
0 029 17
Questo dispositivo può essere utilizzato come
accoppiatore di linea o di backbone, fornendo
una connessione dati con isolamento galvanico
tra la linea KNXnet/IP superiore e la linea bus
KNX inferiore. Può essere utilizzato anche come
interfaccia di programmazione con strumenti
compatibili KNX, fornendo f no a 5 indirizzi f sici
per il tunneling IP.
Caratteristiche tecniche:
- supporto di messaggi lunghi f no a 55 byte.
- può essere utilizzato come accoppiatore di linea
o un accoppiatore di area.
- mediante il protocollo di tunneling of re
un punto di connessione per il software di
programmazione l’ETS (o qualsiasi altro
strumento per abilitare la messa in servizio e il
monitoraggio).
- elevata quantità interna di buf er di
comunicazione per sopportare sovraccarico di
traf co dati.
- supporta gli standard KNXnet/IP, ARP, ICMP,
IGMP, HTTP, UDP/IP, TCP/IP e DHCP.
- alimentazione da bus KNX a 29Vd.c..
- installazione su guida DIN.
- dimensioni: 2 moduli DIN.
0 026 92
0 029 17
0 035 07
0 028 98
0 026 93
0 026 92
0 026 93
0 029 17
0 028 98
