Attuatore
■ Installazione con attuatore da incasso

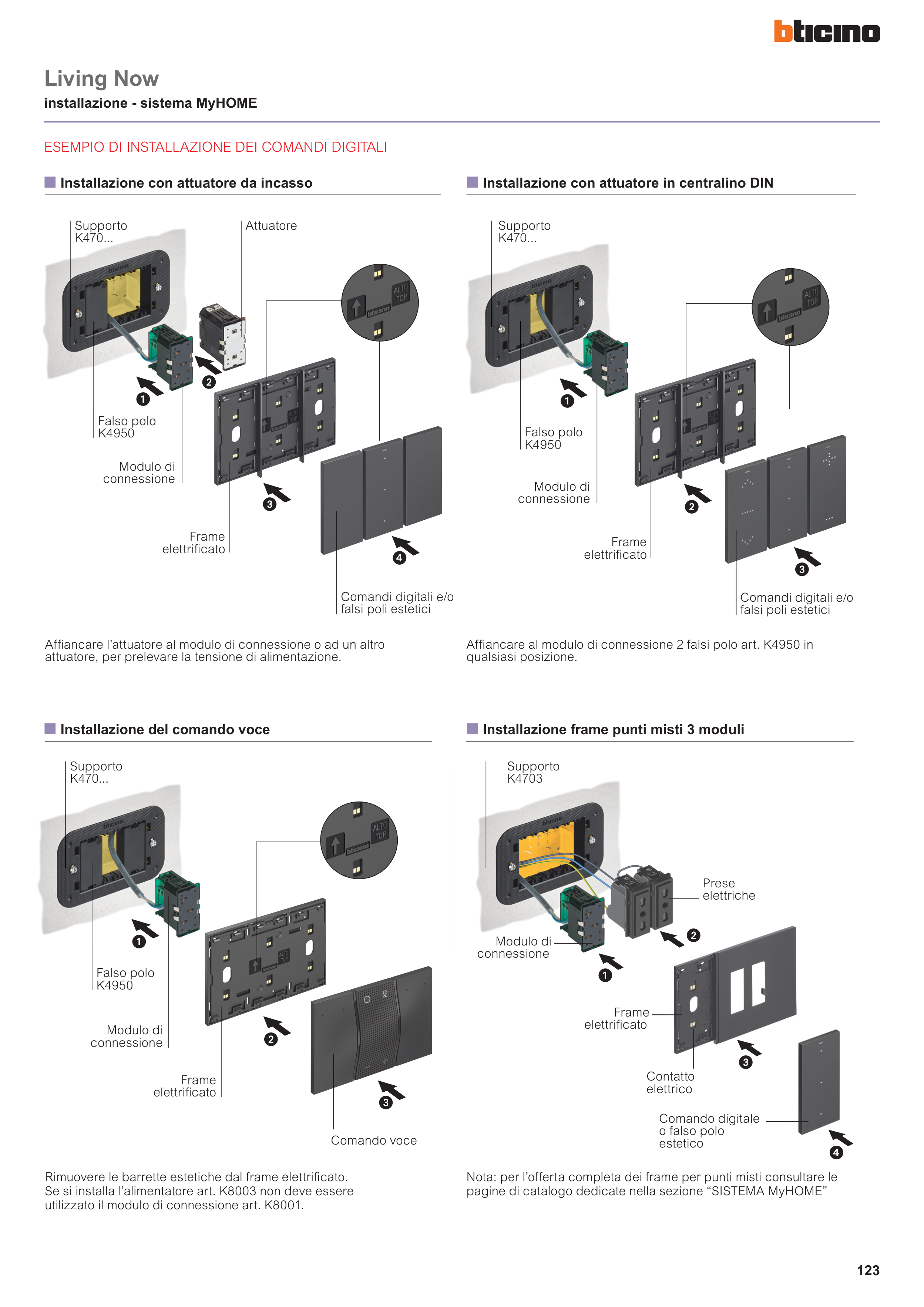

ESEMPIO DI INSTALLAZIONE DEI COMANDI DIGITALI
■ Installazione con attuatore in centralino DIN
■ Installazione del comando voce
■ Installazione frame punti misti 3 moduli
Affiancare l’attuatore al modulo di connessione o ad un altro
attuatore, per prelevare la tensione di alimentazione.
Affiancare al modulo di connessione 2 falsi polo art. K4950 in
qualsiasi posizione.
Rimuovere le barrette estetiche dal frame elettrificato.
Se si installa l’alimentatore art. K8003 non deve essere
utilizzato il modulo di connessione art. K8001.
Nota: per l’offerta completa dei frame per punti misti consultare le
pagine di catalogo dedicate nella sezione “SISTEMA MyHOME”
Frame
elettrificato
Frame
elettrificato
Modulo di
connessione
Modulo di
connessione
Modulo di
connessione
Comandi digitali e/o
falsi poli estetici
2
3
3
Comandi digitali e/o
falsi poli estetici
4
2
3
Comando voce
Frame
elettrificato
2
Frame
elettrificato
Prese
elettriche
Contatto
elettrico
2
3
4
Comando digitale
o falso polo
estetico
Modulo di
connessione
Supporto
K4703
