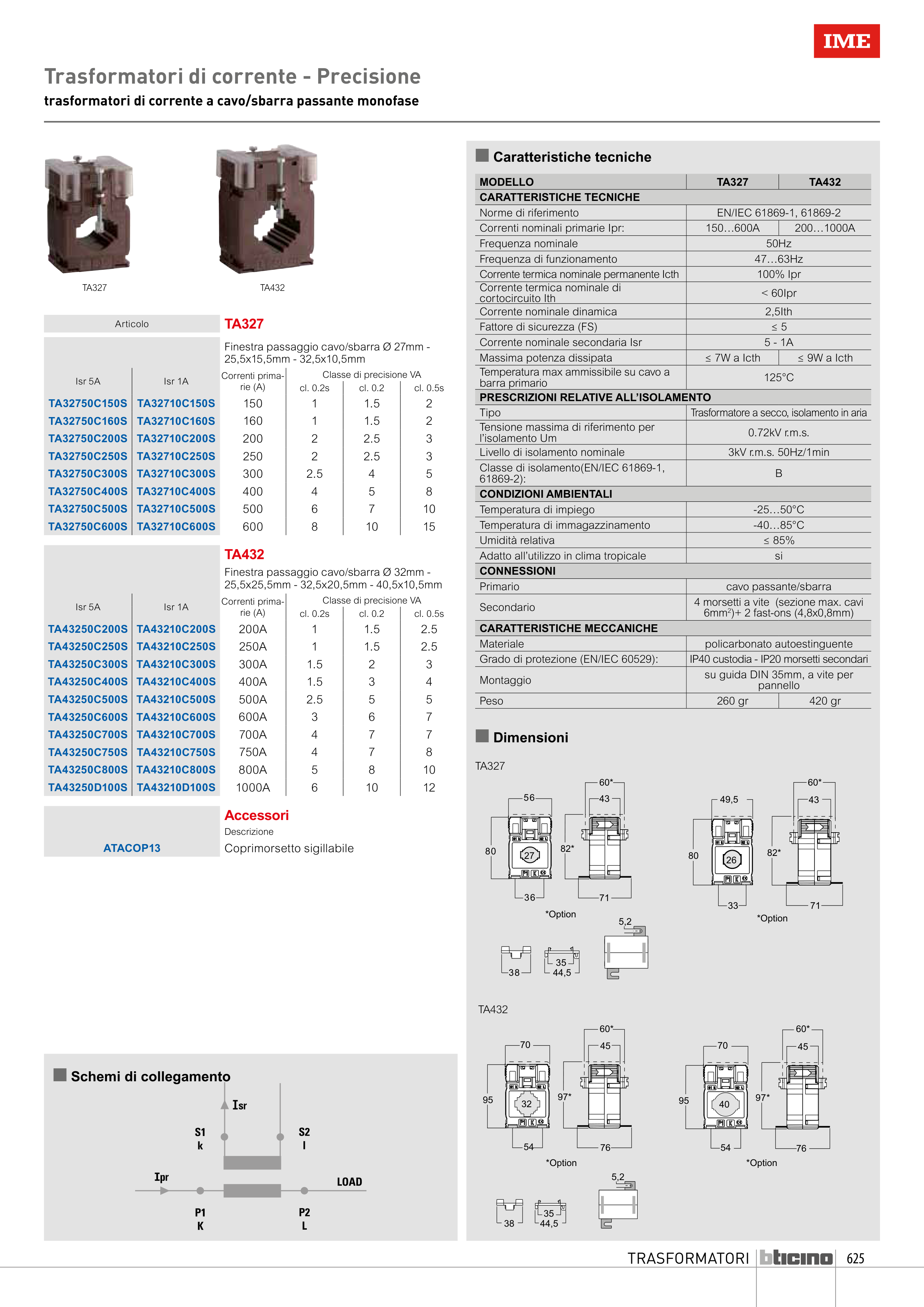

TRASFORMATORI
n Caratteristiche tecniche
Trasformatori di corrente - Precisione
trasformatori di corrente a cavo/sbarra passante monofase
TA432
TA327
TA432
Finestra passaggio cavo/sbarra Ø 32mm -
25,5x25,5mm - 32,5x20,5mm - 40,5x10,5mm
Isr 5A
Isr 1A
Correnti prima-
rie (A)
Classe di precisione VA
cl. 0.2s
cl. 0.2
cl. 0.5s
TA43250C200S TA43210C200S
200A
1
1.5
2.5
TA43250C250S TA43210C250S
250A
1
1.5
2.5
TA43250C300S TA43210C300S
300A
1.5
2
3
TA43250C400S TA43210C400S
400A
1.5
3
4
TA43250C500S TA43210C500S
500A
2.5
5
5
TA43250C600S TA43210C600S
600A
3
6
7
TA43250C700S
TA43210C700S
700A
4
7
7
TA43250C750S
TA43210C750S
750A
4
7
8
TA43250C800S TA43210C800S
800A
5
8
10
TA43250D100S
TA43210D100S
1000A
6
10
12
Articolo
TA327
Finestra passaggio cavo/sbarra Ø 27mm -
25,5x15,5mm - 32,5x10,5mm
Isr 5A
Isr 1A
Correnti prima-
rie (A)
Classe di precisione VA
cl. 0.2s
cl. 0.2
cl. 0.5s
TA32750C150S
TA32710C150S
150
1
1.5
2
TA32750C160S
TA32710C160S
160
1
1.5
2
TA32750C200S
TA32710C200S
200
2
2.5
3
TA32750C250S
TA32710C250S
250
2
2.5
3
TA32750C300S
TA32710C300S
300
2.5
4
5
TA32750C400S
TA32710C400S
400
4
5
8
TA32750C500S
TA32710C500S
500
6
7
10
TA32750C600S
TA32710C600S
600
8
10
15
Accessori
Descrizione
ATACOP13
Coprimorsetto sigillabile
n Dimensioni
MODELLO
TA327
TA432
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
150…600A
200…1000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 7W a Icth
≤ 9W a Icth
Temperatura max ammissibile su cavo a
barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
cavo passante/sbarra
Secondario
4 morsetti a vite (sezione max. cavi
6mm2)+ 2 fast-ons (4,8x0,8mm)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
Montaggio
su guida DIN 35mm, a vite per
pannello
Peso
260 gr
420 gr
r
45
70
95
76
97*
60*
60*
32
5,2
38
44,5
35
54
45
70
95
76
97*
40
54
*Option
*Option
5,2
43
56
80
71
38
44,5
82*
60*
35
36
27
*Option
*Option
43
49,5
80
26
71
82*
60*
33
TA327
TA432
n Schemi di collegamento
