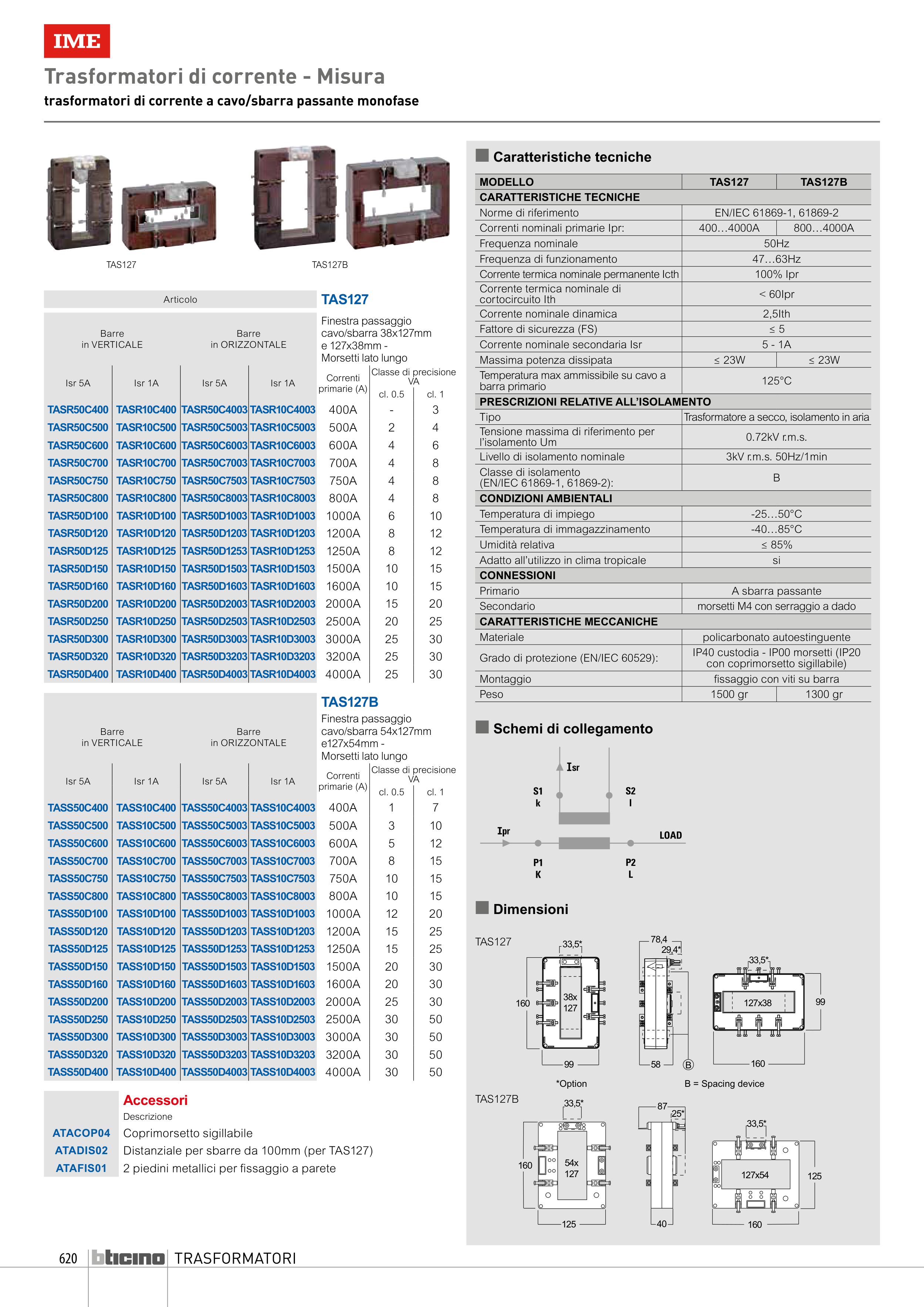

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAS127
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 38x127mm
e 127x38mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione
VA
cl. 0.5
cl. 1
TASR50C400 TASR10C400 TASR50C4003 TASR10C4003
400A
-
3
TASR50C500 TASR10C500 TASR50C5003 TASR10C5003
500A
2
4
TASR50C600 TASR10C600 TASR50C6003 TASR10C6003
600A
4
6
TASR50C700 TASR10C700 TASR50C7003 TASR10C7003
700A
4
8
TASR50C750 TASR10C750 TASR50C7503 TASR10C7503
750A
4
8
TASR50C800 TASR10C800 TASR50C8003 TASR10C8003
800A
4
8
TASR50D100 TASR10D100 TASR50D1003 TASR10D1003
1000A
6
10
TASR50D120 TASR10D120 TASR50D1203 TASR10D1203
1200A
8
12
TASR50D125 TASR10D125 TASR50D1253 TASR10D1253
1250A
8
12
TASR50D150 TASR10D150 TASR50D1503 TASR10D1503
1500A
10
15
TASR50D160 TASR10D160 TASR50D1603 TASR10D1603
1600A
10
15
TASR50D200 TASR10D200 TASR50D2003 TASR10D2003
2000A
15
20
TASR50D250 TASR10D250 TASR50D2503 TASR10D2503
2500A
20
25
TASR50D300 TASR10D300 TASR50D3003 TASR10D3003
3000A
25
30
TASR50D320 TASR10D320 TASR50D3203 TASR10D3203
3200A
25
30
TASR50D400 TASR10D400 TASR50D4003 TASR10D4003
4000A
25
30
TAS127B
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 54x127mm
e127x54mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione
VA
cl. 0.5
cl. 1
TASS50C400 TASS10C400 TASS50C4003 TASS10C4003
400A
1
7
TASS50C500 TASS10C500 TASS50C5003 TASS10C5003
500A
3
10
TASS50C600 TASS10C600 TASS50C6003 TASS10C6003
600A
5
12
TASS50C700 TASS10C700 TASS50C7003 TASS10C7003
700A
8
15
TASS50C750 TASS10C750 TASS50C7503 TASS10C7503
750A
10
15
TASS50C800 TASS10C800 TASS50C8003 TASS10C8003
800A
10
15
TASS50D100 TASS10D100 TASS50D1003 TASS10D1003
1000A
12
20
TASS50D120
TASS10D120 TASS50D1203 TASS10D1203
1200A
15
25
TASS50D125
TASS10D125 TASS50D1253 TASS10D1253
1250A
15
25
TASS50D150 TASS10D150 TASS50D1503 TASS10D1503
1500A
20
30
TASS50D160 TASS10D160 TASS50D1603 TASS10D1603
1600A
20
30
TASS50D200 TASS10D200 TASS50D2003 TASS10D2003
2000A
25
30
TASS50D250 TASS10D250 TASS50D2503 TASS10D2503
2500A
30
50
TASS50D300 TASS10D300 TASS50D3003 TASS10D3003
3000A
30
50
TASS50D320 TASS10D320 TASS50D3203 TASS10D3203
3200A
30
50
TASS50D400 TASS10D400 TASS50D4003 TASS10D4003
4000A
30
50
Accessori
Descrizione
ATACOP04
Coprimorsetto sigillabile
ATADIS02
Distanziale per sbarre da 100mm (per TAS127)
ATAFIS01
2 piedini metallici per fissaggio a parete
TAS127B
TAS127
n Caratteristiche tecniche
n Schemi di collegamento
MODELLO
TAS127
TAS127B
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
400…4000A
800…4000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 23W
≤ 23W
Temperatura max ammissibile su cavo a
barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00 morsetti (IP20
con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
1500 gr
1300 gr
n Dimensioni
r
38x
127
58
99
160
33,5*
B
99
160
127x38
33,5*
*Option
B = Spacing device
78,4
29,4*
40
125
160
87
33,5*
54x
127
25*
125
160
127x54
33,5*
TAS127
TAS127B
