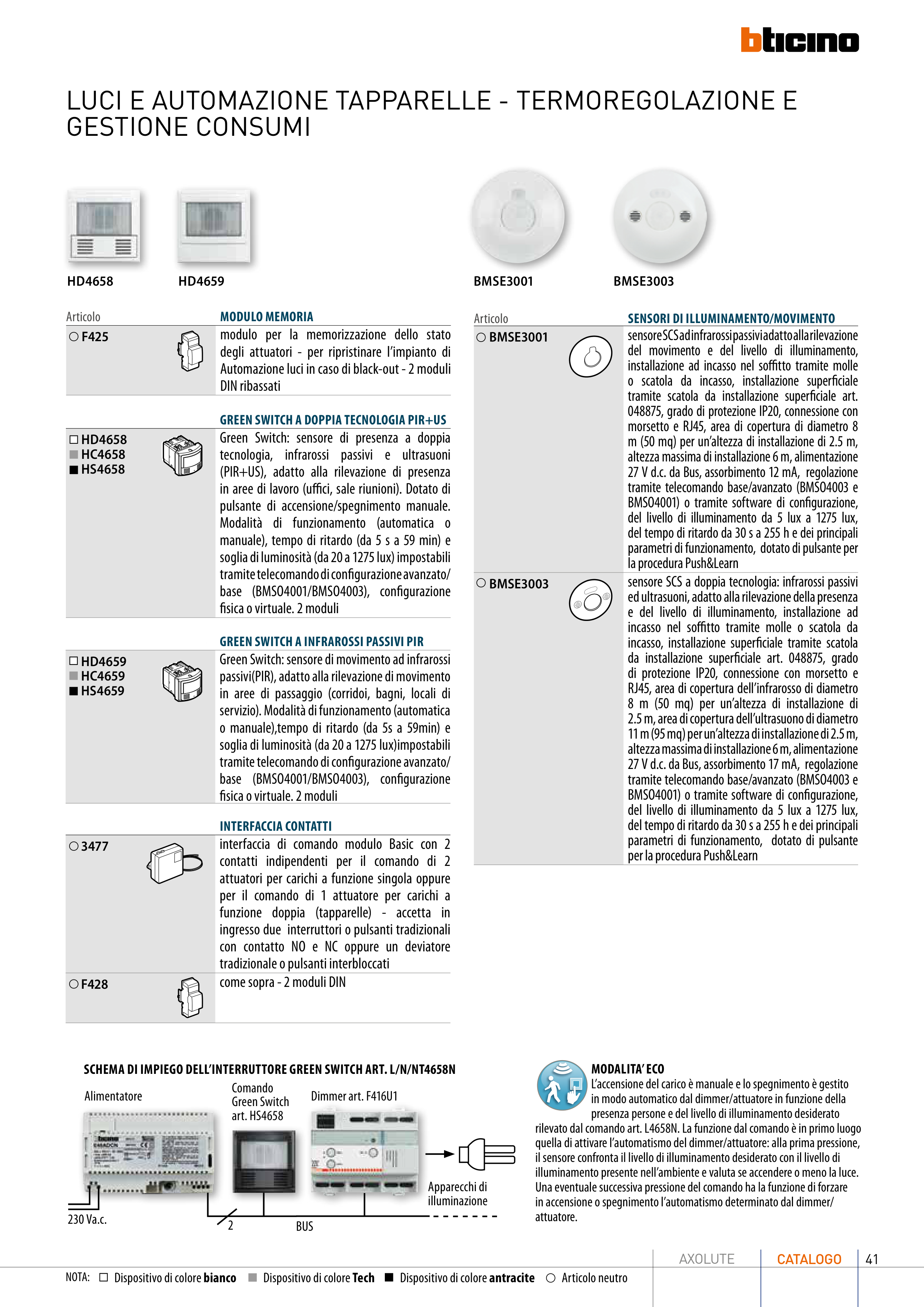

41
CATALOGO
AXOLUTE
LUCI E AUTOMAZIONE TAPPARELLE - TERMOREGOLAZIONE E
GESTIONE CONSUMI
Dispositivo di colore bianco
NOTA:
Articolo neutro
Dispositivo di colore Tech
Dispositivo di colore antracite
Articolo
MODULO MEMORIA
F425
modulo per la memorizzazione dello stato
degli attuatori - per ripristinare l’impianto di
Automazione luci in caso di black-out - 2 moduli
DIN ribassati
GREEN SWITCH A DOPPIA TECNOLOGIA PIR+US
HD4658
HC4658
HS4658
Green Switch: sensore di presenza a doppia
tecnologia, infrarossi passivi e ultrasuoni
(PIR+US), adatto alla rilevazione di presenza
in aree di lavoro (uffici, sale riunioni). Dotato di
pulsante di accensione/spegnimento manuale.
Modalità di funzionamento (automatica o
manuale), tempo di ritardo (da 5 s a 59 min) e
soglia di luminosità (da 20 a 1275 lux) impostabili
tramite telecomando di configurazione avanzato/
base (BMSO4001/BMSO4003), configurazione
fisica o virtuale. 2 moduli
GREEN SWITCH A INFRAROSSI PASSIVI PIR
HD4659
HC4659
HS4659
Green Switch: sensore di movimento ad infrarossi
passivi(PIR), adatto alla rilevazione di movimento
in aree di passaggio (corridoi, bagni, locali di
servizio). Modalità di funzionamento (automatica
o manuale),tempo di ritardo (da 5s a 59min) e
soglia di luminosità (da 20 a 1275 lux)impostabili
tramite telecomando di configurazione avanzato/
base (BMSO4001/BMSO4003), configurazione
fisica o virtuale. 2 moduli
HD4658
HD4659
INTERFACCIA CONTATTI
3477
interfaccia di comando modulo Basic con 2
contatti indipendenti per il comando di 2
attuatori per carichi a funzione singola oppure
per il comando di 1 attuatore per carichi a
funzione doppia (tapparelle) - accetta in
ingresso due interruttori o pulsanti tradizionali
con contatto NO e NC oppure un deviatore
tradizionale o pulsanti interbloccati
F428
come sopra - 2 moduli DIN
Articolo
SENSORI DI ILLUMINAMENTO/MOVIMENTO
BMSE3001
sensore SCS ad infrarossi passivi adatto alla rilevazione
del movimento e del livello di illuminamento,
installazione ad incasso nel soffitto tramite molle
o scatola da incasso, installazione superficiale
tramite scatola da installazione superficiale art.
048875, grado di protezione IP20, connessione con
morsetto e RJ45, area di copertura di diametro 8
m (50 mq) per un’altezza di installazione di 2.5 m,
altezza massima di installazione 6 m, alimentazione
27 V d.c. da Bus, assorbimento 12 mA, regolazione
tramite telecomando base/avanzato (BMSO4003 e
BMSO4001) o tramite software di configurazione,
del livello di illuminamento da 5 lux a 1275 lux,
del tempo di ritardo da 30 s a 255 h e dei principali
parametri di funzionamento, dotato di pulsante per
la procedura Push&Learn
BMSE3003
sensore SCS a doppia tecnologia: infrarossi passivi
ed ultrasuoni, adatto alla rilevazione della presenza
e del livello di illuminamento, installazione ad
incasso nel soffitto tramite molle o scatola da
incasso, installazione superficiale tramite scatola
da installazione superficiale art. 048875, grado
di protezione IP20, connessione con morsetto e
RJ45, area di copertura dell’infrarosso di diametro
8 m (50 mq) per un’altezza di installazione di
2.5 m, area di copertura dell’ultrasuono di diametro
11 m (95 mq) per un’altezza di installazione di 2.5 m,
altezza massima di installazione 6 m, alimentazione
27 V d.c. da Bus, assorbimento 17 mA, regolazione
tramite telecomando base/avanzato (BMSO4003 e
BMSO4001) o tramite software di configurazione,
del livello di illuminamento da 5 lux a 1275 lux,
del tempo di ritardo da 30 s a 255 h e dei principali
parametri di funzionamento, dotato di pulsante
per la procedura Push&Learn
BMSE3001
BMSE3003
SCHEMA DI IMPIEGO DELL’INTERRUTTORE GREEN SWITCH ART. L/N/NT4658N
230 Va.c.
BUS
2
Alimentatore
Dimmer art. F416U1
Apparecchi di
illuminazione
Comando
Green Switch
art. HS4658
MODALITA’ ECO
L’accensione del carico è manuale e lo spegnimento è gestito
in modo automatico dal dimmer/attuatore in funzione della
presenza persone e del livello di illuminamento desiderato
rilevato dal comando art. L4658N. La funzione dal comando è in primo luogo
quella di attivare l’automatismo del dimmer/attuatore: alla prima pressione,
il sensore confronta il livello di illuminamento desiderato con il livello di
illuminamento presente nell’ambiente e valuta se accendere o meno la luce.
Una eventuale successiva pressione del comando ha la funzione di forzare
in accensione o spegnimento l’automatismo determinato dal dimmer/
attuatore.
