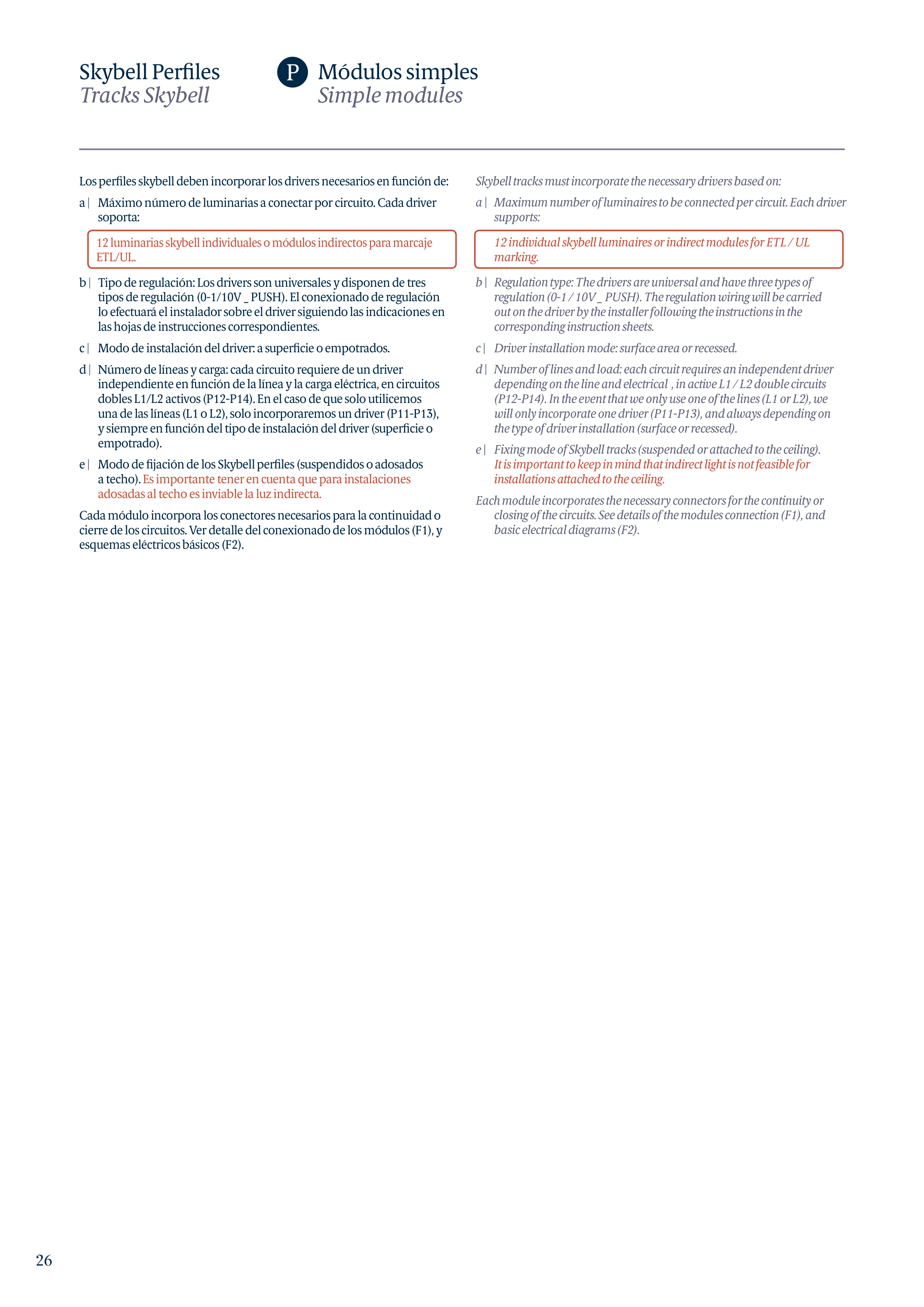

Módulos simples
Simple modules
Skybell Perfiles
Tracks Skybell
P
Los perfiles skybell deben incorporar los drivers necesarios en función de:
a | Máximo número de luminarias a conectar por circuito. Cada driver
soporta:
12 luminarias skybell individuales o módulos indirectos para marcaje
ETL/UL.
b | Tipo de regulación: Los drivers son universales y disponen de tres
tipos de regulación (0-1/10V _ PUSH). El conexionado de regulación
lo efectuará el instalador sobre el driver siguiendo las indicaciones en
las hojas de instrucciones correspondientes.
c | Modo de instalación del driver: a superficie o empotrados.
d | Número de líneas y carga: cada circuito requiere de un driver
independiente en función de la línea y la carga eléctrica, en circuitos
dobles L1/L2 activos (P12-P14). En el caso de que solo utilicemos
una de las líneas (L1 o L2), solo incorporaremos un driver (P11-P13),
y siempre en función del tipo de instalación del driver (superficie o
empotrado).
e | Modo de fijación de los Skybell perfiles (suspendidos o adosados
a techo). Es importante tener en cuenta que para instalaciones
adosadas al techo es inviable la luz indirecta.
Cada módulo incorpora los conectores necesarios para la continuidad o
cierre de los circuitos. Ver detalle del conexionado de los módulos (F1), y
esquemas eléctricos básicos (F2).
Skybell tracks must incorporate the necessary drivers based on:
a | Maximum number of luminaires to be connected per circuit. Each driver
supports:
12 individual skybell luminaires or indirect modules for ETL / UL
marking.
b | Regulation type: The drivers are universal and have three types of
regulation (0-1 / 10V _ PUSH). The regulation wiring will be carried
out on the driver by the installer following the instructions in the
corresponding instruction sheets.
c | Driver installation mode: surface area or recessed.
d | Number of lines and load: each circuit requires an independent driver
depending on the line and electrical , in active L1 / L2 double circuits
(P12-P14). In the event that we only use one of the lines (L1 or L2), we
will only incorporate one driver (P11-P13), and always depending on
the type of driver installation (surface or recessed).
e | Fixing mode of Skybell tracks (suspended or attached to the ceiling).
It is important to keep in mind that indirect light is not feasible for
installations attached to the ceiling.
Each module incorporates the necessary connectors for the continuity or
closing of the circuits. See details of the modules connection (F1), and
basic electrical diagrams (F2).
