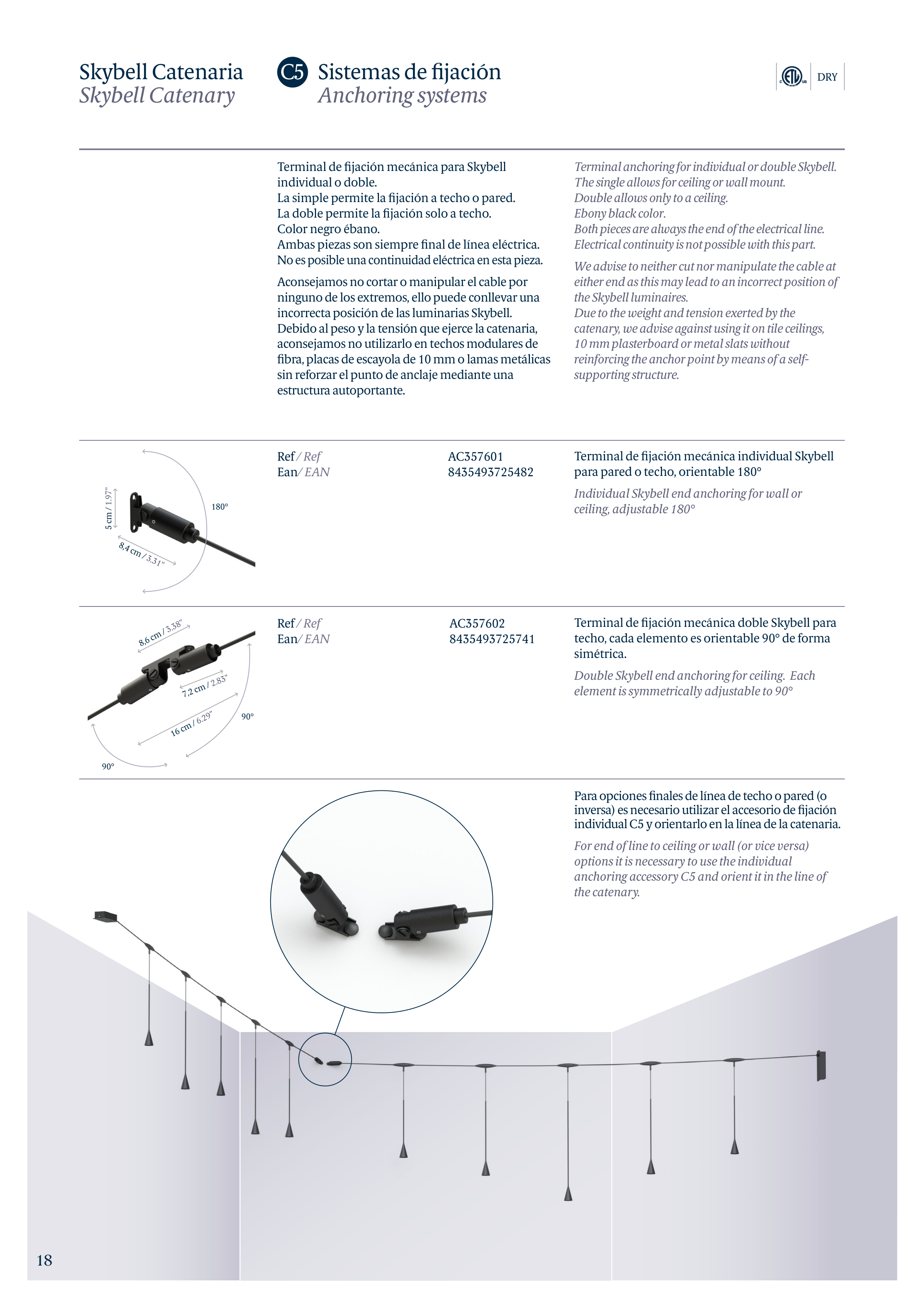

Terminal de fijación mecánica para Skybell
individual o doble.
La simple permite la fijación a techo o pared.
La doble permite la fijación solo a techo.
Color negro ébano.
Ambas piezas son siempre final de línea eléctrica.
No es posible una continuidad eléctrica en esta pieza.
Aconsejamos no cortar o manipular el cable por
ninguno de los extremos, ello puede conllevar una
incorrecta posición de las luminarias Skybell.
Debido al peso y la tensión que ejerce la catenaria,
aconsejamos no utilizarlo en techos modulares de
fibra, placas de escayola de 10 mm o lamas metálicas
sin reforzar el punto de anclaje mediante una
estructura autoportante.
Terminal anchoring for individual or double Skybell.
The single allows for ceiling or wall mount.
Double allows only to a ceiling.
Ebony black color.
Both pieces are always the end of the electrical line.
Electrical continuity is not possible with this part.
We advise to neither cut nor manipulate the cable at
either end as this may lead to an incorrect position of
the Skybell luminaires.
Due to the weight and tension exerted by the
catenary, we advise against using it on tile ceilings,
10 mm plasterboard or metal slats without
reinforcing the anchor point by means of a self-
supporting structure.
Sistemas de fijación
Anchoring systems
Skybell Catenaria
Skybell Catenary
C5
Terminal de fijación mecánica individual Skybell
para pared o techo, orientable 180°
Individual Skybell end anchoring for wall or
ceiling, adjustable 180°
Terminal de fijación mecánica doble Skybell para
techo, cada elemento es orientable 90° de forma
simétrica.
Double Skybell end anchoring for ceiling. Each
element is symmetrically adjustable to 90°
8,4 cm / 3.31”
5 cm / 1.97”
180°
7,2 cm / 2.83”
8,6 cm / 3.38”
90°
90°
16 cm / 6.29”
Para opciones finales de línea de techo o pared (o
inversa) es necesario utilizar el accesorio de fijación
individual C5 y orientarlo en la línea de la catenaria.
For end of line to ceiling or wall (or vice versa)
options it is necessary to use the individual
anchoring accessory C5 and orient it in the line of
the catenary.
DRY
Ref / Ref
AC357601
Ean/ EAN
8435493725482
Ref / Ref
AC357602
Ean/ EAN
8435493725741
