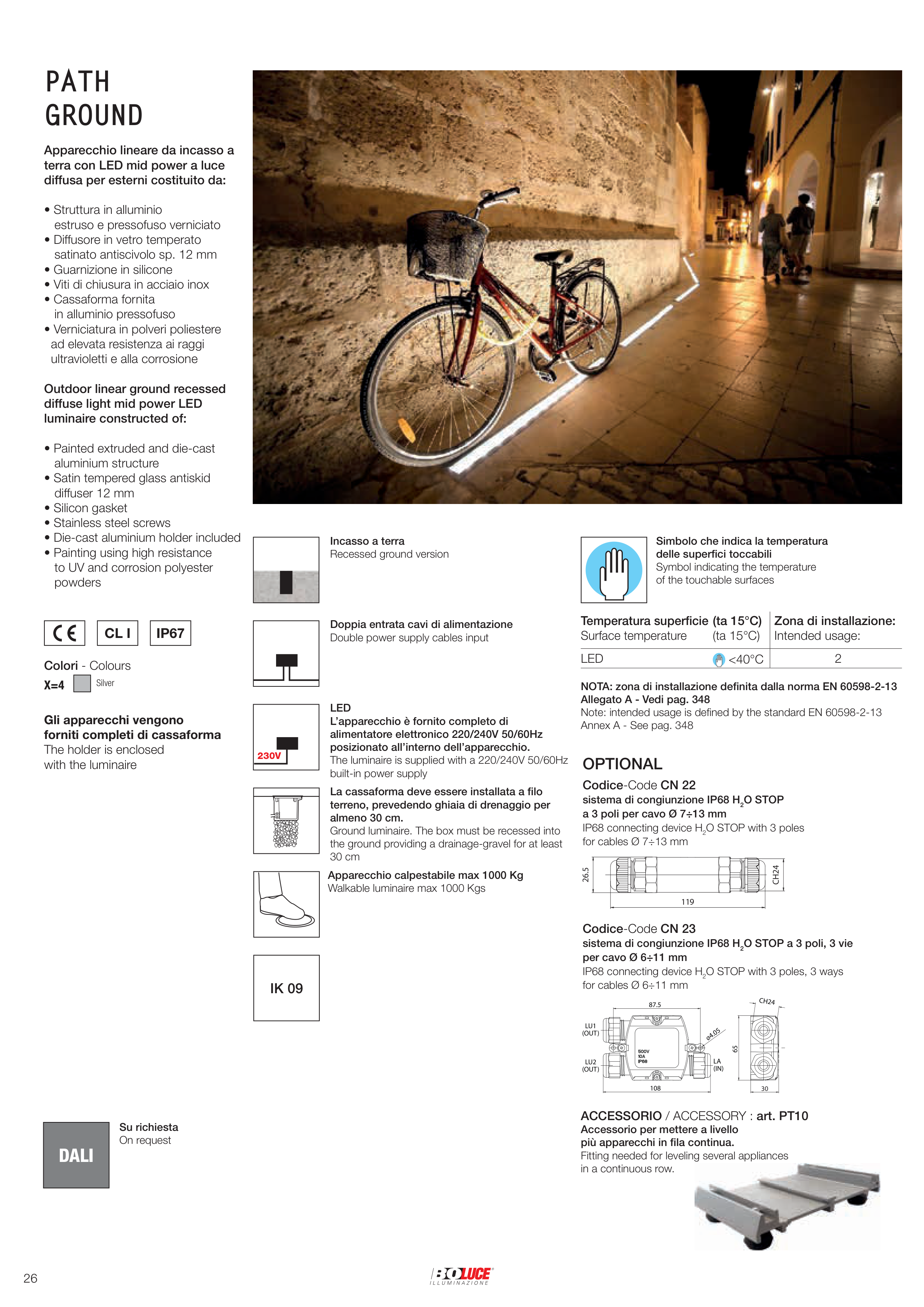

PATH
PATH
GROUND
GROUND
Apparecchio lineare da incasso a
terra con LED mid power a luce
diffusa per esterni costituito da:
• Struttura in alluminio
estruso e pressofuso verniciato
• Diffusore in vetro temperato
satinato antiscivolo sp. 12 mm
• Guarnizione in silicone
• Viti di chiusura in acciaio inox
• Cassaforma fornita
in alluminio pressofuso
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor linear ground recessed
diffuse light mid power LED
luminaire constructed of:
• Painted extruded and die-cast
aluminium structure
• Satin tempered glass antiskid
diffuser 12 mm
• Silicon gasket
• Stainless steel screws
• Die-cast aluminium holder included
• Painting using high resistance
to UV and corrosion polyester
powders
Doppia entrata cavi di alimentazione
Double power supply cables input
Incasso a terra
Recessed ground version
La cassaforma deve essere installata a fi lo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
Ground luminaire. The box must be recessed into
the ground providing a drainage-gravel for at least
30 cm
230V
LED
L’apparecchio è fornito completo di
alimentatore elettronico 220/240V 50/60Hz
posizionato all’interno dell’apparecchio.
The luminaire is supplied with a 220/240V 50/60Hz
built-in power supply
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
IK 09
Su richiesta
On request
DALI
Colori - Colours
X=4
Silver
Codice-Code CN 22
sistema di congiunzione IP68 H2O STOP
a 3 poli per cavo Ø 7÷13 mm
IP68 connecting device H2O STOP with 3 poles
for cables Ø 7÷13 mm
Codice-Code CN 23
sistema di congiunzione IP68 H2O STOP a 3 poli, 3 vie
per cavo Ø 6÷11 mm
IP68 connecting device H2O STOP with 3 poles, 3 ways
for cables Ø 6÷11 mm
30
OPTIONAL
ACCESSORIO / ACCESSORY : art. PT10
Accessorio per mettere a livello
più apparecchi in fi la continua.
Fitting needed for leveling several appliances
in a continuous row.
CL I
IP67
Apparecchio calpestabile max 1000 Kg
Walkable luminaire max 1000 Kgs
Simbolo che indica la temperatura
delle superfi ci toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superfi cie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED
<40°C
2
NOTA: zona di installazione defi nita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defi ned by the standard EN 60598-2-13
Annex A - See pag. 348
