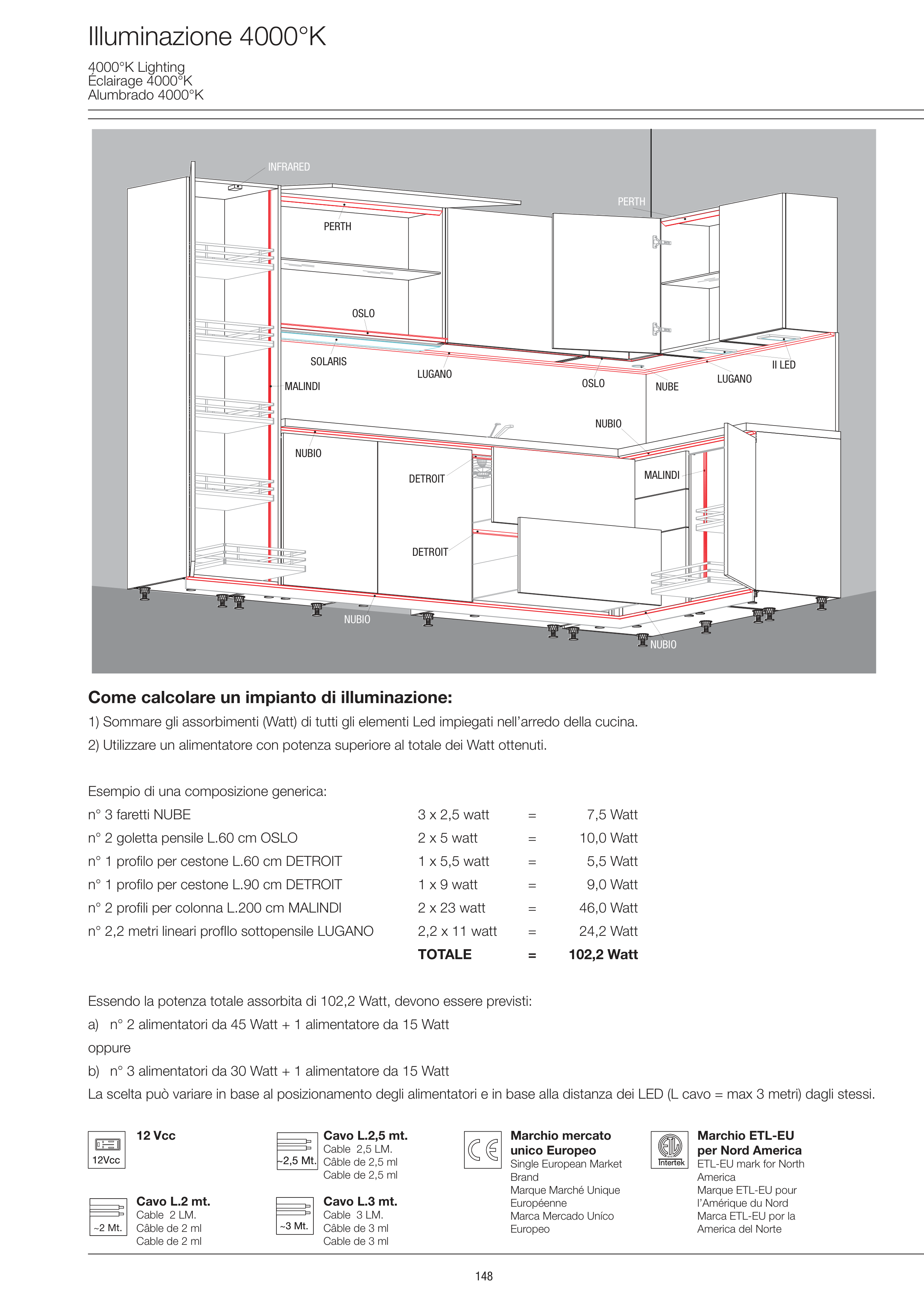

Illuminazione 4000°K
4000°K Lighting
Éclairage 4000°K
Alumbrado 4000°K
OSLO
PERTH
SOLARIS
MALINDI
LUGANO
NUBIO
NUBIO
DETROIT
DETROIT
NUBIO
MALINDI
II LED
LUGANO
NUBE
OSLO
PERTH
INFRARED
NUBIO
Come calcolare un impianto di illuminazione:
1) Sommare gli assorbimenti (Watt) di tutti gli elementi Led impiegati nell’arredo della cucina.
2) Utilizzare un alimentatore con potenza superiore al totale dei Watt ottenuti.
Esempio di una composizione generica:
n° 3 faretti NUBE
3 x 2,5 watt
=
7,5 Watt
n° 2 goletta pensile L.60 cm OSLO
2 x 5 watt
=
10,0 Watt
n° 1 profi lo per cestone L.60 cm DETROIT
1 x 5,5 watt
=
5,5 Watt
n° 1 profi lo per cestone L.90 cm DETROIT
1 x 9 watt
=
9,0 Watt
n° 2 profi li per colonna L.200 cm MALINDI
2 x 23 watt
=
46,0 Watt
n° 2,2 metri lineari profIlo sottopensile LUGANO
2,2 x 11 watt
=
24,2 Watt
TOTALE
=
102,2 Watt
Essendo la potenza totale assorbita di 102,2 Watt, devono essere previsti:
a) n° 2 alimentatori da 45 Watt + 1 alimentatore da 15 Watt
oppure
b) n° 3 alimentatori da 30 Watt + 1 alimentatore da 15 Watt
La scelta può variare in base al posizionamento degli alimentatori e in base alla distanza dei LED (L cavo = max 3 metri) dagli stessi.
12Vcc
12Vcc
~2 Mt.
~3 Mt.
~3 Mt.
~2,5 Mt.
~2,5 Mt.
I
E
Intertek
S
T
L
D
CM
I
E
Intertek
S
T
L
D
CM
12 Vcc
Marchio mercato
unico Europeo
Single European Market
Brand
Marque Marché Unique
Européenne
Marca Mercado Uníco
Europeo
Cavo L.2,5 mt.
Cable 2,5 LM.
Câble de 2,5 ml
Cable de 2,5 ml
Cavo L.3 mt.
Cable 3 LM.
Câble de 3 ml
Cable de 3 ml
Cavo L.2 mt.
Cable 2 LM.
Câble de 2 ml
Cable de 2 ml
Marchio ETL-EU
per Nord America
ETL-EU mark for North
America
Marque ETL-EU pour
l’Amérique du Nord
Marca ETL-EU por la
America del Norte
