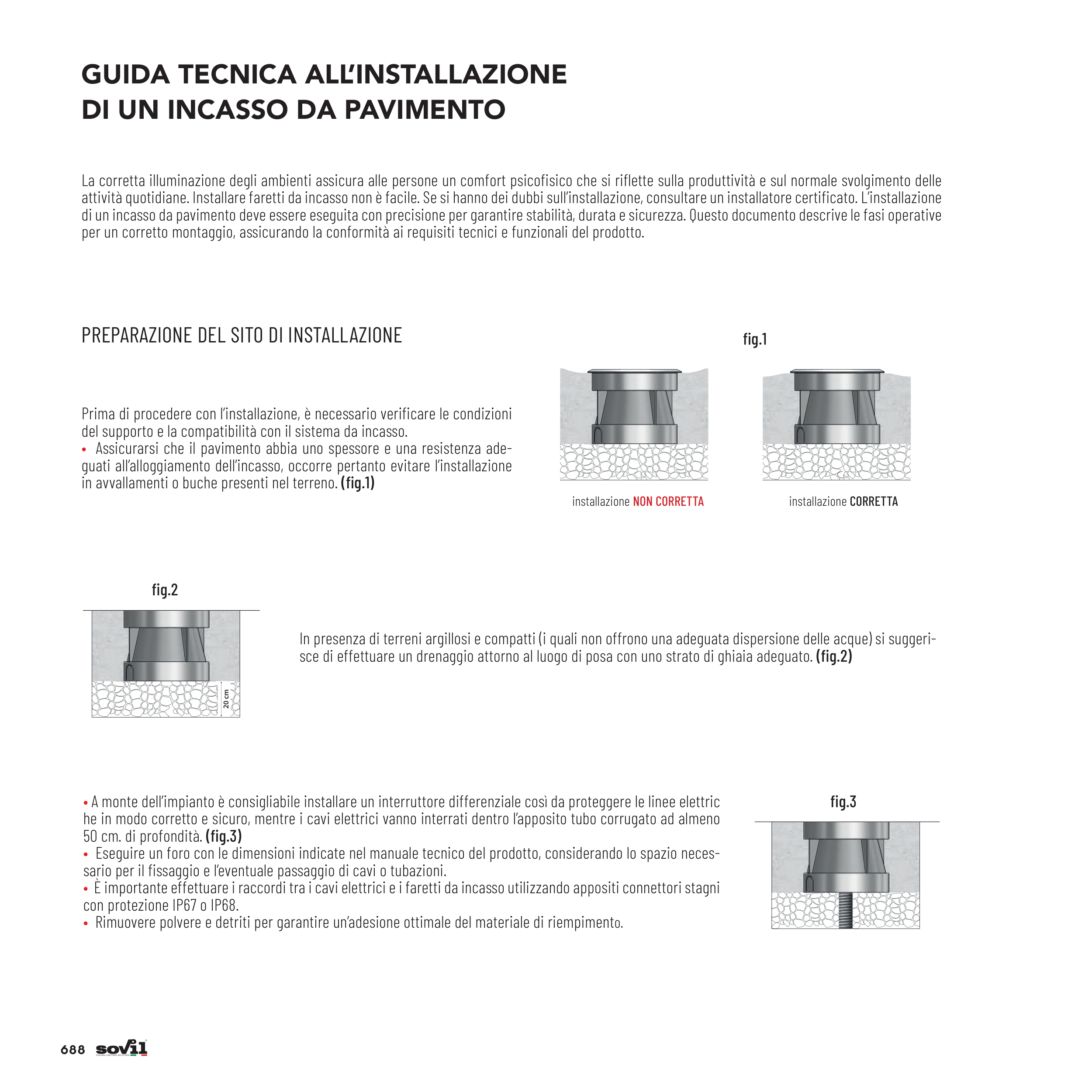

GUIDA TECNICA ALL’INSTALLAZIONE
DI UN INCASSO DA PAVIMENTO
La corretta illuminazione degli ambienti assicura alle persone un comfort psicofisico che si riflette sulla produttività e sul normale svolgimento delle
attività quotidiane. Installare faretti da incasso non è facile. Se si hanno dei dubbi sull’installazione, consultare un installatore certificato. L’installazione
di un incasso da pavimento deve essere eseguita con precisione per garantire stabilità, durata e sicurezza. Questo documento descrive le fasi operative
per un corretto montaggio, assicurando la conformità ai requisiti tecnici e funzionali del prodotto.
+
+
N
L
_
_
ALIMENTATORE
24VDC
DIMMER
(opzionale)
220-240V
CAVO 2x2,5mm
FIG2
FIG3
20 cm
FIG1
FIG1
+
+
N
L
_
_
ALIMENTATORE
24VDC
DIMMER
(opzionale)
220-240V
CAVO 2x2,5mm
FIG2
FIG3
20 cm
FIG1
FIG1
Prima di procedere con l’installazione, è necessario verificare le condizioni
del supporto e la compatibilità con il sistema da incasso.
• Assicurarsi che il pavimento abbia uno spessore e una resistenza ade-
guati all’alloggiamento dell’incasso, occorre pertanto evitare l’installazione
in avvallamenti o buche presenti nel terreno. (fig.1)
PREPARAZIONE DEL SITO DI INSTALLAZIONE
In presenza di terreni argillosi e compatti (i quali non offrono una adeguata dispersione delle acque) si suggeri-
sce di effettuare un drenaggio attorno al luogo di posa con uno strato di ghiaia adeguato. (fig.2)
• A monte dell’impianto è consigliabile installare un interruttore differenziale così da proteggere le linee elettric
he in modo corretto e sicuro, mentre i cavi elettrici vanno interrati dentro l’apposito tubo corrugato ad almeno
50 cm. di profondità. (fig.3)
• Eseguire un foro con le dimensioni indicate nel manuale tecnico del prodotto, considerando lo spazio neces-
sario per il fissaggio e l’eventuale passaggio di cavi o tubazioni.
• È importante effettuare i raccordi tra i cavi elettrici e i faretti da incasso utilizzando appositi connettori stagni
con protezione IP67 o IP68.
• Rimuovere polvere e detriti per garantire un’adesione ottimale del materiale di riempimento.
fig.1
fig.2
+
+
N
L
_
_
ALIMENTATORE
24VDC
DIMMER
(opzionale)
220-240V
CAVO 2x2,5mm
FIG2
FIG3
20 cm
FIG1
FIG1
fig.3
installazione NON CORRETTA
installazione CORRETTA
