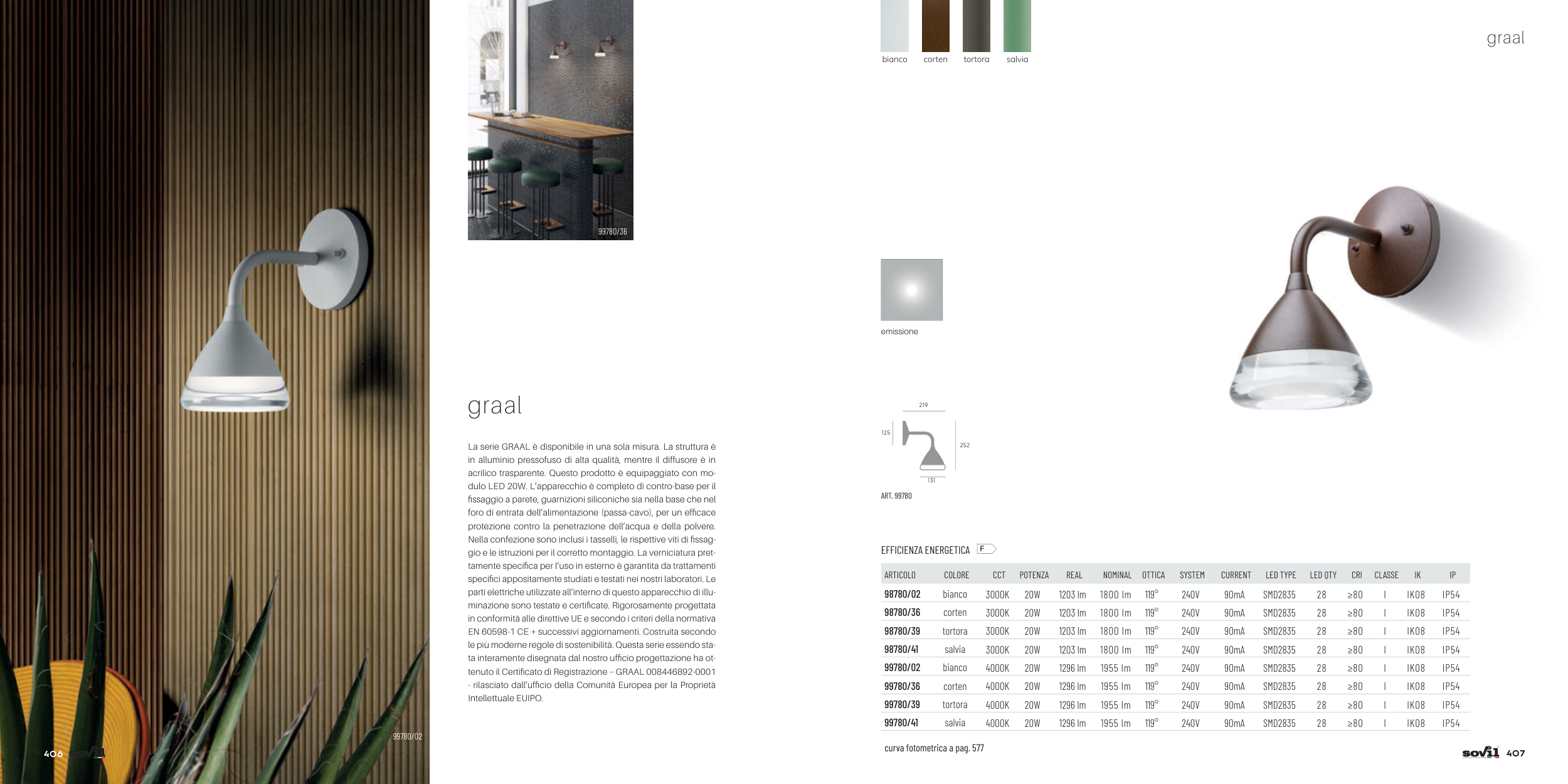

La serie GRAAL è disponibile in una sola misura. La struttura è
in alluminio pressofuso di alta qualità, mentre il diffusore è in
acrilico trasparente. Questo prodotto è equipaggiato con mo-
dulo LED 20W. L’apparecchio è completo di contro-base per il
fissaggio a parete, guarnizioni siliconiche sia nella base che nel
foro di entrata dell’alimentazione (passa-cavo), per un efficace
protezione contro la penetrazione dell’acqua e della polvere.
Nella confezione sono inclusi i tasselli, le rispettive viti di fissag-
gio e le istruzioni per il corretto montaggio. La verniciatura pret-
tamente specifica per l’uso in esterno è garantita da trattamenti
specifici appositamente studiati e testati nei nostri laboratori. Le
parti elettriche utilizzate all’interno di questo apparecchio di illu-
minazione sono testate e certificate. Rigorosamente progettata
in conformità alle direttive UE e secondo i criteri della normativa
EN 60598-1 CE + successivi aggiornamenti. Costruita secondo
le più moderne regole di sostenibilità. Questa serie essendo sta-
ta interamente disegnata dal nostro ufficio progettazione ha ot-
tenuto il Certificato di Registrazione – GRAAL 008446892-0001
- rilasciato dall’ufficio della Comunità Europea per la Proprietà
Intellettuale EUIPO.
graal
99780/02
99780/36
emissione
ARTICOLO
COLORE
CCT
POTENZA
REAL
NOMINAL
OTTICA
SYSTEM
CURRENT
LED TYPE
LED QTY
CRI
CLASSE
IK
IP
98780/02
bianco
3000K
20W
1203 lm
1800 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
98780/36
corten
3000K
20W
1203 lm
1800 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
98780/39
tortora
3000K
20W
1203 lm
1800 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
98780/41
salvia
3000K
20W
1203 lm
1800 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
99780/02
bianco
4000K
20W
1296 lm
1955 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
99780/36
corten
4000K
20W
1296 lm
1955 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
99780/39
tortora
4000K
20W
1296 lm
1955 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
99780/41
salvia
4000K
20W
1296 lm
1955 lm
119°
240V
90mA
SMD2835
28
≥80
I
IK08
IP54
EFFICIENZA ENERGETICA F
