26
27
55
30
115
JU01
Green Vertigo
Disegni Tecnici
Technical Drawings
Vaso carenato / Back to wall WC
Vaso carenato con scarico a vortice.
Scarico parete o pavimento tramite curva
tecnica fornita su richiesta.
on demand.
Juniper
Accessori di completamento
Accesories available
- Coprivaso in termoindurente
cerniere rallenntate cromo JU 004
- Thermoset toilet seat with
- CT01 Curva tecnica per scarico a 6 cm
- CT01 Curved pipe for outlet 6 cm
- CT021 Curva tecnica per scarico a 10 cm
- CT021 Curved pipe for outlet 10 cm
- CT022 Curva tecnica per scarico da 8 o da 12 cm
- CT022 Curved pipe for outlet 8 or 12 cm
- CT024 Curva tecnica per scarico da 14 cm
- CT024 Curved pipe for outlet 14 cm
- CT026 Curva tecnica per scarico da 16 cm
- CT026 Curved pipe for outlet 16 cm
- CT074 Curva tecnica per scarico da 18 cm
- CT074 Curved pipe for outlet 18 cm
- CT076 Curva tecnica per scarico da 20 cm
- CT076 Curved pipe for outlet 20 cm
- CT05 Curva tecnica per scarico da 22 a 27 cm
- CT05 Curved pipe for outlet from 22 to 27 cm
- CT06 Curva tecnica per scarico H 18 cm
- CT06 Curved pipe for outlet to H 18 cm
- CT04 Raccordo eccentrico H 34,5 cm
- CT04 Eccentric pipe H 34,5 cm
420
60
270
GREEN VIRTIGO
360
230
370
420
535
JU 04
Disegni Tecnici
Technical Drawings
Accessori di completamento
Accesories available
Bidet carenato / Back to wall bidet
Bidet monoforo carenato
Back to wall bidet with single tap hole
- Sifone per bidet da 1 SIF 125
- Trap for bidet 1 SIF 125
- Scatola viti di fissaggio F88
Set of fixing screw F88
1/4
1/4
- Piletta di scarico “shut rapid”
o “free flow” PLCR - (cromo)
- Pop-up waste “shut rapid”
or “free flow” PLCR - (crome)
- Piletta di scarico “shut rapid”
o “free flow” PLCE - (ceramica)
- Pop-up waste “shut rapid”
or “free flow” PLCE - (ceramic)
Juniper
170
110
370
420
535
bianco
nero
grafite
narciso
caramello
bianco matt
antracite matt
rubino
nero matt
moka matt
menta
tela matt
sabbia matt
capri
cemento matt
mirto matt
JU01
Vaso carenato con scarico a vortice “Green Vertigo”.
Scarico a parete o a pavimento
traslato con sistema “Renovate System”,
curva tecnica disponibile su richiesta.
Back to wall WC with vortex flush “Green Vertigo”
Wall or floor outlet with “Renovate System”
by curved pipe supplied on demand.

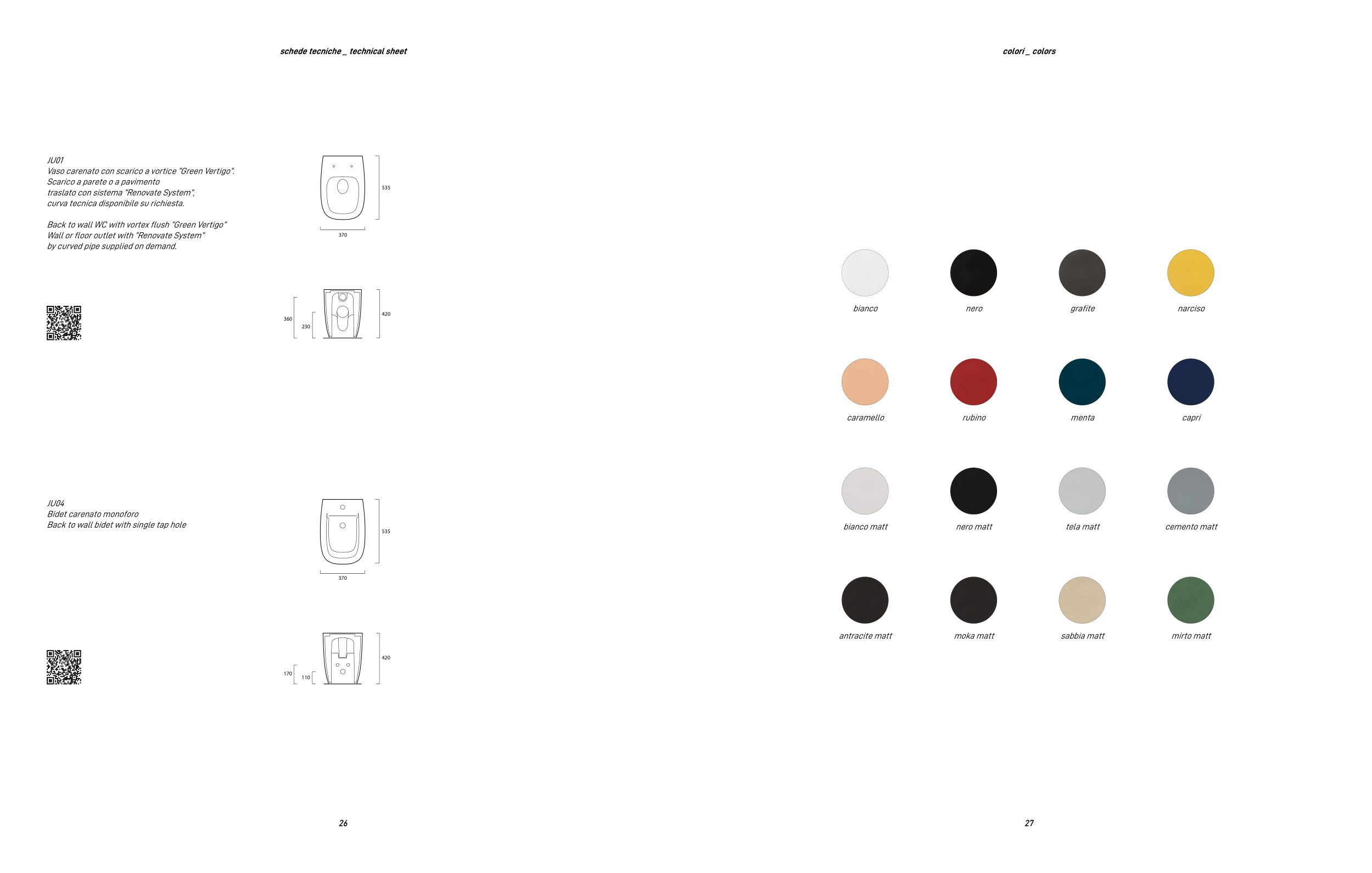

schede tecniche _ technical sheet
colori _ colors
JU04
Bidet carenato monoforo
Back to wall bidet with single tap hole
