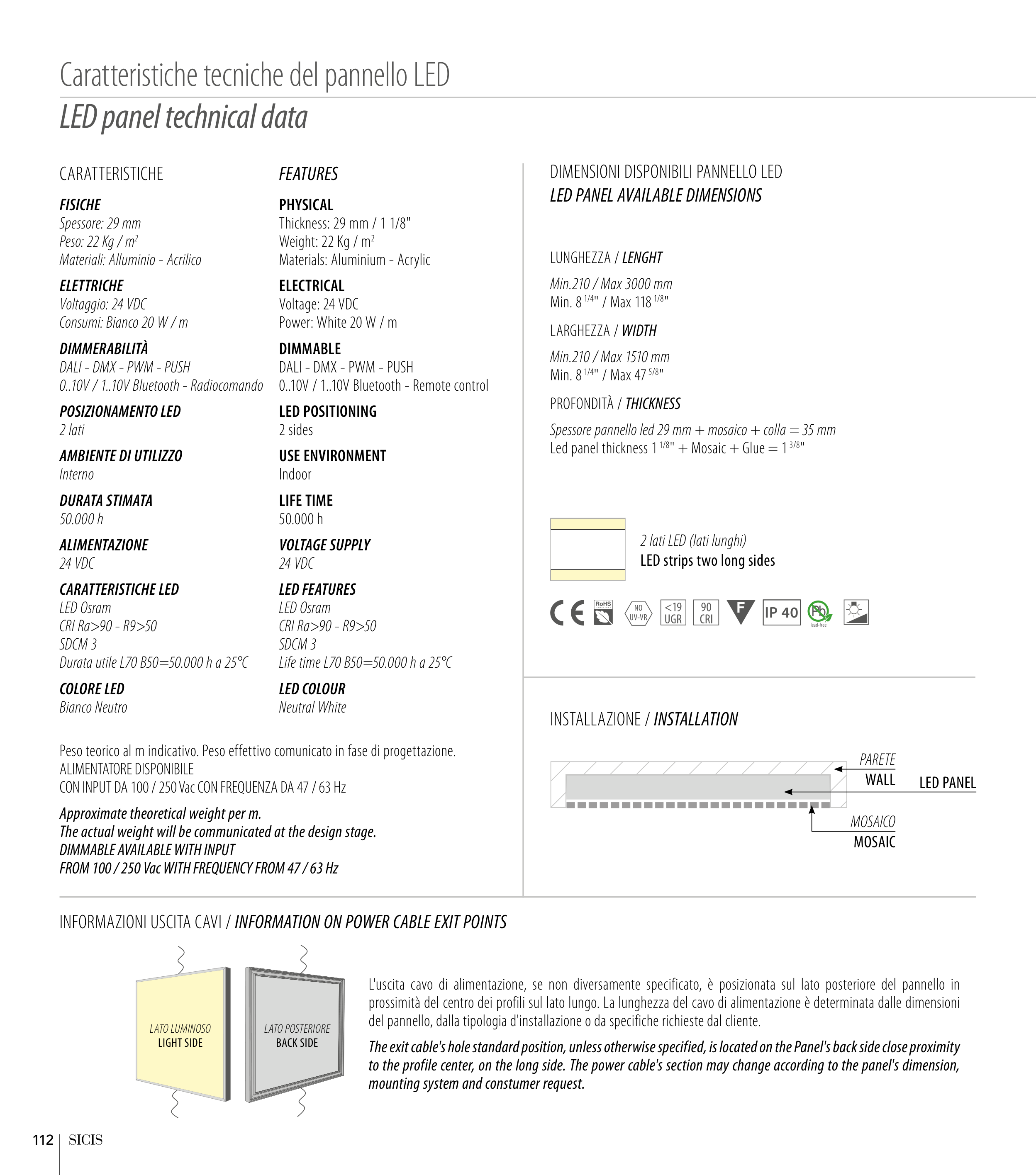

Caratteristiche tecniche del pannello LED
LED panel technical data
Peso teorico al m indicativo. Peso effettivo comunicato in fase di progettazione.
ALIMENTATORE DISPONIBILE
CON INPUT DA 100 / 250 Vac CON FREQUENZA DA 47 / 63 Hz
Approximate theoretical weight per m.
The actual weight will be communicated at the design stage.
DIMMABLE AVAILABLE WITH INPUT
FROM 100 / 250 Vac WITH FREQUENCY FROM 47 / 63 Hz
L'uscita cavo di alimentazione, se non diversamente specificato, è posizionata sul lato posteriore del pannello in
prossimità del centro dei profili sul lato lungo. La lunghezza del cavo di alimentazione è determinata dalle dimensioni
del pannello, dalla tipologia d'installazione o da specifiche richieste dal cliente.
The exit cable's hole standard position, unless otherwise specified, is located on the Panel's back side close proximity
to the profile center, on the long side. The power cable's section may change according to the panel's dimension,
mounting system and constumer request.
CARATTERISTICHE
FISICHE
Spessore: 29 mm
Peso: 22 Kg / m2
Materiali: Alluminio - Acrilico
ELETTRICHE
Voltaggio: 24 VDC
Consumi: Bianco 20 W / m
DIMMERABILITÀ
DALI - DMX - PWM - PUSH
0..10V / 1..10V Bluetooth - Radiocomando
POSIZIONAMENTO LED
2 lati
AMBIENTE DI UTILIZZO
Interno
DURATA STIMATA
50.000 h
ALIMENTAZIONE
24 VDC
CARATTERISTICHE LED
LED Osram
CRI Ra>90 - R9>50
SDCM 3
Durata utile L70 B50=50.000 h a 25°C
COLORE LED
Bianco Neutro
DIMENSIONI DISPONIBILI PANNELLO LED
LED PANEL AVAILABLE DIMENSIONS
LUNGHEZZA / LENGHT
Min.210 / Max 3000 mm
Min. 8 1/4" / Max 118 1/8"
LARGHEZZA / WIDTH
Min.210 / Max 1510 mm
Min. 8 1/4" / Max 47 5/8"
PROFONDITÀ / THICKNESS
Spessore pannello led 29 mm + mosaico + colla = 35 mm
Led panel thickness 1 1/8" + Mosaic + Glue = 1 3/8"
INFORMAZIONI USCITA CAVI / INFORMATION ON POWER CABLE EXIT POINTS
FEATURES
PHYSICAL
Thickness: 29 mm / 1 1/8"
Weight: 22 Kg / m2
Materials: Aluminium - Acrylic
ELECTRICAL
Voltage: 24 VDC
Power: White 20 W / m
DIMMABLE
DALI - DMX - PWM - PUSH
0..10V / 1..10V Bluetooth - Remote control
LED POSITIONING
2 sides
USE ENVIRONMENT
Indoor
LIFE TIME
50.000 h
VOLTAGE SUPPLY
24 VDC
LED FEATURES
LED Osram
CRI Ra>90 - R9>50
SDCM 3
Life time L70 B50=50.000 h a 25°C
LED COLOUR
Neutral White
2 lati LED (lati lunghi)
LED strips two long sides
INSTALLAZIONE / INSTALLATION
PARETE
WALL
MOSAICO
MOSAIC
LED PANEL
LATO LUMINOSO
LIGHT SIDE
LATO POSTERIORE
BACK SIDE
