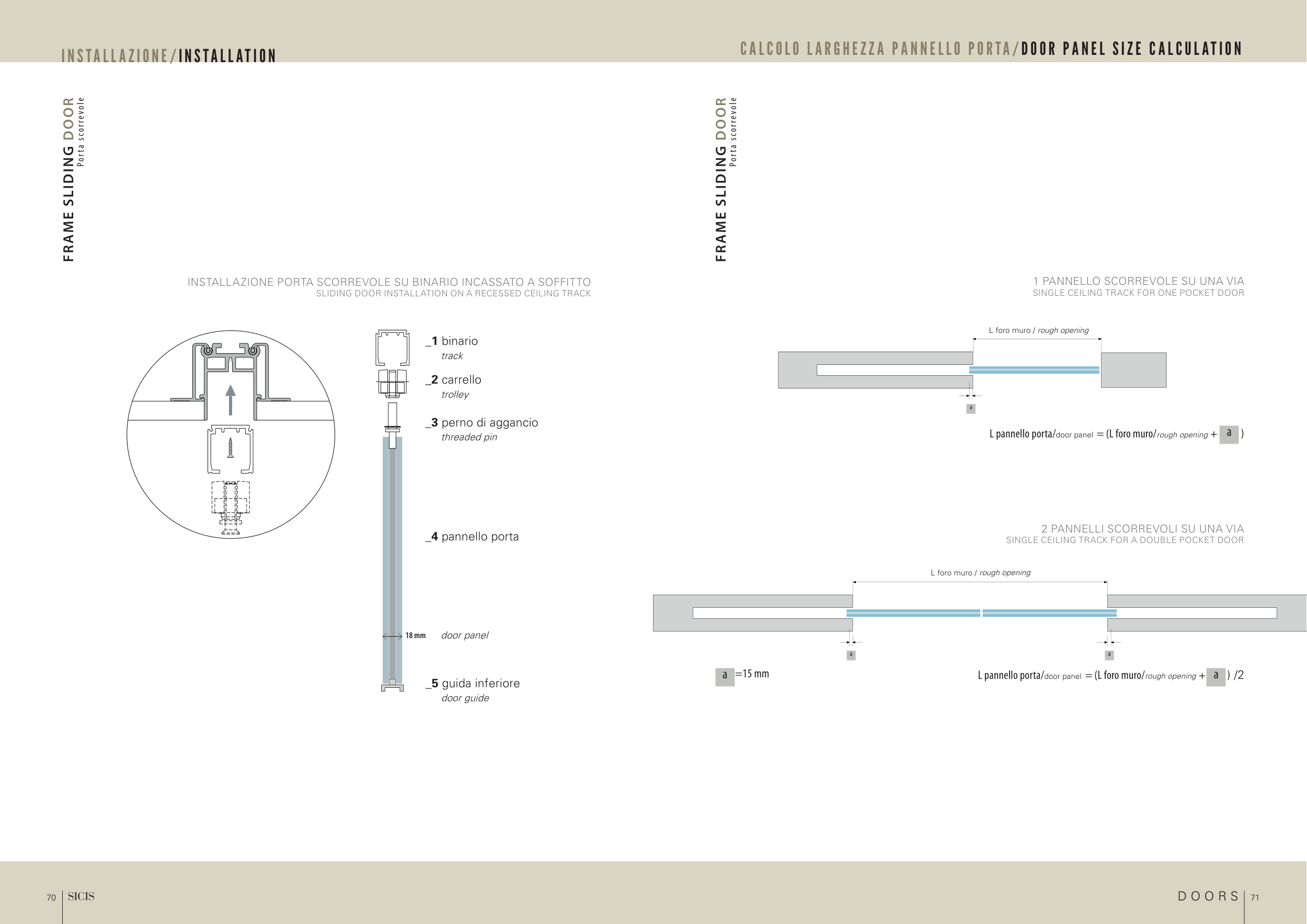

INSTALLAZIONE PORTA SCORREVOLE SU BINARIO INCASSATO A SOFFITTO
SLIDING DOOR INSTALLATION ON A RECESSED CEILING TRACK
18 mm
a
a
L foro muro / rough opening
a
a =15 mm
L pannello porta/door panel = (L foro muro/rough opening + )
a
L foro muro / rough opening
L pannello porta/door panel = (L foro muro/rough opening + ) /2
a
CALCOLO LARGHEZZA PANNELLO PORTA/DOOR PANEL SIZE CALCULATION
INSTALLAZIONE/INSTALLATION
Por ta scorrevole
FRAME SLIDING DOOR
Por ta scorrevole
FRAME SLIDING DOOR
2 PANNELLI SCORREVOLI SU UNA VIA
SINGLE CEILING TRACK FOR A DOUBLE POCKET DOOR
1 PANNELLO SCORREVOLE SU UNA VIA
SINGLE CEILING TRACK FOR ONE POCKET DOOR
_1 binario
_2 carrello
_3 perno di aggancio
_4 pannello porta
_5 guida inferiore
track
trolley
threaded pin
door panel
door guide
