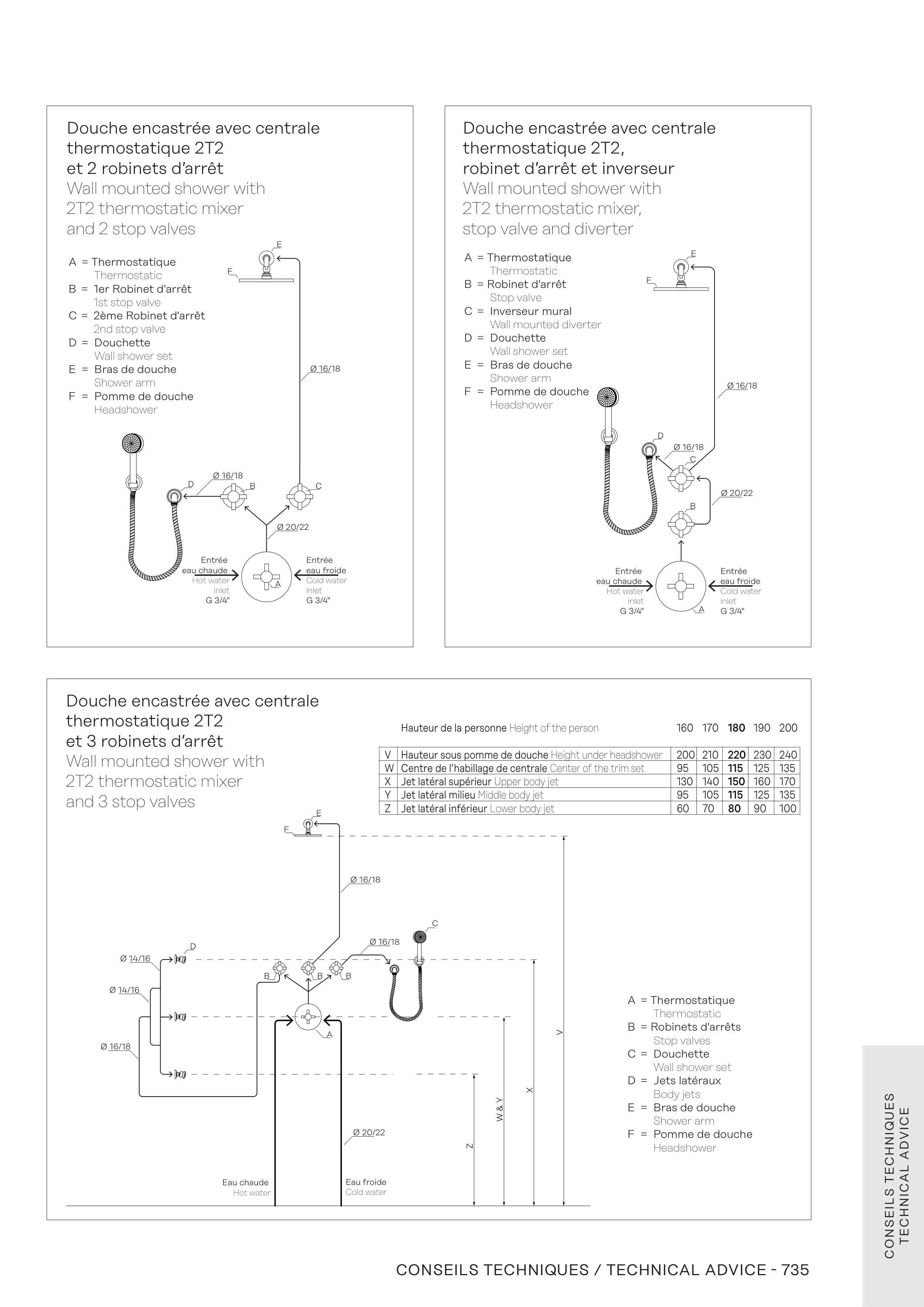

Douche encastrée avec centrale
thermostatique 2T2
et 3 robinets d’arrêt
Wall mounted shower with
2T2 thermostatic mixer
and 3 stop valves
Hauteur de la personne Height of the person
Hauteur sous pomme de douche Height under headshower
Centre de l’habillage de centrale Center of the trim set
Jet latéral supérieur Upper body jet
Jet latéral milieu Middle body jet
Jet latéral inférieur Lower body jet
V
W
X
Y
Z
160
200
95
130
95
60
170
210
105
140
105
70
180
220
115
150
115
80
190
230
125
160
125
90
200
240
135
170
135
100
A = Thermostatique
Thermostatic
B = Robinets d'arrêts
Stop valves
C = Douchette
Wall shower set
D = Jets latéraux
Body jets
E = Bras de douche
Shower arm
F = Pomme de douche
Headshower
Eau froide
Cold water
Eau chaude
Hot water
Z
V
X
W & Y
A
C
E
D
Ø 14/16
Ø 16/18
Ø 14/16
Ø 16/18
A
B
D
C
E
A = Thermostatique
Thermostatic
B = 1er Robinet d'arrêt
1st stop valve
C = 2ème Robinet d'arrêt
2nd stop valve
D = Douchette
Wall shower set
E = Bras de douche
Shower arm
F = Pomme de douche
Headshower
Douche encastrée avec centrale
thermostatique 2T2
et 2 robinets d’arrêt
Wall mounted shower with
2T2 thermostatic mixer
and 2 stop valves
Douche encastrée avec centrale
thermostatique 2T2,
robinet d’arrêt et inverseur
Wall mounted shower with
2T2 thermostatic mixer,
stop valve and diverter
Entrée
eau froide
Cold water
inlet
G 3/4"
Entrée
eau chaude
Hot water
inlet
G 3/4"
Ø 20/22
Ø 16/18
Ø 16/18
Ø 20/22
Entrée
eau froide
Cold water
inlet
G 3/4"
Entrée
eau chaude
Hot water
inlet
G 3/4"
E
D
C
B
A
A = Thermostatique
Thermostatic
B = Robinet d'arrêt
Stop valve
C = Inverseur mural
Wall mounted diverter
D = Douchette
Wall shower set
E = Bras de douche
Shower arm
F = Pomme de douche
Headshower
Ø 16/18
Ø 16/18
Ø 20/22
F
F
F
B
B
B
Ø 16/18
CONSEILS TECHNIQUES
TECHNICAL ADVICE
