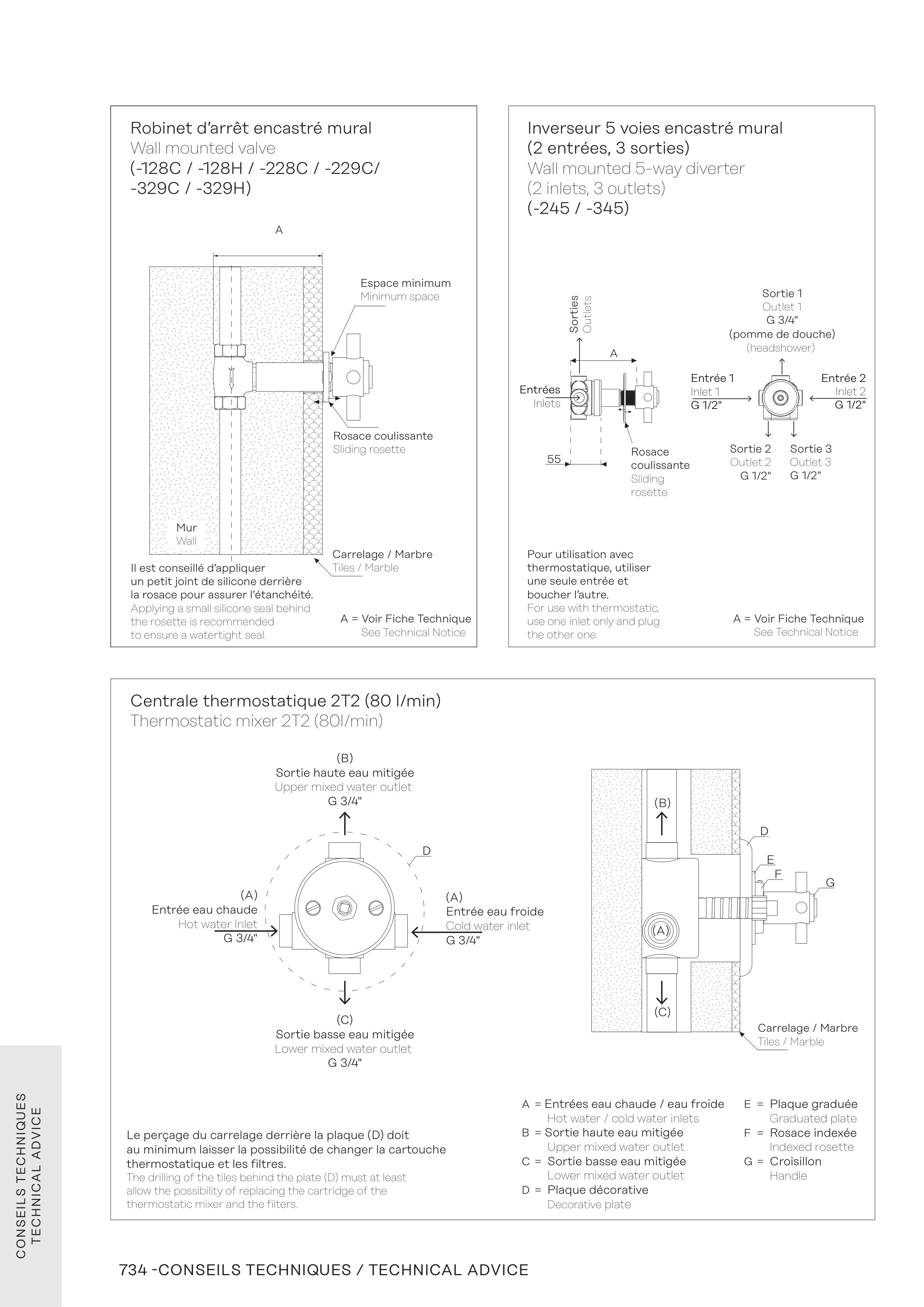

Robinet d’arrêt encastré mural
Wall mounted valve
(-128C / -128H / -228C / -229C/
-329C / -329H)
A = Voir Fiche Technique
See Technical Notice
Carrelage / Marbre
Tiles / Marble
A
Il est conseillé d’appliquer
un petit joint de silicone derrière
la rosace pour assurer l’étanchéité.
Applying a small silicone seal behind
the rosette is recommended
to ensure a watertight seal.
Espace minimum
Minimum space
Mur
Wall
Rosace coulissante
Sliding rosette
Inverseur 5 voies encastré mural
(2 entrées, 3 sorties)
Wall mounted 5-way diverter
(2 inlets, 3 outlets)
(-245 / -345)
A
Sortie 2
Outlet 2
G 1/2"
(pomme de douche)
(headshower)
Entrée 2
Inlet 2
G 1/2"
Entrée 1
Inlet 1
G 1/2"
55
Sorties
Outlets
Pour utilisation avec
thermostatique, utiliser
une seule entrée et
boucher l’autre.
For use with thermostatic,
use one inlet only and plug
the other one.
Rosace
coulissante
Sliding
rosette
Sortie 3
Outlet 3
G 1/2"
Sortie 1
Outlet 1
G 3/4"
A = Voir Fiche Technique
See Technical Notice
Entrées
Inlets
(A)
Entrée eau froide
Cold water inlet
G 3/4"
(A)
Entrée eau chaude
Hot water Inlet
G 3/4"
(B)
Sortie haute eau mitigée
Upper mixed water outlet
G 3/4"
Carrelage / Marbre
Tiles / Marble
(C)
Sortie basse eau mitigée
Lower mixed water outlet
G 3/4"
A = Entrées eau chaude / eau froide
Hot water / cold water inlets
B = Sortie haute eau mitigée
Upper mixed water outlet
C = Sortie basse eau mitigée
Lower mixed water outlet
D = Plaque décorative
Decorative plate
E = Plaque graduée
Graduated plate
F = Rosace indexée
Indexed rosette
G = Croisillon
Handle
Centrale thermostatique 2T2 (80 l/min)
Thermostatic mixer 2T2 (80l/min)
Le perçage du carrelage derrière la plaque (D) doit
au minimum laisser la possibilité de changer la cartouche
thermostatique et les filtres.
The drilling of the tiles behind the plate (D) must at least
allow the possibility of replacing the cartridge of the
thermostatic mixer and the filters.
(C)
(B)
D
G
E
F
D
(A)
CONSEILS TECHNIQUES
TECHNICAL ADVICE
734 -CONSEILS TECHNIQUES / TECHNICAL ADVICE
