ø30
121
100
42
121
300
350
500
800
1000
1200
460
500
660
960
1160
1360
70
Posizione
grani
Grub screws
position

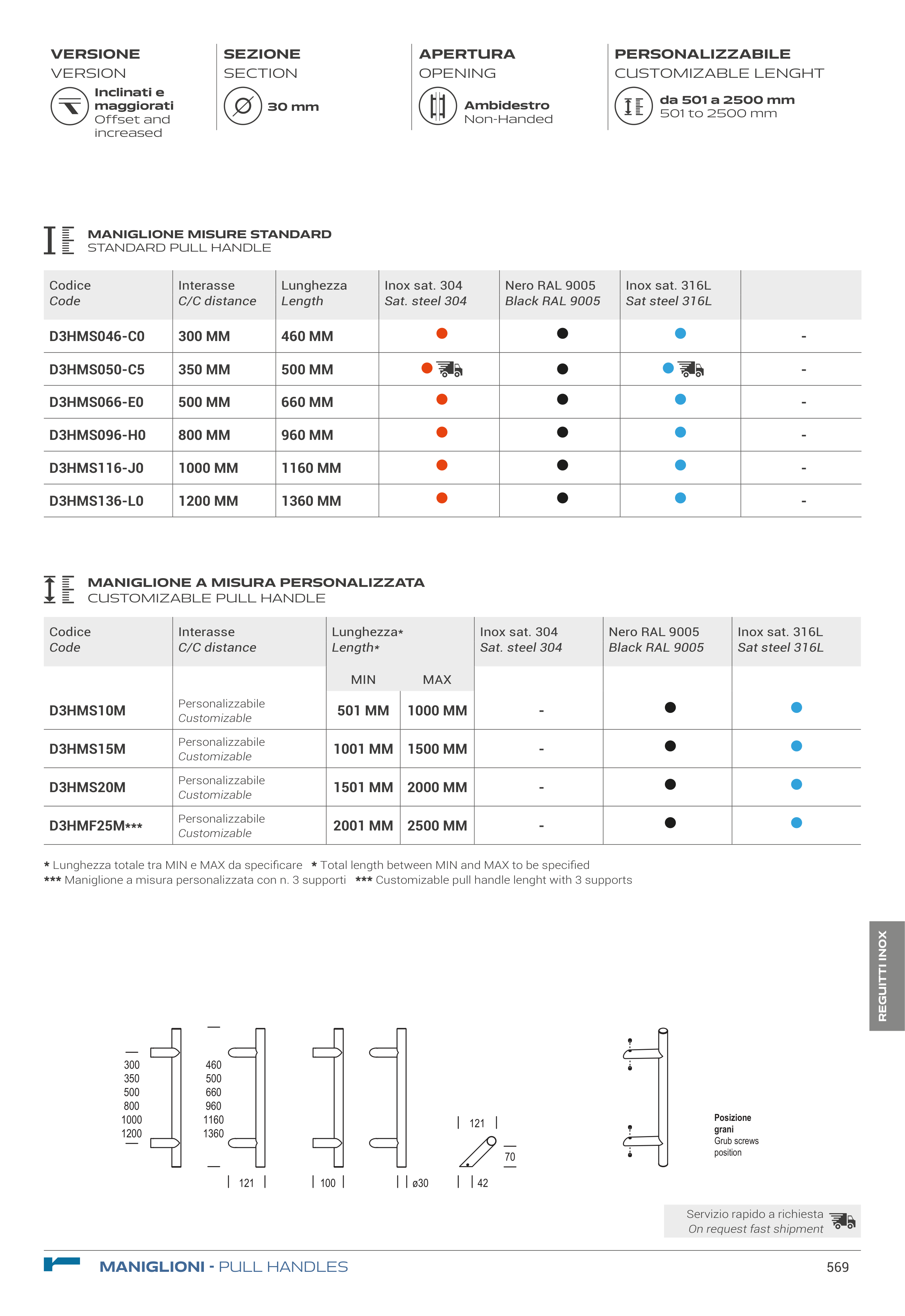

MANIGLIONE MISURE STANDARD
STANDARD PULL HANDLE
MANIGLIONI - PULL HANDLES
REGUITTI INOX
569
Codice
Interasse
Lunghezza
Inox sat. 304
Nero RAL 9005
Inox sat. 316L
Code
C/C distance
Length
Sat. steel 304
Black RAL 9005
Sat steel 316L
D3HMS046-C0
300 MM
460 MM
-
D3HMS050-C5
350 MM
500 MM
-
D3HMS066-E0
500 MM
660 MM
-
D3HMS096-H0
800 MM
960 MM
-
D3HMS116-J0
1000 MM
1160 MM
-
D3HMS136-L0
1200 MM
1360 MM
-
Codice
Interasse
Lunghezza*
Inox sat. 304
Nero RAL 9005
Inox sat. 316L
Code
C/C distance
Length*
Sat. steel 304
Black RAL 9005
Sat steel 316L
MIN
MAX
D3HMS10M
Personalizzabile
Customizable
501 MM
1000 MM
-
D3HMS15M
Personalizzabile
Customizable
1001 MM
1500 MM
-
D3HMS20M
Personalizzabile
Customizable
1501 MM
2000 MM
-
D3HMF25M***
Personalizzabile
Customizable
2001 MM
2500 MM
-
30 mm
VERSIONE
VERSION
SEZIONE
SECTION
APERTURA
OPENING
Inclinati e
maggiorati
Offset and
increased
Ambidestro
Non-Handed
PERSONALIZZABILE
CUSTOMIZABLE LENGHT
da 501 a 2500 mm
501 to 2500 mm
MANIGLIONE A MISURA PERSONALIZZATA
CUSTOMIZABLE PULL HANDLE
* Lunghezza totale tra MIN e MAX da specifi care * Total length between MIN and MAX to be specifi ed
*** Maniglione a misura personalizzata con n. 3 supporti *** Customizable pull handle lenght with 3 supports
Servizio rapido a richiesta
On request fast shipment
