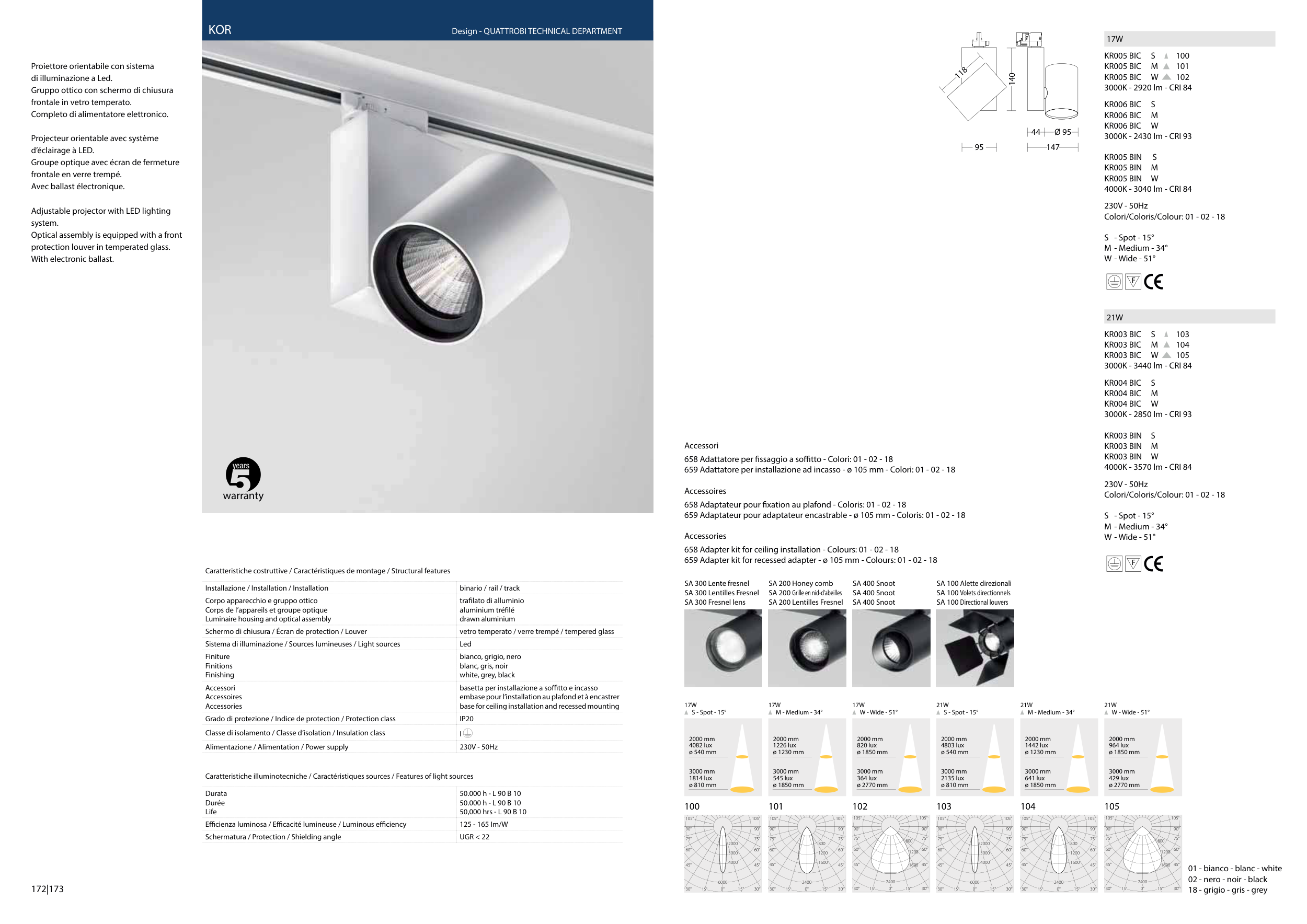

Proiettore orientabile con sistema
di illuminazione a Led.
Gruppo ottico con schermo di chiusura
frontale in vetro temperato.
Completo di alimentatore elettronico.
Projecteur orientable avec système
d’éclairage à LED.
Groupe optique avec écran de fermeture
frontale en verre trempé.
Avec ballast électronique.
Adjustable projector with LED lighting
system.
Optical assembly is equipped with a front
protection louver in temperated glass.
With electronic ballast.
Caratteristiche costruttive / Caractéristiques de montage / Structural features
Installazione / Installation / Installation
binario / rail / track
Corpo apparecchio e gruppo ottico
Corps de l’appareils et groupe optique
Luminaire housing and optical assembly
trafilato di alluminio
aluminium tréfilé
drawn aluminium
Schermo di chiusura / Écran de protection / Louver
vetro temperato / verre trempé / tempered glass
Sistema di illuminazione / Sources lumineuses / Light sources
Led
Finiture
Finitions
Finishing
bianco, grigio, nero
blanc, gris, noir
white, grey, black
Accessori
Accessoires
Accessories
basetta per installazione a soffitto e incasso
embase pour l’installation au plafond et à encastrer
base for ceiling installation and recessed mounting
Grado di protezione / Indice de protection / Protection class
IP20
Classe di isolamento / Classe d’isolation / Insulation class
I
Alimentazione / Alimentation / Power supply
230V - 50Hz
Caratteristiche illuminotecniche / Caractéristiques sources / Features of light sources
Durata
Durée
Life
50.000 h - L 90 B 10
50.000 h - L 90 B 10
50,000 hrs - L 90 B 10
Efficienza luminosa / Efficacité lumineuse / Luminous efficiency
125 - 165 Im/W
Schermatura / Protection / Shielding angle
UGR < 22
KOR
Design - QUATTROBI TECHNICAL DEPARTMENT
warranty
172|173
KR005 BIC S 100
KR005 BIC M 101
KR005 BIC W
102
3000K - 2920 lm - CRI 84
KR006 BIC S
KR006 BIC M
KR006 BIC W
3000K - 2430 lm - CRI 93
KR005 BIN
S
KR005 BIN M
KR005 BIN W
4000K - 3040 lm - CRI 84
230V - 50Hz
Colori/Coloris/Colour: 01 - 02 - 18
S - Spot - 15°
M - Medium - 34°
W - Wide - 51°
F
KR003 BIC S 103
KR003 BIC M 104
KR003 BIC W
105
3000K - 3440 lm - CRI 84
KR004 BIC S
KR004 BIC M
KR004 BIC W
3000K - 2850 lm - CRI 93
KR003 BIN S
KR003 BIN M
KR003 BIN W
4000K - 3570 lm - CRI 84
230V - 50Hz
Colori/Coloris/Colour: 01 - 02 - 18
S - Spot - 15°
M - Medium - 34°
W - Wide - 51°
F
17W
21W
140
44
95
147
118
Accessori
658 Adattatore per fissaggio a soffitto - Colori: 01 - 02 - 18
659 Adattatore per installazione ad incasso - ø 105 mm - Colori: 01 - 02 - 18
Accessoires
658 Adaptateur pour fixation au plafond - Coloris: 01 - 02 - 18
659 Adaptateur pour adaptateur encastrable - ø 105 mm - Coloris: 01 - 02 - 18
Accessories
658 Adapter kit for ceiling installation - Colours: 01 - 02 - 18
659 Adapter kit for recessed adapter - ø 105 mm - Colours: 01 - 02 - 18
01 - bianco - blanc - white
02 - nero - noir - black
18 - grigio - gris - grey
Ø 95
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
2000
3000
4000
6000
30°
15°
15°
0°
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
2000
3000
4000
6000
30°
15°
15°
0°
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
800
1200
1600
2400
30°
15°
15°
0°
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
800
1200
1600
2400
30°
15°
15°
0°
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
800
1200
2400
30°
15°
15°
0°
1600
30°
45°
60°
75°
90°
105°
45°
60°
75°
90°
105°
800
1200
2400
30°
15°
15°
0°
1600
100
101
102
103
104
105
17W
S - Spot - 15°
17W
M - Medium - 34°
17W
W - Wide - 51°
21W
S - Spot - 15°
21W
M - Medium - 34°
21W
W - Wide - 51°
2000 mm
4082 lux
ø 540 mm
2000 mm
1226 lux
ø 1230 mm
2000 mm
820 lux
ø 1850 mm
2000 mm
4803 lux
ø 540 mm
2000 mm
1442 lux
ø 1230 mm
2000 mm
964 lux
ø 1850 mm
3000 mm
1814 lux
ø 810 mm
3000 mm
545 lux
ø 1850 mm
3000 mm
364 lux
ø 2770 mm
3000 mm
2135 lux
ø 810 mm
3000 mm
641 lux
ø 1850 mm
3000 mm
429 lux
ø 2770 mm
SA 300 Lente fresnel
SA 300 Lentilles Fresnel
SA 300 Fresnel lens
SA 200 Honey comb
SA 200 Grille en nid-d'abeilles
SA 200 Lentilles Fresnel
SA 400 Snoot
SA 400 Snoot
SA 400 Snoot
SA 100 Alette direzionali
SA 100 Volets directionnels
SA 100 Directional louvers
