Modulo lineare magnetico con sistema
di illuminazione a Led.
Module linéaire magnétique avec système
d’éclairage à LED.
Linear magnetic module with LED lighting
system.

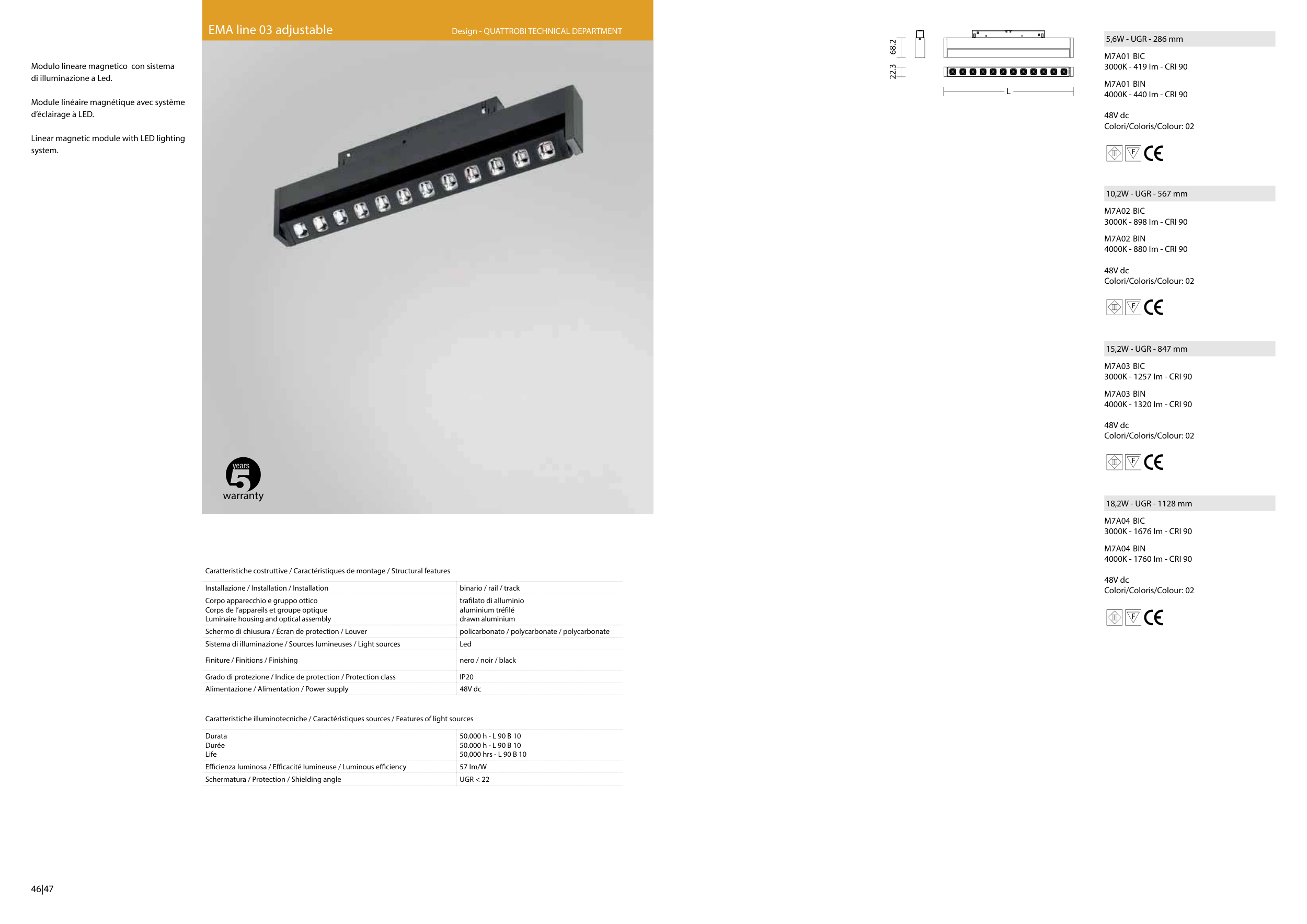

EMA line 03 adjustable
Design - QUATTROBI TECHNICAL DEPARTMENT
warranty
46|47
Caratteristiche costruttive / Caractéristiques de montage / Structural features
Installazione / Installation / Installation
binario / rail / track
Corpo apparecchio e gruppo ottico
Corps de l’appareils et groupe optique
Luminaire housing and optical assembly
trafilato di alluminio
aluminium tréfilé
drawn aluminium
Schermo di chiusura / Écran de protection / Louver
policarbonato / polycarbonate / polycarbonate
Sistema di illuminazione / Sources lumineuses / Light sources
Led
Finiture / Finitions / Finishing
nero / noir / black
Grado di protezione / Indice de protection / Protection class
IP20
Alimentazione / Alimentation / Power supply
48V dc
Caratteristiche illuminotecniche / Caractéristiques sources / Features of light sources
Durata
Durée
Life
50.000 h - L 90 B 10
50.000 h - L 90 B 10
50,000 hrs - L 90 B 10
Efficienza luminosa / Efficacité lumineuse / Luminous efficiency
57 Im/W
Schermatura / Protection / Shielding angle
UGR < 22
5,6W - UGR - 286 mm
10,2W - UGR - 567 mm
M7A01 BIC
3000K - 419 Im - CRI 90
M7A01 BIN
4000K - 440 Im - CRI 90
48V dc
Colori/Coloris/Colour: 02
M7A02 BIC
3000K - 898 Im - CRI 90
M7A02 BIN
4000K - 880 Im - CRI 90
48V dc
Colori/Coloris/Colour: 02
15,2W - UGR - 847 mm
18,2W - UGR - 1128 mm
M7A03 BIC
3000K - 1257 Im - CRI 90
M7A03 BIN
4000K - 1320 Im - CRI 90
48V dc
Colori/Coloris/Colour: 02
M7A04 BIC
3000K - 1676 Im - CRI 90
M7A04 BIN
4000K - 1760 Im - CRI 90
48V dc
Colori/Coloris/Colour: 02
F
F
F
F
68.2
22.3
L
