Apparecchio con sistema di illuminazione
a Led.
Sistema modulare.
Installazione a incasso.
Bordo esterno con battuta.
Schermo di chiusura frontale a filo
apparecchio.
Staffe di fissaggio su cartongesso.
Completo di alimentatore elettronico.
Appareil avec système d’éclairage à LED.
Sistème a modules.
Installation à encastrement.
Bord extérieur avec edge.
Écran de fermeture frontal à fleur de
l’appareil.
Étrier pour la fixation dans le placoplâtre.
Avec ballast électronique.
Luminaire with LED lighting system.
Modular systems.
Recessed installation.
Outer edge with profile.
Front louver flush the luminaire.
Bracket for plasterboard mounting.
With electronic ballast.
Caratteristiche costruttive / Caractéristiques de montage / Structural features
Installazione / Installation / Installation
incasso / encastrement / recessed
Gruppo ottico
Groupe optique
Optical assembly
trafilato di alluminio
aluminium tréfilé
drawn aluminium
Schermo di chiusura / Écran de protection / Louver
policarbonato / polycarbonate / polycarbonate
Sistema di illuminazione / Sources lumineuses / Light sources
Led
Finiture / Finitions / Finishing
bianco, grigio / blanc, gris / white, grey
Grado di protezione / Indice de protection / Protection class
IP40
Classe di isolamento / Classe d’isolation / Insulation class
I
Alimentazione / Alimentation / Power supply
230V - 50Hz
Caratteristiche illuminotecniche / Caractéristiques sources / Features of light sources
Durata
Durée
Life
50.000 h - L 90 B 10
50.000 h - L 90 B 10
50,000 hrs - L 90 B 10
Efficienza luminosa / Efficacité lumineuse / Luminous efficiency
120 Im/W
Schermatura / Protection / Shielding angle
UGR < 22
warranty

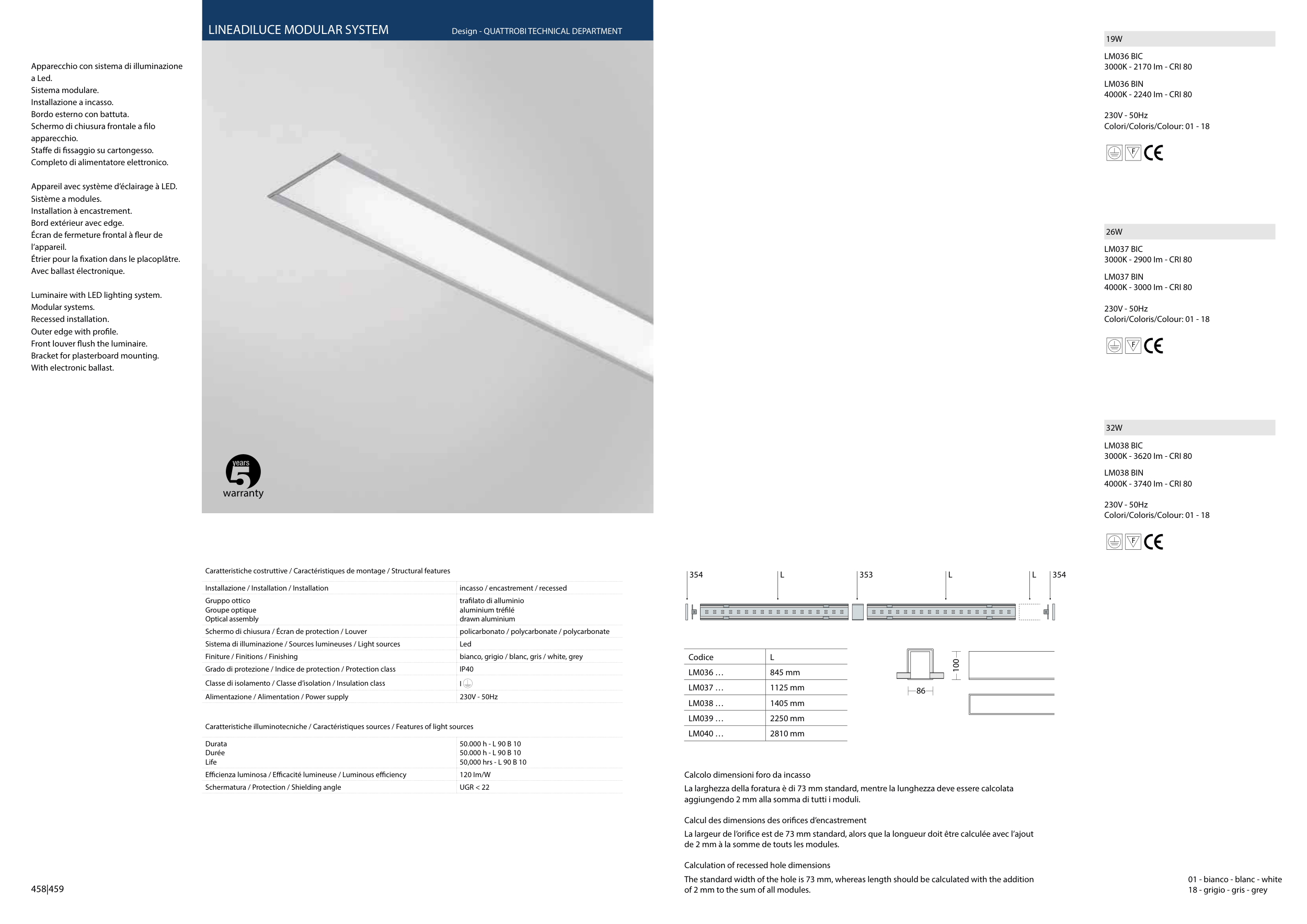

LINEADILUCE MODULAR SYSTEM
458|459
19W
26W
32W
LM036 BIC
3000K - 2170 Im - CRI 80
LM036 BIN
4000K - 2240 Im - CRI 80
230V - 50Hz
Colori/Coloris/Colour: 01 - 18
F
LM037 BIC
3000K - 2900 Im - CRI 80
LM037 BIN
4000K - 3000 Im - CRI 80
230V - 50Hz
Colori/Coloris/Colour: 01 - 18
F
LM038 BIC
3000K - 3620 Im - CRI 80
LM038 BIN
4000K - 3740 Im - CRI 80
230V - 50Hz
Colori/Coloris/Colour: 01 - 18
F
Codice
L
LM036 …
845 mm
LM037 …
1125 mm
LM038 …
1405 mm
LM039 …
2250 mm
LM040 …
2810 mm
354
354
353
L
L
L
Calcolo dimensioni foro da incasso
La larghezza della foratura è di 73 mm standard, mentre la lunghezza deve essere calcolata
aggiungendo 2 mm alla somma di tutti i moduli.
Calcul des dimensions des orifices d’encastrement
La largeur de l’orifice est de 73 mm standard, alors que la longueur doit être calculée avec l’ajout
de 2 mm à la somme de touts les modules.
Calculation of recessed hole dimensions
The standard width of the hole is 73 mm, whereas length should be calculated with the addition
of 2 mm to the sum of all modules.
100
86
01 - bianco - blanc - white
18 - grigio - gris - grey
Design - QUATTROBI TECHNICAL DEPARTMENT
