proled.com
781
PWM DIMMERS + CONTROLS
4.4
CONTROLS | POWER SUPPLIES | ACCESSORIES
DMX Kabel:
Seite 894
DMX cables:
page 894
Zubehör / Accessories

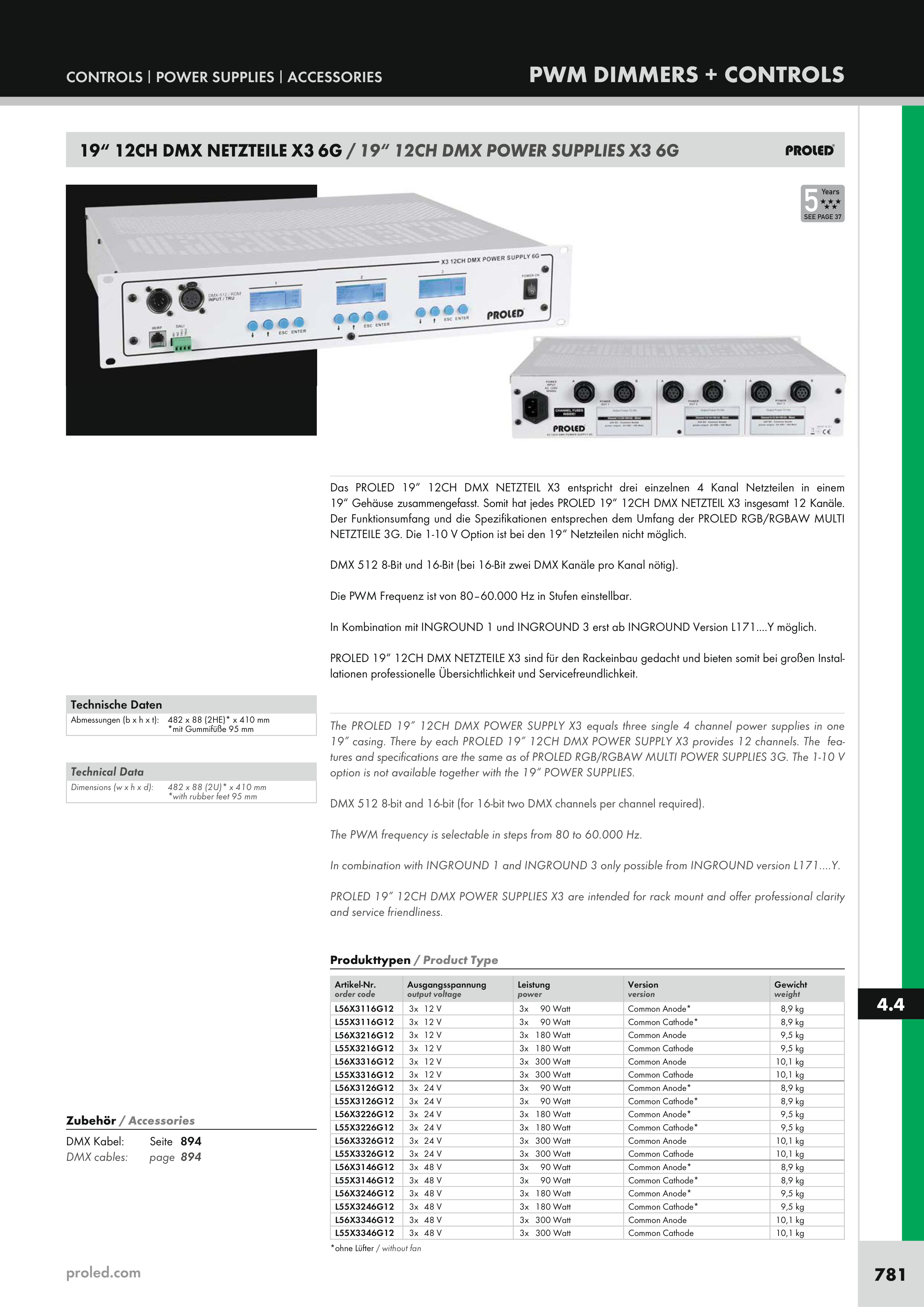

The PROLED 19” 12CH DMX POWER SUPPLY X3 equals three single 4 channel power supplies in one
19” casing. There by each PROLED 19” 12CH DMX POWER SUPPLY X3 provides 12 channels. The fea-
tures and specifications are the same as of PROLED RGB/RGBAW MULTI POWER SUPPLIES 3G. The 1-10 V
option is not available together with the 19“ POWER SUPPLIES.
DMX 512 8-bit and 16-bit (for 16-bit two DMX channels per channel required).
The PWM frequency is selectable in steps from 80 to 60.000 Hz.
In combination with INGROUND 1 and INGROUND 3 only possible from INGROUND version L171....Y.
PROLED 19” 12CH DMX POWER SUPPLIES X3 are intended for rack mount and offer professional clarity
and service friendliness.
Das PROLED 19“ 12CH DMX NETZTEIL X3 entspricht drei einzelnen 4 Kanal Netzteilen in einem
19“ Gehäuse zusammengefasst. Somit hat jedes PROLED 19“ 12CH DMX NETZTEIL X3 insgesamt 12 Kanäle.
Der Funktionsumfang und die Spezifikationen entsprechen dem Umfang der PROLED RGB/RGBAW MULTI
NETZTEILE 3G. Die 1-10 V Option ist bei den 19“ Netzteilen nicht möglich.
DMX 512 8-Bit und 16-Bit (bei 16-Bit zwei DMX Kanäle pro Kanal nötig).
Die PWM Frequenz ist von 80–60.000 Hz in Stufen einstellbar.
In Kombination mit INGROUND 1 und INGROUND 3 erst ab INGROUND Version L171....Y möglich.
PROLED 19“ 12CH DMX NETZTEILE X3 sind für den Rackeinbau gedacht und bieten somit bei großen Instal-
lationen professionelle Übersichtlichkeit und Servicefreundlichkeit.
Technische Daten
Abmessungen (b x h x t):
482 x 88 (2HE)* x 410 mm
*mit Gummifüße 95 mm
Technical Data
Dimensions (w x h x d):
482 x 88 (2U)* x 410 mm
*with rubber feet 95 mm
*ohne Lüfter / without fan
Produkttypen / Product Type
Artikel-Nr.
order code
Ausgangsspannung
output voltage
Leistung
power
Version
version
Gewicht
weight
L56X3116G12
3x 12 V
3x
90 Watt
Common Anode*
8,9 kg
L55X3116G12
3x 12 V
3x
90 Watt
Common Cathode*
8,9 kg
L56X3216G12
3x 12 V
3x 180 Watt
Common Anode
9,5 kg
L55X3216G12
3x 12 V
3x 180 Watt
Common Cathode
9,5 kg
L56X3316G12
3x 12 V
3x 300 Watt
Common Anode
10,1 kg
L55X3316G12
3x 12 V
3x 300 Watt
Common Cathode
10,1 kg
L56X3126G12
3x 24 V
3x
90 Watt
Common Anode*
8,9 kg
L55X3126G12
3x 24 V
3x
90 Watt
Common Cathode*
8,9 kg
L56X3226G12
3x 24 V
3x 180 Watt
Common Anode*
9,5 kg
L55X3226G12
3x 24 V
3x 180 Watt
Common Cathode*
9,5 kg
L56X3326G12
3x 24 V
3x 300 Watt
Common Anode
10,1 kg
L55X3326G12
3x 24 V
3x 300 Watt
Common Cathode
10,1 kg
L56X3146G12
3x 48 V
3x
90 Watt
Common Anode*
8,9 kg
L55X3146G12
3x 48 V
3x
90 Watt
Common Cathode*
8,9 kg
L56X3246G12
3x 48 V
3x 180 Watt
Common Anode*
9,5 kg
L55X3246G12
3x 48 V
3x 180 Watt
Common Cathode*
9,5 kg
L56X3346G12
3x 48 V
3x 300 Watt
Common Anode
10,1 kg
L55X3346G12
3x 48 V
3x 300 Watt
Common Cathode
10,1 kg
19“ 12CH DMX NETZTEILE X3 6G / 19“ 12CH DMX POWER SUPPLIES X3 6G
SEE PAGE 37
Years
