proled.com
713
INGROUNDS
3.4
OUTDOOR | UNDERWATER

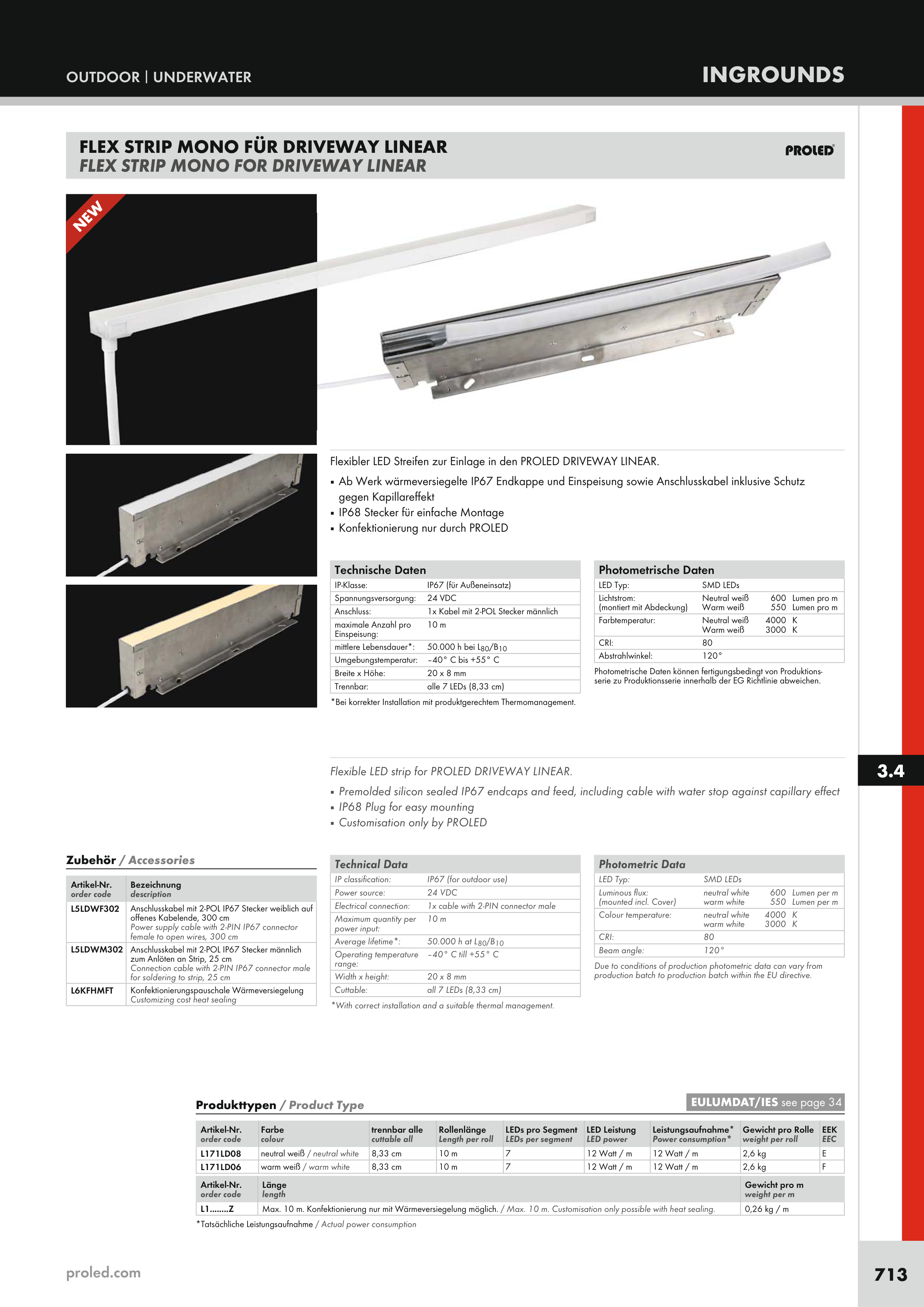

FLEX STRIP MONO FÜR DRIVEWAY LINEAR
FLEX STRIP MONO FOR DRIVEWAY LINEAR
NEW
Photometrische Daten
LED Typ:
SMD LEDs
Lichtstrom:
(montiert mit Abdeckung)
Neutral weiß
600 Lumen pro m
Warm weiß
550 Lumen pro m
Farbtemperatur:
Neutral weiß
4000 K
Warm weiß
3000 K
CRI:
80
Abstrahlwinkel:
120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Technische Daten
IP-Klasse:
IP67 (für Außeneinsatz)
Spannungsversorgung:
24 VDC
Anschluss:
1x Kabel mit 2-POL Stecker männlich
maximale Anzahl pro
Einspeisung:
10 m
mittlere Lebensdauer*:
50.000 h bei L80/B10
Umgebungstemperatur:
–40° C bis +55° C
Breite x Höhe:
20 x 8 mm
Trennbar:
alle 7 LEDs (8,33 cm)
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Photometric Data
LED Typ:
SMD LEDs
Luminous flux:
(mounted incl. Cover)
neutral white
600 Lumen per m
warm white
550 Lumen per m
Colour temperature:
neutral white
4000 K
warm white
3000 K
CRI:
80
Beam angle:
120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Technical Data
IP classification:
IP67 (for outdoor use)
Power source:
24 VDC
Electrical connection:
1x cable with 2-PIN connector male
Maximum quantity per
power input:
10 m
Average lifetime*:
50.000 h at L80/B10
Operating temperature
range:
–40° C till +55° C
Width x height:
20 x 8 mm
Cuttable:
all 7 LEDs (8,33 cm)
*With correct installation and a suitable thermal management.
Zubehör / Accessories
Artikel-Nr.
order code
Bezeichnung
description
L5LDWF302
Anschlusskabel mit 2-POL IP67 Stecker weiblich auf
offenes Kabelende, 300 cm
Power supply cable with 2-PIN IP67 connector
female to open wires, 300 cm
L5LDWM302 Anschlusskabel mit 2-POL IP67 Stecker männlich
zum Anlöten an Strip, 25 cm
Connection cable with 2-PIN IP67 connector male
for soldering to strip, 25 cm
L6KFHMFT
Konfektionierungspauschale Wärmeversiegelung
Customizing cost heat sealing
Flexible LED strip for PROLED DRIVEWAY LINEAR.
■ Premolded silicon sealed IP67 endcaps and feed, including cable with water stop against capillary effect
■ IP68 Plug for easy mounting
■ Customisation only by PROLED
Flexibler LED Streifen zur Einlage in den PROLED DRIVEWAY LINEAR.
■ Ab Werk wärmeversiegelte IP67 Endkappe und Einspeisung sowie Anschlusskabel inklusive Schutz
gegen Kapillareffekt
■ IP68 Stecker für einfache Montage
■ Konfektionierung nur durch PROLED
Produkttypen / Product Type
Artikel-Nr.
order code
Farbe
colour
trennbar alle
cuttable all
Rollenlänge
Length per roll
LEDs pro Segment
LEDs per segment
LED Leistung
LED power
Leistungsaufnahme*
Power consumption*
Gewicht pro Rolle
weight per roll
EEK
EEC
L171LD08
neutral weiß / neutral white
8,33 cm
10 m
7
12 Watt / m
12 Watt / m
2,6 kg
E
L171LD06
warm weiß / warm white
8,33 cm
10 m
7
12 Watt / m
12 Watt / m
2,6 kg
F
EULUMDAT/IES see page 34
*Tatsächliche Leistungsaufnahme / Actual power consumption
Artikel-Nr.
order code
Länge
length
Gewicht pro m
weight per m
L1........Z
Max. 10 m. Konfektionierung nur mit Wärmeversiegelung möglich. / Max. 10 m. Customisation only possible with heat sealing.
0,26 kg / m
