profilo di copertura
covering profile
profilo di copertura
covering profile
_Il pattino fissato a pavimento è realizzato in nylon nero ed è
regolabile tramite eccentrico.
3

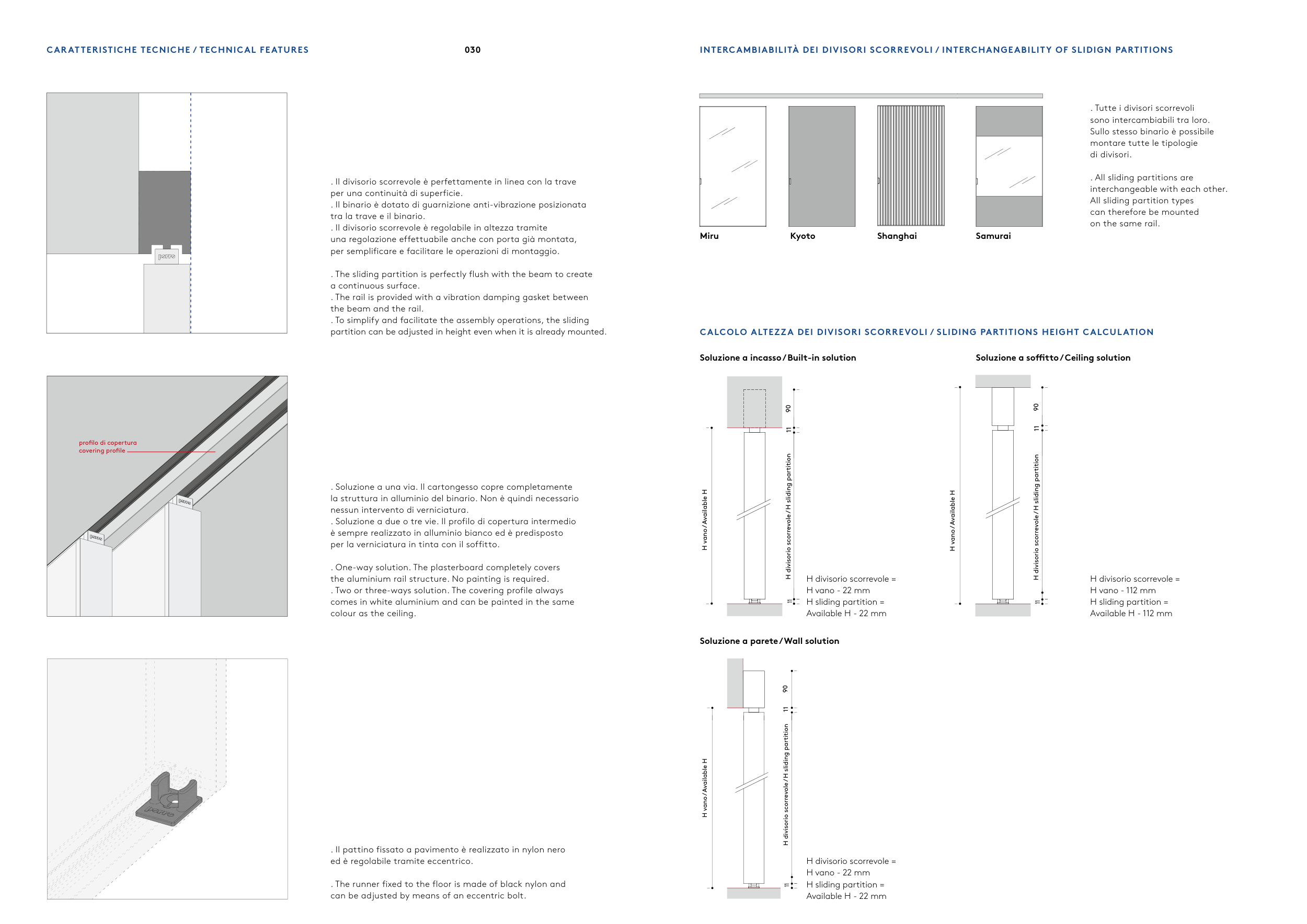

CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
. Il divisorio scorrevole è perfettamente in linea con la trave
per una continuità di superficie.
. Il binario è dotato di guarnizione anti-vibrazione posizionata
tra la trave e il binario.
. Il divisorio scorrevole è regolabile in altezza tramite
una regolazione effettuabile anche con porta già montata,
per semplificare e facilitare le operazioni di montaggio.
. The sliding partition is perfectly flush with the beam to create
a continuous surface.
. The rail is provided with a vibration damping gasket between
the beam and the rail.
. To simplify and facilitate the assembly operations, the sliding
partition can be adjusted in height even when it is already mounted.
. Soluzione a una via. Il cartongesso copre completamente
la struttura in alluminio del binario. Non è quindi necessario
nessun intervento di verniciatura.
. Soluzione a due o tre vie. Il profilo di copertura intermedio
è sempre realizzato in alluminio bianco ed è predisposto
per la verniciatura in tinta con il soffitto.
. One-way solution. The plasterboard completely covers
the aluminium rail structure. No painting is required.
. Two or three-ways solution. The covering profile always
comes in white aluminium and can be painted in the same
colour as the ceiling.
. Il pattino fissato a pavimento è realizzato in nylon nero
ed è regolabile tramite eccentrico.
. The runner fixed to the floor is made of black nylon and
can be adjusted by means of an eccentric bolt.
030
Intercambiabilità porte
Miru
Kyoto
Shanghai
Samurai
Calcolo altezza delle porte
Binario a parete
H. porta = H vano - 22 mm
H door = H ceiling - 22 mm
H divisorio scorrevole / H sliding partition
H vano / Available H
11
90
11
Tutte le porte sono intercambiabili tra
loro. Sullo stesso binario è possibile
montare tutte le tipologie di porte.
4
Intercambiabilità porte
Miru
Kyoto
Shanghai
Samurai
Calcolo altezza delle porte
Binario a parete
H. porta = H vano - 22 mm
H door = H ceiling - 22 mm
H divisorio scorrevole / H sliding partition
H vano / Available H
11
90
11
Tutte le porte sono intercambiabili tra
loro. Sullo stesso binario è possibile
montare tutte le tipologie di porte.
4
Intercambiabilità porte
Miru
Kyoto
Shanghai
Samurai
Calcolo altezza delle porte
Binario a parete
H. porta = H vano - 22 mm
H door = H ceiling - 22 mm
H divisorio scorrevole / H sliding partition
H vano / Available H
11
90
11
Tutte le porte sono intercambiabili tra
loro. Sullo stesso binario è possibile
montare tutte le tipologie di porte.
4
. Tutte i divisori scorrevoli
sono intercambiabili tra loro.
Sullo stesso binario è possibile
montare tutte le tipologie
di divisori.
. All sliding partitions are
interchangeable with each other.
All sliding partition types
can therefore be mounted
on the same rail.
INTERCAMBIABILITÀ DEI DIVISORI SCORREVOLI / INTERCHANGEABILITY OF SLIDIGN PARTITIONS
CALCOLO ALTEZZA DEI DIVISORI SCORREVOLI / SLIDING PARTITIONS HEIGHT CALCULATION
Soluzione a incasso / Built-in solution
Soluzione a soffitto / Ceiling solution
Intercambiabilità porte
Miru
Kyoto
Shanghai
Samurai
Calcolo altezza delle porte
Binario a parete
H. porta = H vano - 22 mm
H door = H ceiling - 22 mm
H divisorio scorrevole / H sliding partition
H vano / Available H
11
90
11
Tutte le porte sono intercambiabili tra
loro. Sullo stesso binario è possibile
montare tutte le tipologie di porte.
4
H divisorio scorrevole =
H vano - 22 mm
H sliding partition =
Available H - 22 mm
H divisorio scorrevole =
H vano - 22 mm
H sliding partition =
Available H - 22 mm
H divisorio scorrevole =
H vano - 112 mm
H sliding partition =
Available H - 112 mm
Binario a incasso
Binario a soffitto
11
90
11
11
90
11
H divisorio scorrevole / H sliding partition
H vano / Available H
H divisorio scorrevole / H sliding partition
H vano / Available H
Binario a incasso
Binario a soffitto
11
90
11
11
90
11
H divisorio scorrevole / H sliding partition
H vano / Available H
H divisorio scorrevole / H sliding partition
H vano / Available H
Miru
Kyoto
Shanghai
Samurai
Soluzione a parete / Wall solution
