Porta scorrevole Samurai
Caratteristiche tecniche
Dimensioni porta e maniglia
Altezza a misura
Min H. 2100 mm
Max H. 3000 mm
Larghezza a misura
Min L. 750 mm
Max L. 1500 mm
128
946
750
1500
11
2100
3000
Maniglia sempre nella stessa
finitura del telaio /
Dimensioni / Dimensions
L. 26,4 x H. 128 x P. mm
Le porte scorrevoli del sistema Glide - Kyoto sono
sempre realizzate a misura in altezza e larghezza
secondo le dimensioni di minima e massima indicate
nel disegno di seguito.
_Profilo di finitura in estruso di alluminio verniciato a
liquido nelle finiture selezionate a campionario.
_Pannelli in vetro temperato spessore 6 mm o stratifica-
to 3 + 3 mm, nelle finiture selezionate a campionario.
_Pannelli di particelle spessore 10 mm nelle finiture
selezionate a campionario.
_Telaio strutturale in alluminio a scomparsa per
pannello di particelle, nelle finiture selezionate a
campionario.
Vetro / Glass
Legno / Wood
15
Porta scorrevole Samurai
Caratteristiche tecniche
Dimensioni porta e maniglia
Altezza a misura
Min H. 2100 mm
Max H. 3000 mm
Larghezza a misura
Min L. 750 mm
Max L. 1500 mm
128
946
750
1500
11
2100
3000
Maniglia sempre nella stessa
finitura del telaio /
Dimensioni / Dimensions
L. 26,4 x H. 128 x P. mm
Le porte scorrevoli del sistema Glide - Kyoto sono
sempre realizzate a misura in altezza e larghezza
secondo le dimensioni di minima e massima indicate
nel disegno di seguito.
_Profilo di finitura in estruso di alluminio verniciato a
liquido nelle finiture selezionate a campionario.
_Pannelli in vetro temperato spessore 6 mm o stratifica-
to 3 + 3 mm, nelle finiture selezionate a campionario.
_Pannelli di particelle spessore 10 mm nelle finiture
selezionate a campionario.
_Telaio strutturale in alluminio a scomparsa per
pannello di particelle, nelle finiture selezionate a
campionario.
Vetro / Glass
Legno / Wood
15
Porta scorrevole Samurai
Caratteristiche tecniche
Dimensioni porta e maniglia
Altezza a misura
Min H. 2100 mm
Max H. 3000 mm
Larghezza a misura
Min L. 750 mm
Max L. 1500 mm
128
946
750
1500
11
2100
3000
Maniglia sempre nella stessa
finitura del telaio /
Dimensioni / Dimensions
L. 26,4 x H. 128 x P. mm
Le porte scorrevoli del sistema Glide - Kyoto sono
sempre realizzate a misura in altezza e larghezza
secondo le dimensioni di minima e massima indicate
nel disegno di seguito.
_Profilo di finitura in estruso di alluminio verniciato a
liquido nelle finiture selezionate a campionario.
_Pannelli in vetro temperato spessore 6 mm o stratifica-
to 3 + 3 mm, nelle finiture selezionate a campionario.
_Pannelli di particelle spessore 10 mm nelle finiture
selezionate a campionario.
_Telaio strutturale in alluminio a scomparsa per
pannello di particelle, nelle finiture selezionate a
campionario.
Vetro / Glass
Legno / Wood
15
Porta scorrevole Samurai
Caratteristiche tecniche
Dimensioni porta e maniglia
Altezza a misura
Min H. 2100 mm
Max H. 3000 mm
Larghezza a misura
Min L. 750 mm
Max L. 1500 mm
128
946
750
1500
11
2100
3000
Maniglia sempre nella stessa
finitura del telaio /
Dimensioni / Dimensions
L. 26,4 x H. 128 x P. mm
Le porte scorrevoli del sistema Glide - Kyoto sono
sempre realizzate a misura in altezza e larghezza
secondo le dimensioni di minima e massima indicate
nel disegno di seguito.
_Profilo di finitura in estruso di alluminio verniciato a
liquido nelle finiture selezionate a campionario.
_Pannelli in vetro temperato spessore 6 mm o stratifica-
to 3 + 3 mm, nelle finiture selezionate a campionario.
_Pannelli di particelle spessore 10 mm nelle finiture
selezionate a campionario.
_Telaio strutturale in alluminio a scomparsa per
pannello di particelle, nelle finiture selezionate a
campionario.
Vetro / Glass
Legno / Wood
15

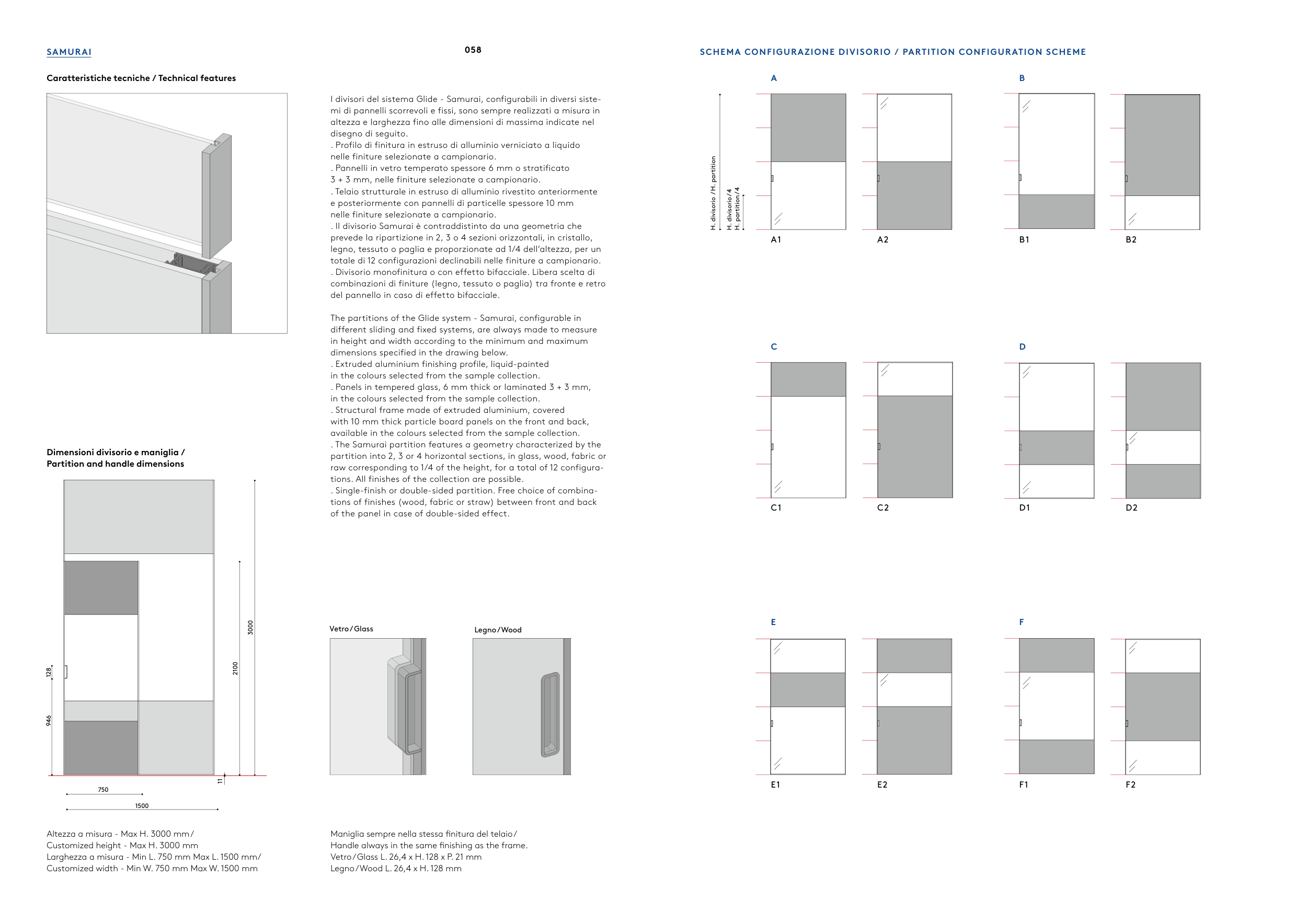

Caratteristiche tecniche / Technical features
Dimensioni divisorio e maniglia /
Partition and handle dimensions
SAMURAI
I divisori del sistema Glide - Samurai, configurabili in diversi siste-
mi di pannelli scorrevoli e fissi, sono sempre realizzati a misura in
altezza e larghezza fino alle dimensioni di massima indicate nel
disegno di seguito.
. Profilo di finitura in estruso di alluminio verniciato a liquido
nelle finiture selezionate a campionario.
. Pannelli in vetro temperato spessore 6 mm o stratificato
3 + 3 mm, nelle finiture selezionate a campionario.
. Telaio strutturale in estruso di alluminio rivestito anteriormente
e posteriormente con pannelli di particelle spessore 10 mm
nelle finiture selezionate a campionario.
. Il divisorio Samurai è contraddistinto da una geometria che
prevede la ripartizione in 2, 3 o 4 sezioni orizzontali, in cristallo,
legno, tessuto o paglia e proporzionate ad 1/4 dell’altezza, per un
totale di 12 configurazioni declinabili nelle finiture a campionario.
. Divisorio monofinitura o con effetto bifacciale. Libera scelta di
combinazioni di finiture (legno, tessuto o paglia) tra fronte e retro
del pannello in caso di effetto bifacciale.
The partitions of the Glide system - Samurai, configurable in
different sliding and fixed systems, are always made to measure
in height and width according to the minimum and maximum
dimensions specified in the drawing below.
. Extruded aluminium finishing profile, liquid-painted
in the colours selected from the sample collection.
. Panels in tempered glass, 6 mm thick or laminated 3 + 3 mm,
in the colours selected from the sample collection.
. Structural frame made of extruded aluminium, covered
with 10 mm thick particle board panels on the front and back,
available in the colours selected from the sample collection.
. The Samurai partition features a geometry characterized by the
partition into 2, 3 or 4 horizontal sections, in glass, wood, fabric or
raw corresponding to 1/4 of the height, for a total of 12 configura-
tions. All finishes of the collection are possible.
. Single-finish or double-sided partition. Free choice of combina-
tions of finishes (wood, fabric or straw) between front and back
of the panel in case of double-sided effect.
Maniglia sempre nella stessa finitura del telaio /
Handle always in the same finishing as the frame.
Vetro / Glass L. 26,4 x H. 128 x P. 21 mm
Legno / Wood L. 26,4 x H. 128 mm
Altezza a misura - Max H. 3000 mm /
Customized height - Max H. 3000 mm
Larghezza a misura - Min L. 750 mm Max L. 1500 mm/
Customized width - Min W. 750 mm Max W. 1500 mm
058
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
Schema divisione porte
H. divisorio / 4
H. partition / 4
H. divisorio / H. partition
A
B
C
D
E
F
A1
A2
B1
C2
C1
B2
D1
D2
E1
F2
F1
E2
16
SCHEMA CONFIGURAZIONE DIVISORIO / PARTITION CONFIGURATION SCHEME
A
B
A1
C1
E1
A2
C2
E2
B1
D1
F1
B2
D2
F2
C
D
E
F
