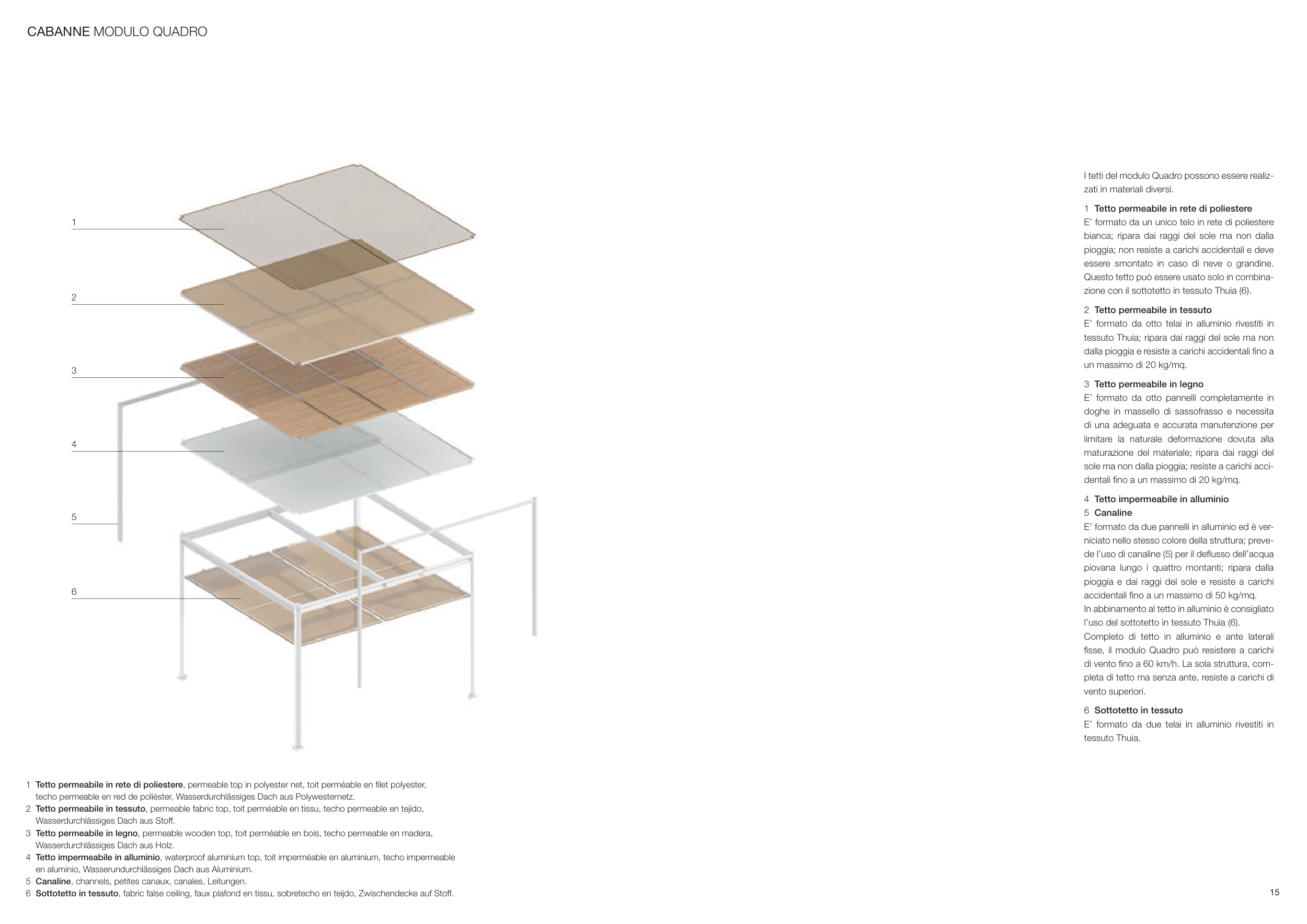

CABANNE MODULO QUADRO
1 Tetto permeabile in rete di poliestere, permeable top in polyester net, toit perméable en filet polyester,
techo permeable en red de poliéster, Wasserdurchlässiges Dach aus Polywesternetz.
2 Tetto permeabile in tessuto, permeable fabric top, toit perméable en tissu, techo permeable en tejido,
Wasserdurchlässiges Dach aus Stoff.
3 Tetto permeabile in legno, permeable wooden top, toit perméable en bois, techo permeable en madera,
Wasserdurchlässiges Dach aus Holz.
4 Tetto impermeabile in alluminio, waterproof aluminium top, toit imperméable en aluminium, techo impermeable
en aluminio, Wasserundurchlässiges Dach aus Aluminium.
5 Canaline, channels, petites canaux, canales, Leitungen.
6 Sottotetto in tessuto, fabric false ceiling, faux plafond en tissu, sobretecho en teijdo, Zwischendecke auf Stoff.
I tetti del modulo Quadro possono essere realiz-
zati in materiali diversi.
1 Tetto permeabile in rete di poliestere
E’ formato da un unico telo in rete di poliestere
bianca; ripara dai raggi del sole ma non dalla
pioggia; non resiste a carichi accidentali e deve
essere smontato in caso di neve o grandine.
Questo tetto può essere usato solo in combina-
zione con il sottotetto in tessuto Thuia (6).
2 Tetto permeabile in tessuto
E’ formato da otto telai in alluminio rivestiti in
tessuto Thuia; ripara dai raggi del sole ma non
dalla pioggia e resiste a carichi accidentali fino a
un massimo di 20 kg/mq.
3 Tetto permeabile in legno
E’ formato da otto pannelli completamente in
doghe in massello di sassofrasso e necessita
di una adeguata e accurata manutenzione per
limitare la naturale deformazione dovuta alla
maturazione del materiale; ripara dai raggi del
sole ma non dalla pioggia; resiste a carichi acci-
dentali fino a un massimo di 20 kg/mq.
4 Tetto impermeabile in alluminio
5 Canaline
E’ formato da due pannelli in alluminio ed è ver-
niciato nello stesso colore della struttura; preve-
de l’uso di canaline (5) per il deflusso dell’acqua
piovana lungo i quattro montanti; ripara dalla
pioggia e dai raggi del sole e resiste a carichi
accidentali fino a un massimo di 50 kg/mq.
In abbinamento al tetto in alluminio è consigliato
l’uso del sottotetto in tessuto Thuia (6).
Completo di tetto in alluminio e ante laterali
fisse, il modulo Quadro può resistere a carichi
di vento fino a 60 km/h. La sola struttura, com-
pleta di tetto ma senza ante, resiste a carichi di
vento superiori.
6 Sottotetto in tessuto
E’ formato da due telai in alluminio rivestiti in
tessuto Thuia.
