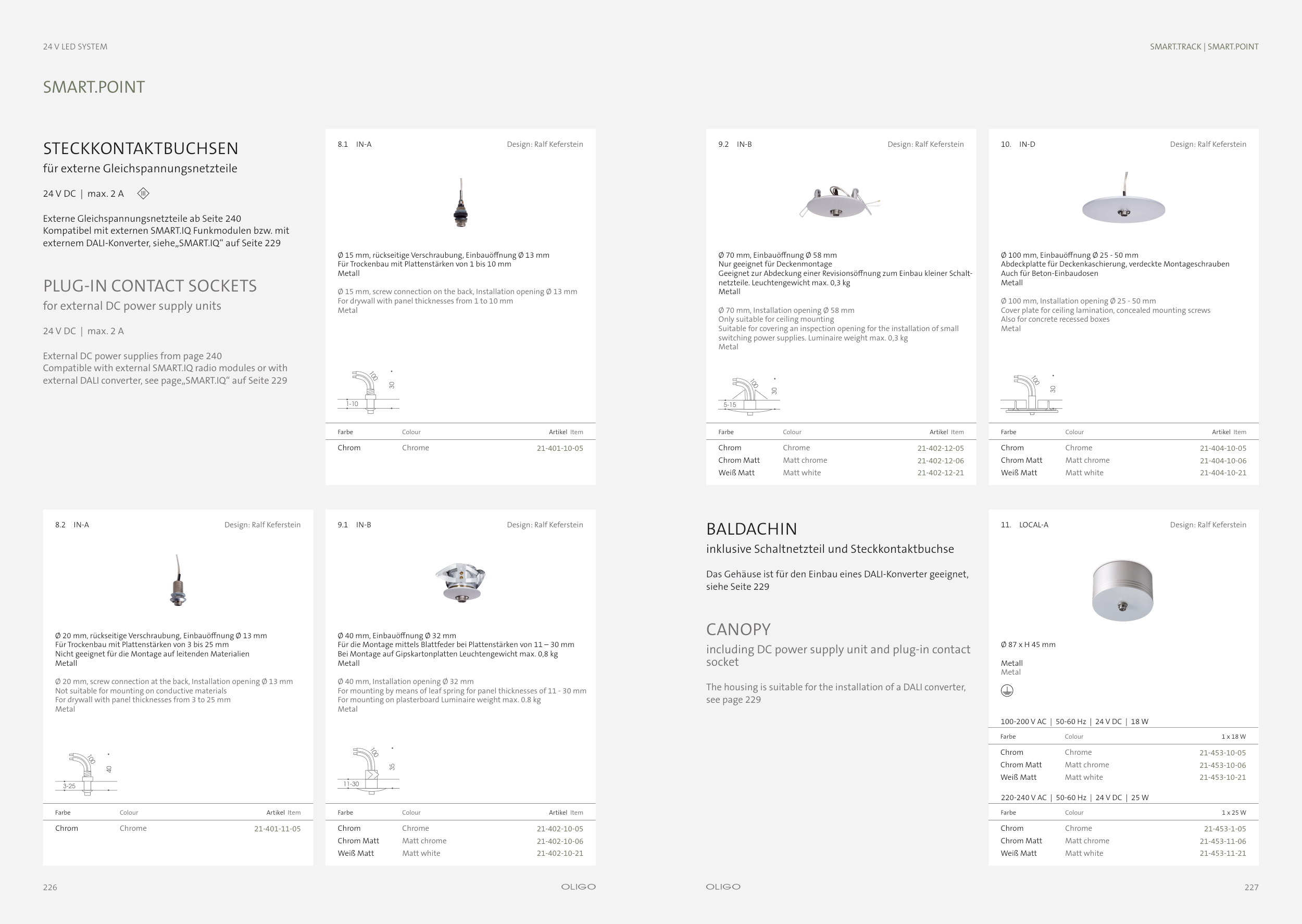

24 V LED SYSTEM
SMART.TRACK | SMART.POINT
SMART.POINT
30
1-10
100
40
3-25
100
35
11-30
100
8.1
IN-A
8.2
IN-A
9.1
IN-B
Ø 15 mm, rückseitige Verschraubung, Einbauöffnung Ø 13 mm
Für Trockenbau mit Plattenstärken von 1 bis 10 mm
Metall
Ø 15 mm, screw connection on the back, Installation opening Ø 13 mm
For drywall with panel thicknesses from 1 to 10 mm
Metal
Ø 20 mm, rückseitige Verschraubung, Einbauöffnung Ø 13 mm
Für Trockenbau mit Plattenstärken von 3 bis 25 mm
Nicht geeignet für die Montage auf leitenden Materialien
Metall
Ø 20 mm, screw connection at the back, Installation opening Ø 13 mm
Not suitable for mounting on conductive materials
For drywall with panel thicknesses from 3 to 25 mm
Metal
Ø 40 mm, Einbauöffnung Ø 32 mm
Für die Montage mittels Blattfeder bei Plattenstärken von 11 – 30 mm
Bei Montage auf Gipskartonplatten Leuchtengewicht max. 0,8 kg
Metall
Ø 40 mm, Installation opening Ø 32 mm
For mounting by means of leaf spring for panel thicknesses of 11 - 30 mm
For mounting on plasterboard Luminaire weight max. 0.8 kg
Metal
Farbe
Colour
Artikel Item
Farbe
Colour
Artikel Item
Farbe
Colour
Artikel Item
Chrom
Chrome
21-401-10-05
Chrom
Chrome
21-401-11-05
Chrom
Chrome
21-402-10-05
Chrom Matt
Matt chrome
21-402-10-06
Weiß Matt
Matt white
21-402-10-21
STECKKONTAKTBUCHSEN
für externe Gleichspannungsnetzteile
24 V DC | max. 2 A
Externe Gleichspannungsnetzteile ab Seite 240
Kompatibel mit externen SMART.IQ Funkmodulen bzw. mit
externem DALI-Konverter, siehe„SMART.IQ“ auf Seite 229
PLUG-IN CONTACT SOCKETS
for external DC power supply units
24 V DC | max. 2 A
External DC power supplies from page 240
Compatible with external SMART.IQ radio modules or with
external DALI converter, see page„SMART.IQ“ auf Seite 229
Design: Ralf Keferstein
Design: Ralf Keferstein
Design: Ralf Keferstein
30
5-15
100
30
100
9.2
IN-B
10.
IN-D
11.
LOCAL-A
Ø 70 mm, Einbauöffnung Ø 58 mm
Nur geeignet für Deckenmontage
Geeignet zur Abdeckung einer Revisionsöffnung zum Einbau kleiner Schalt-
netzteile. Leuchtengewicht max. 0,3 kg
Metall
Ø 70 mm, Installation opening Ø 58 mm
Only suitable for ceiling mounting
Suitable for covering an inspection opening for the installation of small
switching power supplies. Luminaire weight max. 0,3 kg
Metal
Ø 100 mm, Einbauöffnung Ø 25 - 50 mm
Abdeckplatte für Deckenkaschierung, verdeckte Montageschrauben
Auch für Beton-Einbaudosen
Metall
Ø 100 mm, Installation opening Ø 25 - 50 mm
Cover plate for ceiling lamination, concealed mounting screws
Also for concrete recessed boxes
Metal
Ø 87 x H 45 mm
Metall
Metal
Farbe
Colour
Artikel Item
Farbe
Colour
Artikel Item
Chrom
Chrome
21-402-12-05
Chrom Matt
Matt chrome
21-402-12-06
Weiß Matt
Matt white
21-402-12-21
Chrom
Chrome
21-404-10-05
Chrom Matt
Matt chrome
21-404-10-06
Weiß Matt
Matt white
21-404-10-21
BALDACHIN
inklusive Schaltnetzteil und Steckkontaktbuchse
Das Gehäuse ist für den Einbau eines DALI-Konverter geeignet,
siehe Seite 229
CANOPY
including DC power supply unit and plug-in contact
socket
The housing is suitable for the installation of a DALI converter,
see page 229
Design: Ralf Keferstein
Design: Ralf Keferstein
Design: Ralf Keferstein
Farbe
Colour
1 x 25 W
Chrom
Chrome
21-453-1-05
Chrom Matt
Matt chrome
21-453-11-06
Weiß Matt
Matt white
21-453-11-21
220-240 V AC | 50-60 Hz | 24 V DC | 25 W
Farbe
Colour
1 x 18 W
Chrom
Chrome
21-453-10-05
Chrom Matt
Matt chrome
21-453-10-06
Weiß Matt
Matt white
21-453-10-21
100-200 V AC | 50-60 Hz | 24 V DC | 18 W
