230 V SYSTEM
CHECK-IN
BASIC
CIRCLE
Baldachin mit 3 Abhängungen und integrierter Einspeisung
max. 250 V / max. 16 A
Leitungsquerschnitt 1,5 mm²
Kürzbar
Metall
Canopy with 3 suspensions and integrated power supply
max. 250 V / max. 16 A
Cable cross-section 1.5 mm²
Can be shortened
Metal
Schienenvollkreis, bestehend aus Schienenstücken und Kupplungen
Ø von 1100 bis 2300 mm
Individuelle Durchmesser siehe Seite 262
Metall
Full track circle, consisting of track sections and connectors
Ø from 1100 to 2300 mm
For individual diameters see page 262
Metal
Chrom Matt
Ø 1100 mm
3
31-231-10-06
Matt chrome
Chrom Matt
Ø 1500 mm
4
31-231-11-06
Matt chrome
Chrom Matt
Ø 1900 mm
5
31-231-12-06
Matt chrome
Chrom Matt
Ø 2300 mm
6
31-231-13-06
Matt chrome
Chrom Matt
3x 2500 mm
31-990-10-06
Matt chrome
Chrom Matt
3x 5000 mm
31-990-11-06
Matt chrome
Farbe Colour
Größe Size
Segmente Sections
Artikel Item
Farbe Colour
Länge Length
Artikel Item
50
Ø 120
2,5/5,0m
12 x
15 Kg
<

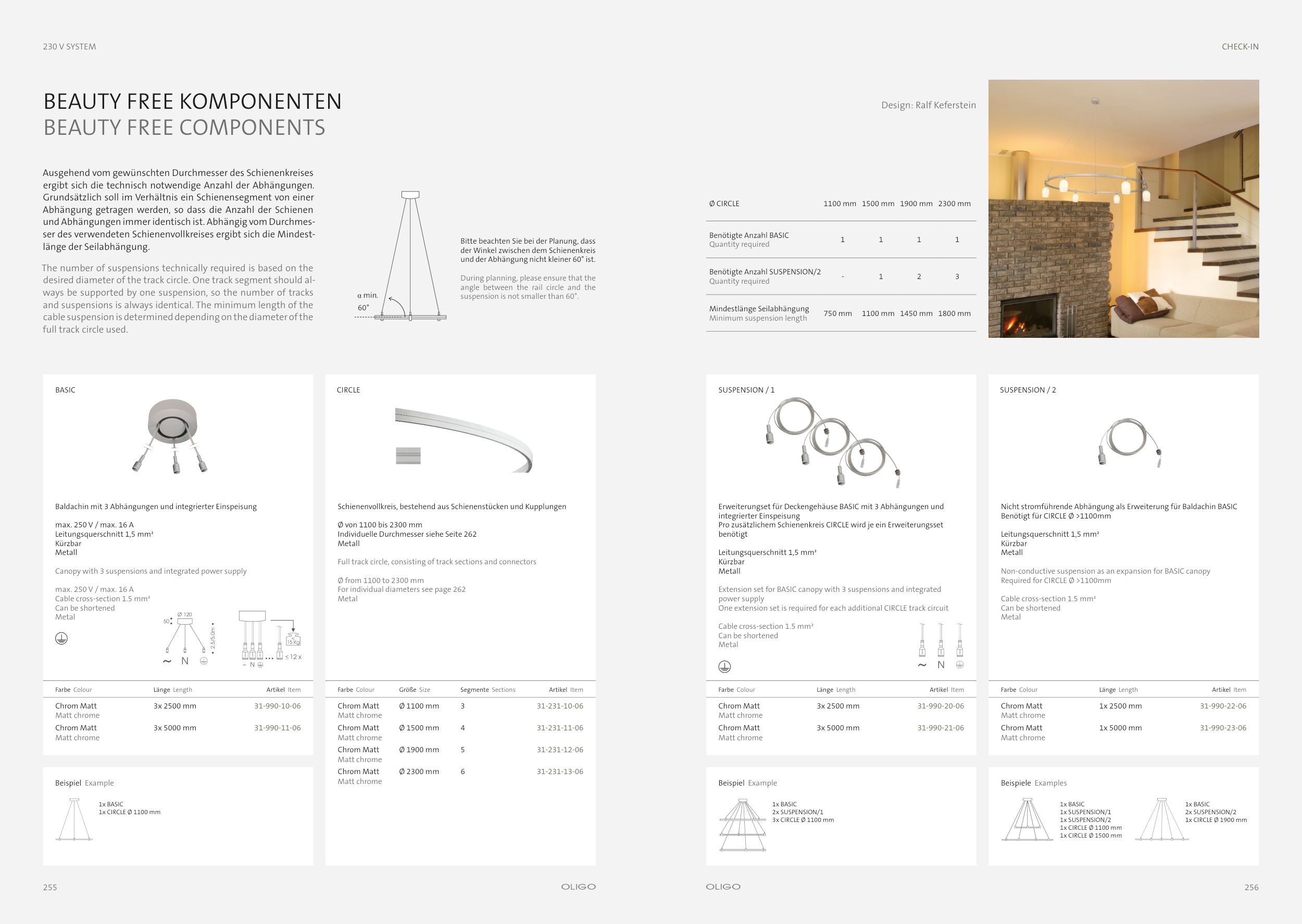

BEAUTY FREE KOMPONENTEN
BEAUTY FREE COMPONENTS
Ausgehend vom gewünschten Durchmesser des Schienenkreises
ergibt sich die technisch notwendige Anzahl der Abhängungen.
Grundsätzlich soll im Verhältnis ein Schienensegment von einer
Abhängung getragen werden, so dass die Anzahl der Schienen
und Abhängungen immer identisch ist. Abhängig vom Durchmes-
ser des verwendeten Schienenvollkreises ergibt sich die Mindest-
länge der Seilabhängung.
The number of suspensions technically required is based on the
desired diameter of the track circle. One track segment should al-
ways be supported by one suspension, so the number of tracks
and suspensions is always identical. The minimum length of the
cable suspension is determined depending on the diameter of the
full track circle used.
1x BASIC
1x CIRCLE Ø 1100 mm
Bitte beachten Sie bei der Planung, dass
der Winkel zwischen dem Schienenkreis
und der Abhängung nicht kleiner 60° ist.
During planning, please ensure that the
angle between the rail circle and the
suspension is not smaller than 60°.
min.
60°
>
Beispiel Example
SUSPENSION / 1
SUSPENSION / 2
Erweiterungset für Deckengehäuse BASIC mit 3 Abhängungen und
integrierter Einspeisung
Pro zusätzlichem Schienenkreis CIRCLE wird je ein Erweiterungsset
benötigt
Leitungsquerschnitt 1,5 mm²
Kürzbar
Metall
Extension set for BASIC canopy with 3 suspensions and integrated
power supply
One extension set is required for each additional CIRCLE track circuit
Cable cross-section 1.5 mm²
Can be shortened
Metal
Nicht stromführende Abhängung als Erweiterung für Baldachin BASIC
Benötigt für CIRCLE Ø >1100mm
Leitungsquerschnitt 1,5 mm²
Kürzbar
Metall
Non-conductive suspension as an expansion for BASIC canopy
Required for CIRCLE Ø >1100mm
Cable cross-section 1.5 mm²
Can be shortened
Metal
Chrom Matt
3x 2500 mm
31-990-20-06
Matt chrome
Chrom Matt
3x 5000 mm
31-990-21-06
Matt chrome
Chrom Matt
1x 2500 mm
31-990-22-06
Matt chrome
Chrom Matt
1x 5000 mm
31-990-23-06
Matt chrome
Farbe Colour
Länge Length
Artikel Item
Farbe Colour
Länge Length
Artikel Item
Design: Ralf Keferstein
1x BASIC
1x SUSPENSION/1
1x SUSPENSION/2
1x CIRCLE Ø 1100 mm
1x CIRCLE Ø 1500 mm
1x BASIC
2x SUSPENSION/1
3x CIRCLE Ø 1100 mm
1x BASIC
2x SUSPENSION/2
1x CIRCLE Ø 1900 mm
Beispiel Example
Beispiele Examples
Ø CIRCLE
1100 mm 1500 mm 1900 mm 2300 mm
Benötigte Anzahl BASIC
Quantity required
1
1
1
1
Benötigte Anzahl SUSPENSION/2
Quantity required
-
1
2
3
Mindestlänge Seilabhängung
Minimum suspension length
750 mm
1100 mm 1450 mm 1800 mm
