Möbelfront
Sockelblende
Projektionsfläche:
ca. 40 x 40 mm
Möbelfront
Sockelblende
Positionierungsmöglichkeit
der Sockelblende
c
a
b
Gerätefuß
Projektionsweg
Gerätetür
100 mm

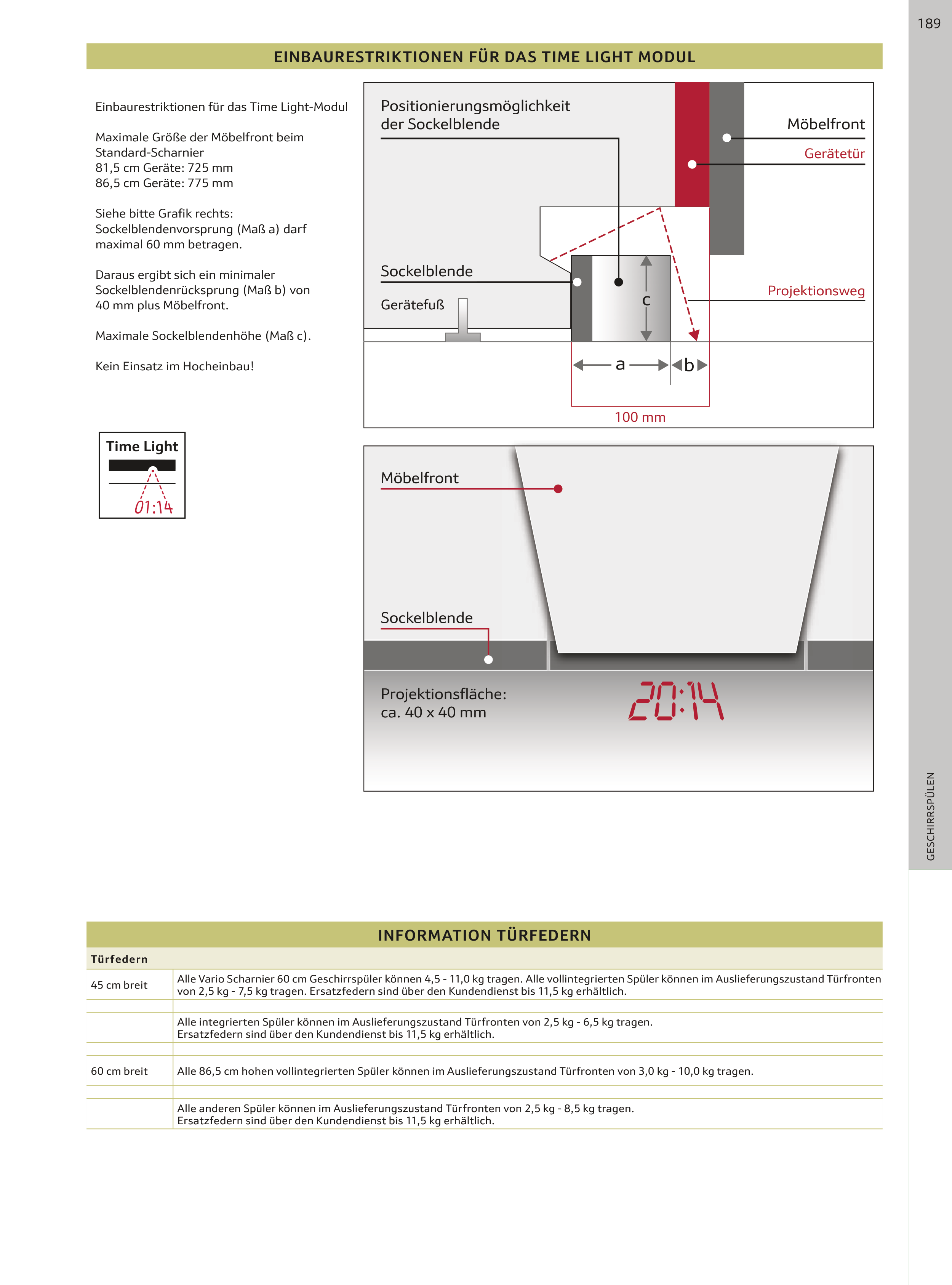

Einbaurestriktionen für das Time Light-Modul
Maximale Größe der Möbelfront beim
Standard-Scharnier
81,5 cm Geräte: 725 mm
86,5 cm Geräte: 775 mm
Siehe bitte Grafik rechts:
Sockelblendenvorsprung (Maß a) darf
maximal 60 mm betragen.
Daraus ergibt sich ein minimaler
Sockelblendenrücksprung (Maß b) von
40 mm plus Möbelfront.
Maximale Sockelblendenhöhe (Maß c).
Kein Einsatz im Hocheinbau!
EINBAURESTRIKTIONENFÜRDASTIMELIGHTMODUL
INFORMATIONTÜRFEDERN
Türfedern
45 cm breit
Alle Vario Scharnier 60 cm Geschirrspüler können 4,5 - 11,0 kg tragen. Alle vollintegrierten Spüler können im Auslieferungszustand Türfronten
von 2,5 kg - 7,5 kg tragen. Ersatzfedern sind über den Kundendienst bis 11,5 kg erhältlich.
Alle integrierten Spüler können im Auslieferungszustand Türfronten von 2,5 kg - 6,5 kg tragen.
Ersatzfedern sind über den Kundendienst bis 11,5 kg erhältlich.
60 cm breit
Alle 86,5 cm hohen vollintegrierten Spüler können im Auslieferungszustand Türfronten von 3,0 kg - 10,0 kg tragen.
Alle anderen Spüler können im Auslieferungszustand Türfronten von 2,5 kg - 8,5 kg tragen.
Ersatzfedern sind über den Kundendienst bis 11,5 kg erhältlich.
