49,6 mm
0 - 49,6 mm

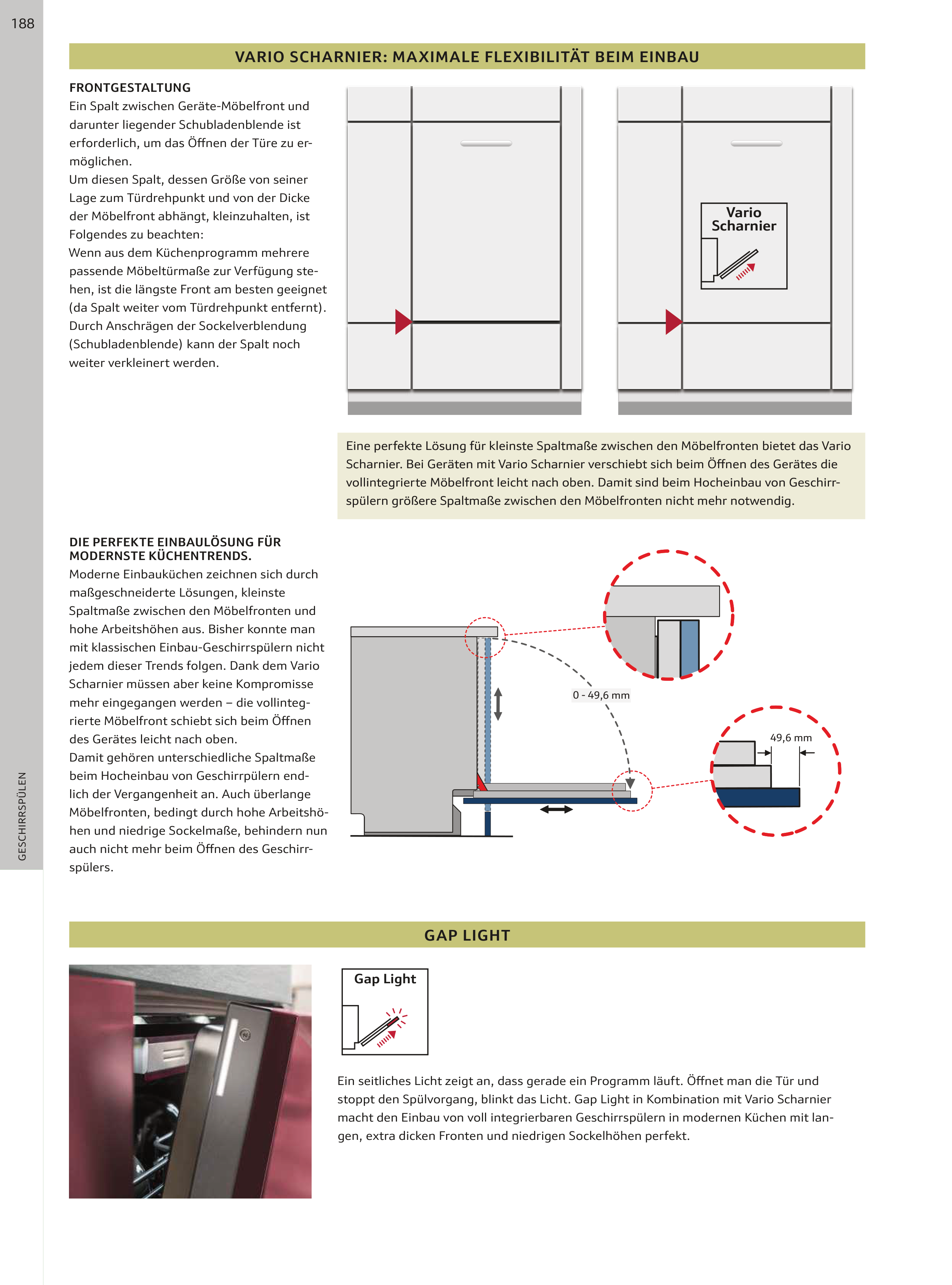

VARIOSCHARNIER:MAXIMALEFLEXIBILITÄTBEIMEINBAU
Eine perfekte Lösung für kleinste Spaltmaße zwischen den Möbelfronten bietet das Vario
Scharnier. Bei Geräten mit Vario Scharnier verschiebt sich beim Öffnen des Gerätes die
vollintegrierte Möbelfront leicht nach oben. Damit sind beim Hocheinbau von Geschirr-
spülern größere Spaltmaße zwischen den Möbelfronten nicht mehr notwendig.
FRONTGESTALTUNG
Ein Spalt zwischen Geräte-Möbelfront und
darunter liegender Schubladenblende ist
erforderlich, um das Öffnen der Türe zu er-
möglichen.
Um diesen Spalt, dessen Größe von seiner
Lage zum Türdrehpunkt und von der Dicke
der Möbelfront abhängt, kleinzuhalten, ist
Folgendes zu beachten:
Wenn aus dem Küchenprogramm mehrere
passende Möbeltürmaße zur Verfügung ste-
hen, ist die längste Front am besten geeignet
(da Spalt weiter vom Türdrehpunkt entfernt).
Durch Anschrägen der Sockelverblendung
(Schubladenblende) kann der Spalt noch
weiter verkleinert werden.
DIEPERFEKTEEINBAULÖSUNGFÜR
MODERNSTEKÜCHENTRENDS.
Moderne Einbauküchen zeichnen sich durch
maßgeschneiderte Lösungen, kleinste
Spaltmaße zwischen den Möbelfronten und
hohe Arbeitshöhen aus. Bisher konnte man
mit klassischen Einbau-Geschirrspülern nicht
jedem dieser Trends folgen. Dank dem Vario
Scharnier müssen aber keine Kompromisse
mehr eingegangen werden – die vollinteg-
rierte Möbelfront schiebt sich beim Öffnen
des Gerätes leicht nach oben.
Damit gehören unterschiedliche Spaltmaße
beim Hocheinbau von Geschirrpülern end-
lich der Vergangenheit an. Auch überlange
Möbelfronten, bedingt durch hohe Arbeitshö-
hen und niedrige Sockelmaße, behindern nun
auch nicht mehr beim Öffnen des Geschirr-
spülers.
Ein seitliches Licht zeigt an, dass gerade ein Programm läuft. Öffnet man die Tür und
stoppt den Spülvorgang, blinkt das Licht. Gap Light in Kombination mit Vario Scharnier
macht den Einbau von voll integrierbaren Geschirrspülern in modernen Küchen mit lan-
gen, extra dicken Fronten und niedrigen Sockelhöhen perfekt.
GAPLIGHT
Vario
Scharnier
Gap Light
GESCHIRRSPÜLEN
188
