Maße in mm
413,5
195
170
45
342
282
247
Maße in mm
193
253
200
Maße in mm
ø 150
242
262
40
437
418
203
271
252
284
98
Umluft
Maße in mm
A: Optimale Performance 700-1500
B: Ab Oberkante Topfträger
A
≥ 650
(B )
≥ 305
≥ 1000
Umluft
Masse in mm
A: Optimale Performance 700-1500
B: Ab OberkanteTopfträger
C: Der Abstand kann auf bis zu 70 mm
verringert werden, sofern die Höhe der
abgehängten Decke ≥ 340 mm beträgt.
≥ 650
(B)
≥ 305
≥ 300 (C)
≥ 1300
(A)
≥ 1000
Maße in mm
428
16-50
260
Maße in mm
170
195
Maße in mm
min. 85
max. 415
170
195
Maße in mm
220
125
116
300
A:
Bei Montage auf Lüfterkasten
Umluftmodul um 180° drehen
Steckdose nur außerhalb des
markierten Bereichs
Maße in mm
(A)
567
≥ 250
≥ 100
≥ 100
≥ 100
min. 567
max. 907
Montage mit
Umluftschlitzen
nach unten.
Maße in mm
min. 250
min. 100
min. 100
min. 100
Steckdose nur
außerhalb des
markierten Bereiches
Maße in mm
Mindestabstand
zu Decke beachten
*
*min. 300
210
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
Z51CXC2N6 ¹)
Z51CXI1X6 ²)
Z52JCC1N6

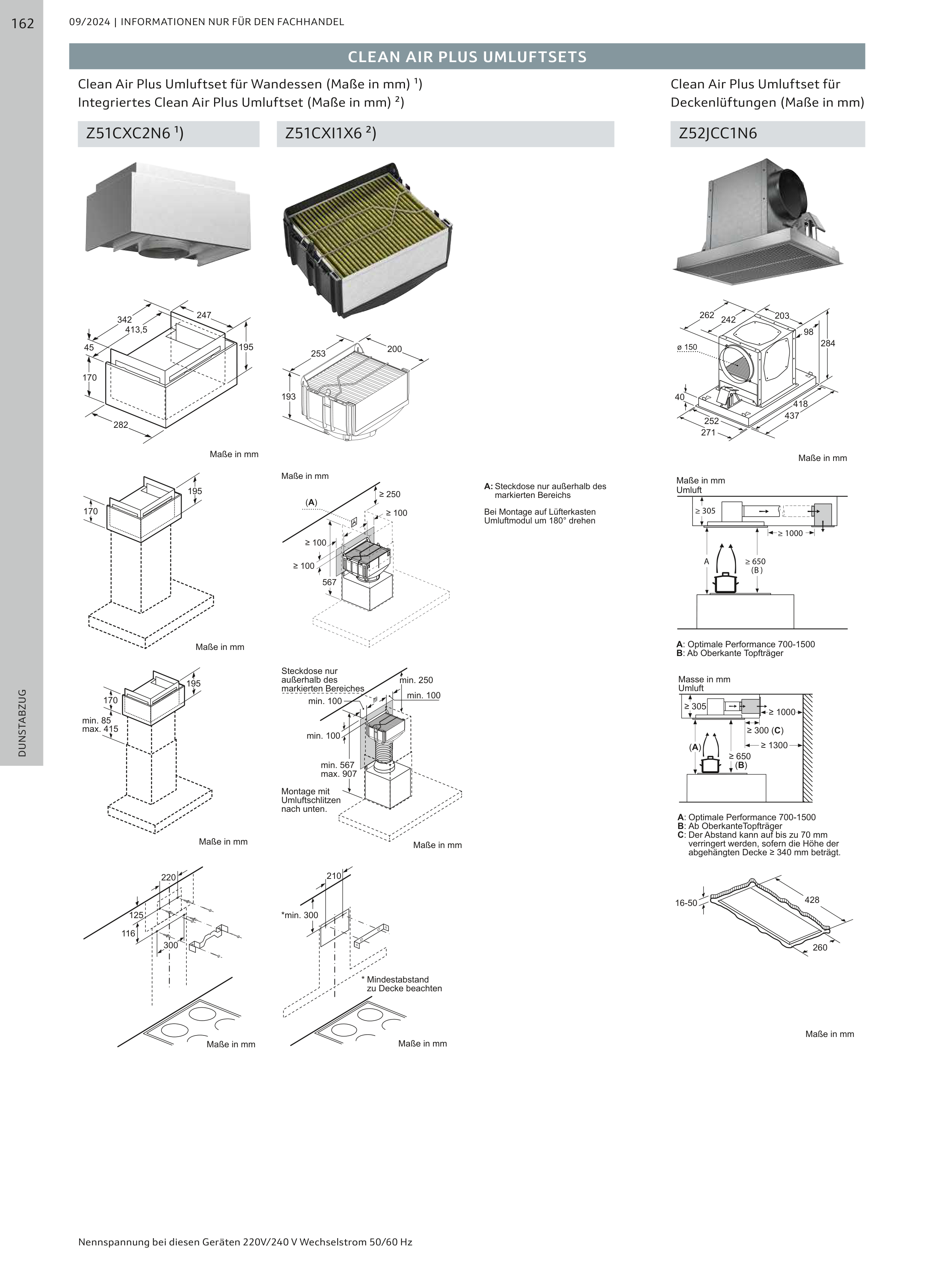

CLEAN AIR PLUS UMLUFTSETS
Clean Air Plus Umluftset für Wandessen (Maße in mm) ¹)
Integriertes Clean Air Plus Umluftset (Maße in mm) ²)
Clean Air Plus Umluftset für
Deckenlüftungen (Maße in mm)
