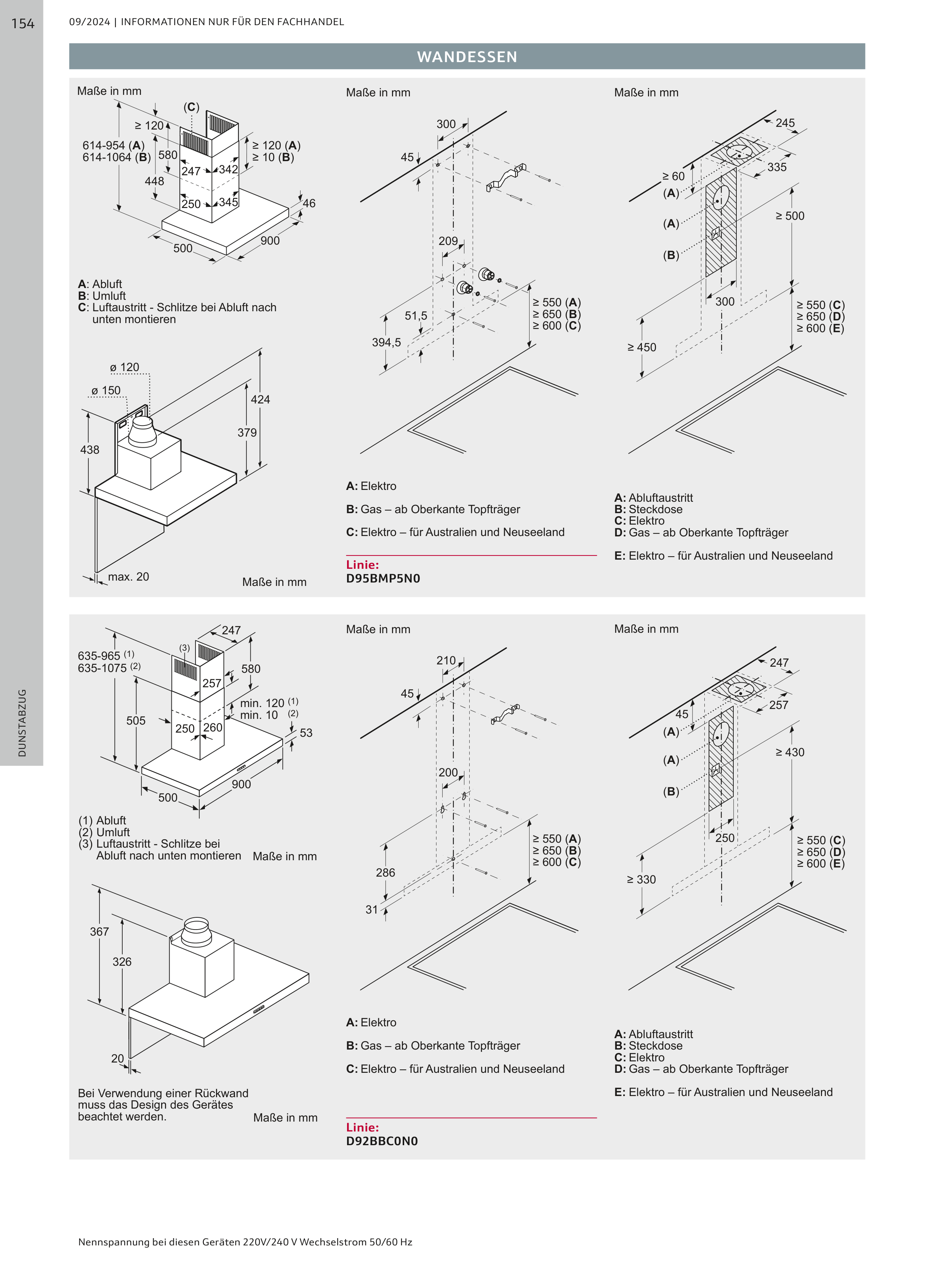

Maße in mm
(1) Abluft
(2) Umluft
(3) Luftaustritt - Schlitze bei
Abluft nach unten montieren
min. 120 (1)
min. 10 (2)
580
505
257
247
900
53
(3)
635-965 (1)
635-1075 (2)
260
250
500
Bei Verwendung einer Rückwand
muss das Design des Gerätes
beachtet werden.
Maße in mm
326
20
367
Maße in mm
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
≥ 550 (A)
≥ 650 (B)
≥ 600 (C)
210
200
286
31
45
E:
C:
B:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
A: Abluftaustritt
Maße in mm
257
247
250
45
≥ 330
≥ 430
≥ 550 (C)
≥ 650 (D)
≥ 600 (E)
(A)
(A)
(B)
A: Abluft
B: Umluft
C: Luftaustritt - Schlitze bei Abluft nach
unten montieren
Maße in mm
250
247
580
448
345
46
342
500
900
614-954 (A)
614-1064 (B)
(C)
≥ 120
≥ 120 (A)
≥ 10 (B)
ø 120
ø 150
Maße in mm
max. 20
379
424
438
E:
C:
B:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
A: Abluftaustritt
Maße in mm
335
245
300
≥ 60
≥ 450
≥ 500
≥ 550 (C)
≥ 650 (D)
≥ 600 (E)
(A)
(A)
(B)
Maße in mm
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
51,5
394,5
≥ 550 (A)
≥ 650 (B)
≥ 600 (C)
300
209
45
Linie:
D92BBC0N0
Linie:
D95BMP5N0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
